一、 常用件

    在机械设计中，一些常用的非标准件可简称为常用件 。它们的重要结构要素（如齿轮的齿廓、弹簧的外形等）已经标准化、系列化 。

    绘图规定 ：在工程制图中，不需要按真实投影绘制，而应采用国家标准规定的简化表示法（规定画法） 。

二、 齿轮

    齿轮是最重要、最典型的常用件之一 。

    轮缘上有齿、能连续啮合传递运动和动力的机械元件叫做齿轮。

    用于传递运动和动力、改变转速及转动方向，还可实现回转运动与直线运动的相互转换，是应用最广泛的常用件，其模数、压力角等主要参数已标准化。

三、常见传动类型

       3.1 圆柱齿轮传动——传递两平行轴之间的运动

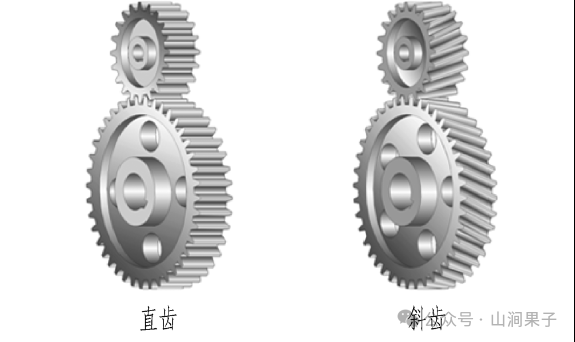

        圆柱齿轮：轮齿制作在圆柱体上的齿轮——传递两平行轴之间的运动。

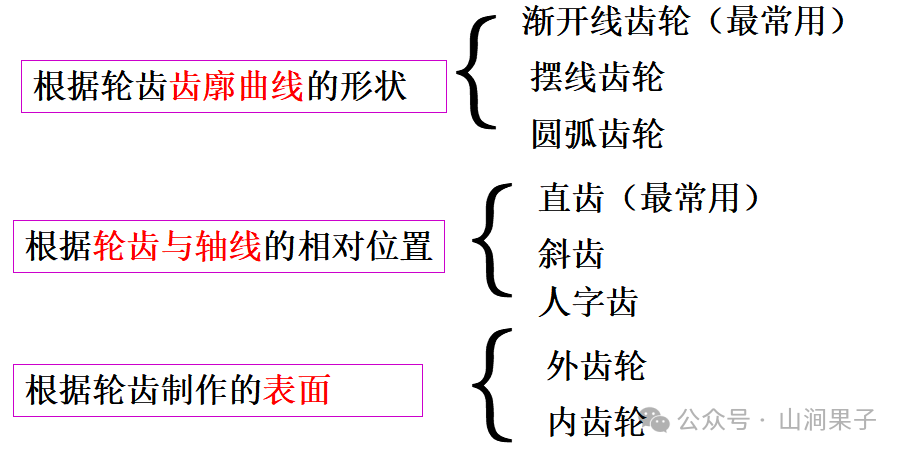

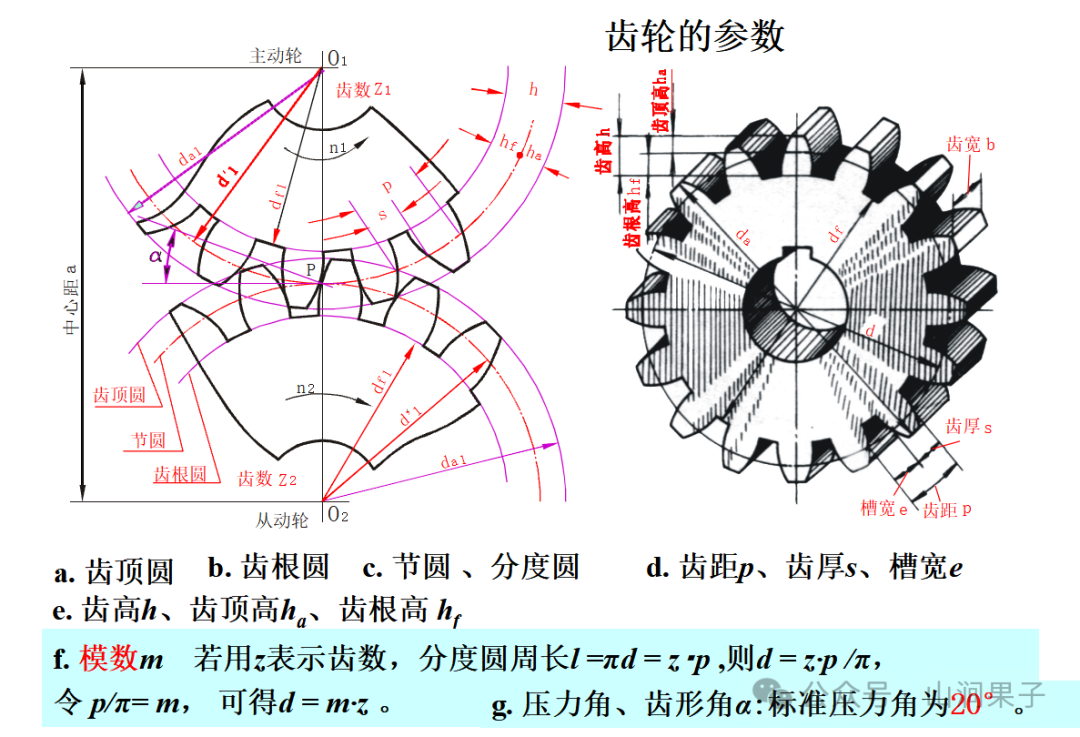

      圆柱齿轮的主要参数

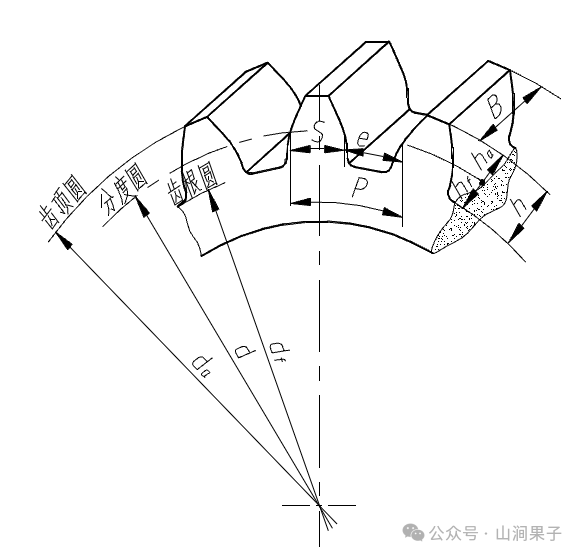

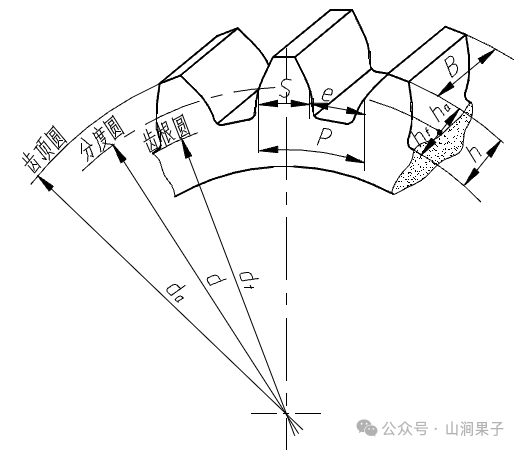

齿顶圆（通过各齿顶端的圆）:  直径用da 表示；

齿根圆（通过轮齿各齿槽底部的圆）:  直径用df 表示；

（齿轮相邻两齿廓的空间称为齿槽）

    节  圆（过圆心、以OP为半径的圆）：

    直径用d ′表示；（两齿轮啮合时，齿廓曲线的公法线与两齿轮中心连线的交点称为节点P ）

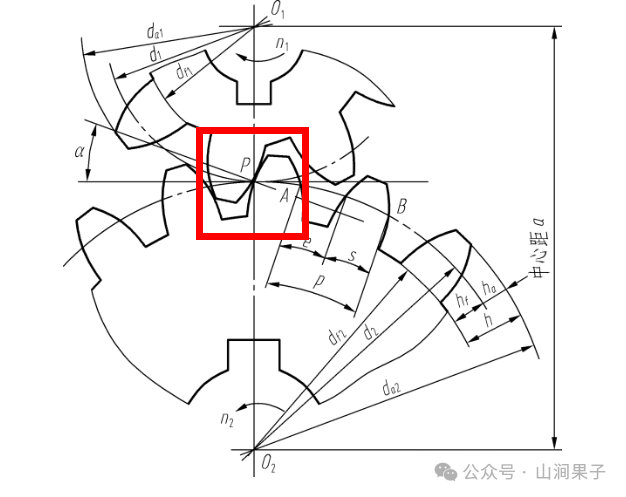

    分度圆（在设计、加工齿轮时，为了便于计算和分齿而设定的基准圆，即 在齿轮上齿厚S（弧长）与齿槽E（弧长）相等的圆）: 直径用d 表示。 d′=  d

    齿距p、齿厚s、槽宽e。在分度圆上，相邻两齿同侧齿廓对应点间的弧长称为齿距p；轮齿齿廓间的弧长称为齿厚s；齿槽齿廓间的弧长称为槽宽e。在标准齿轮中，s=e，p=s+e。

    齿顶高ha ：齿顶圆到分度圆的径向距离；

    齿根高hf  ：分度圆到齿根圆的径向距离；

    齿全高h  ：齿顶圆到齿根圆的径向距离。

    齿数z：轮齿的总数。

模数

    若齿轮的齿数为z，则分度圆周长为

         πd = pz，

    因此，分度圆直径为 d = pz/π= m z

    其中p/π=m   即为模数 m，其单位为mm。

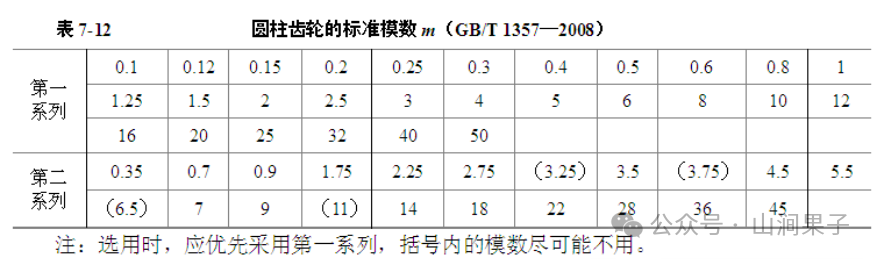

    齿轮的标准模数m

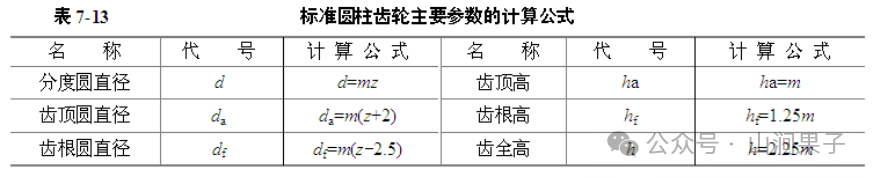

    标准圆柱齿轮的主要参数的计算公式

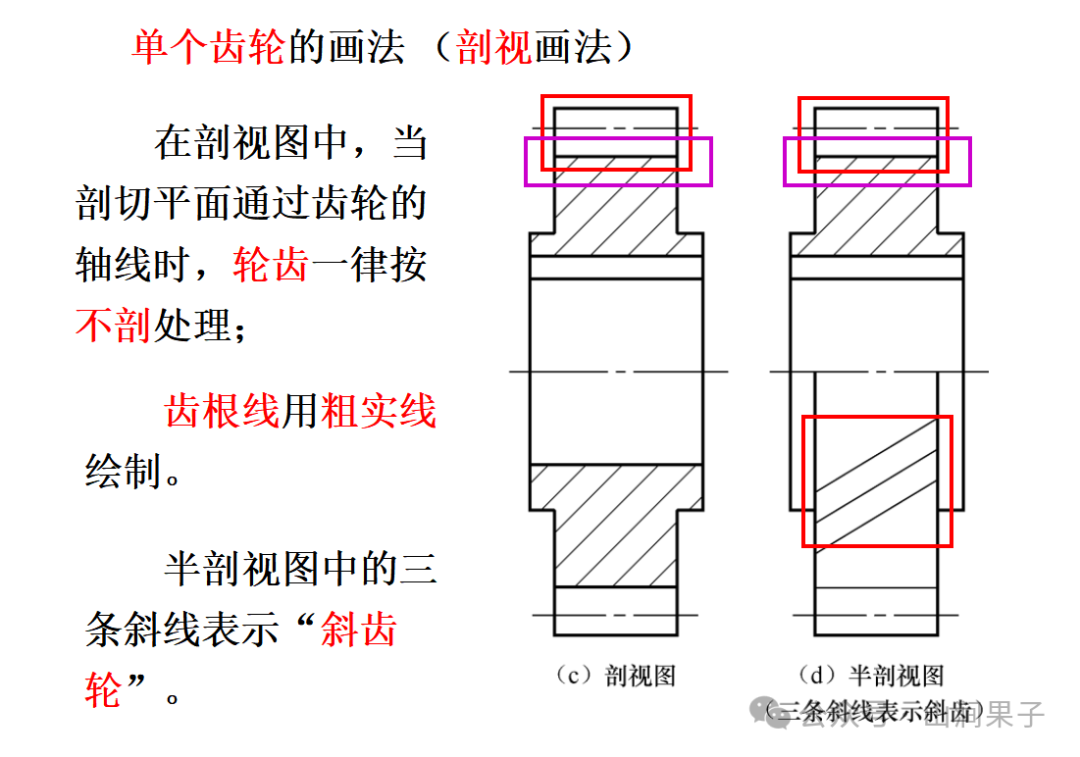

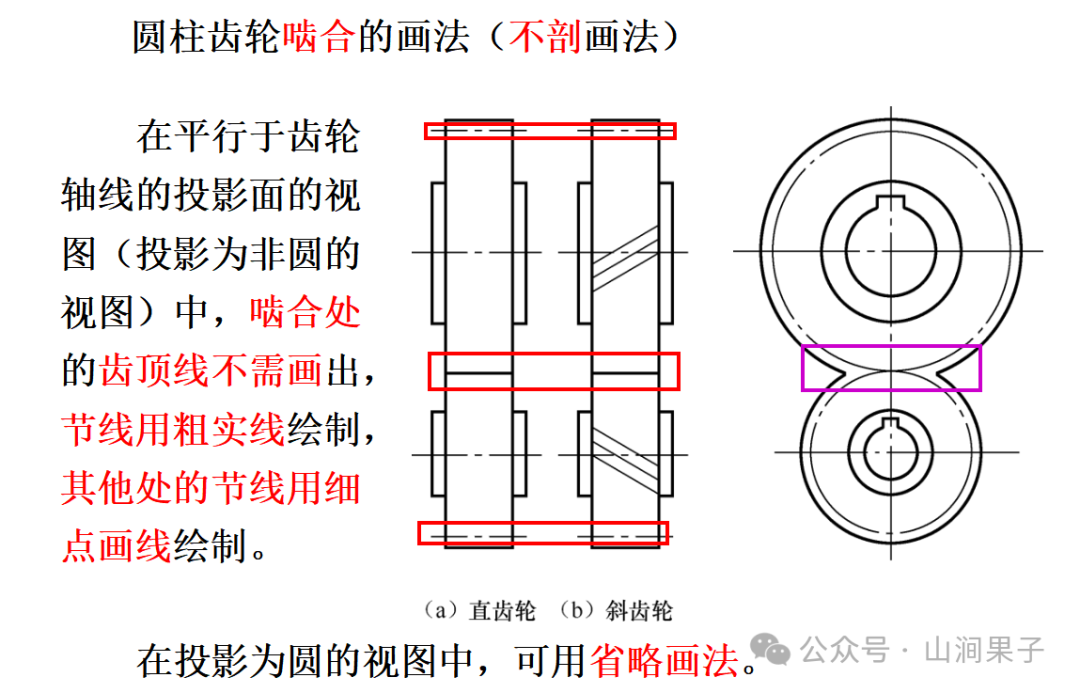

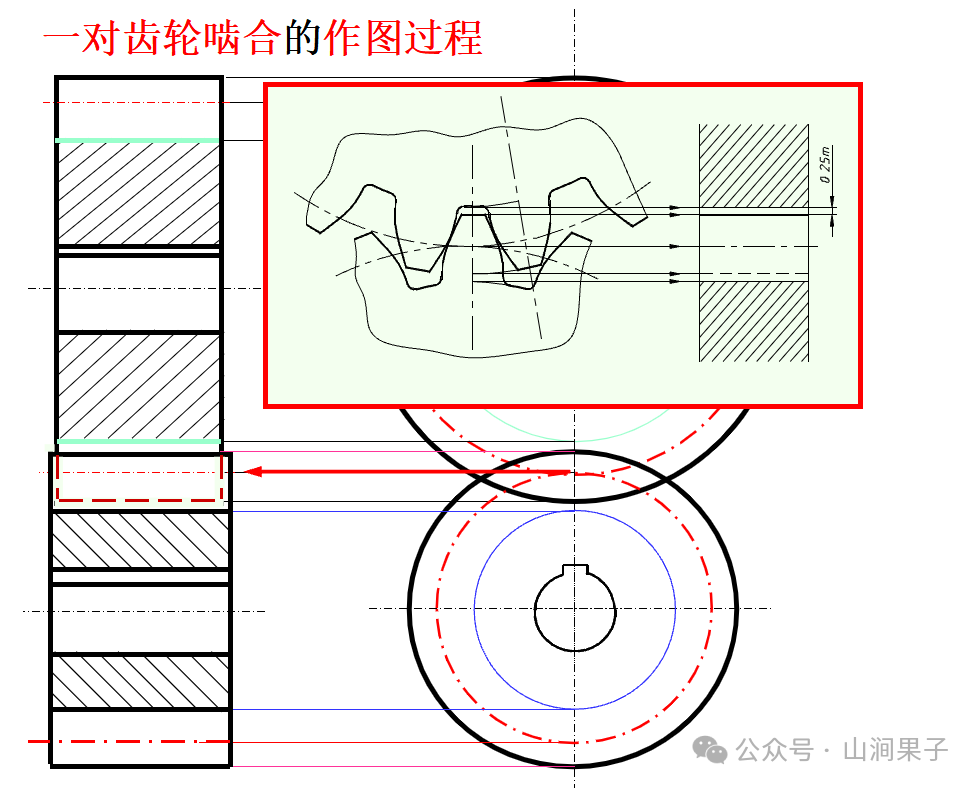

    圆柱齿轮的规定画法

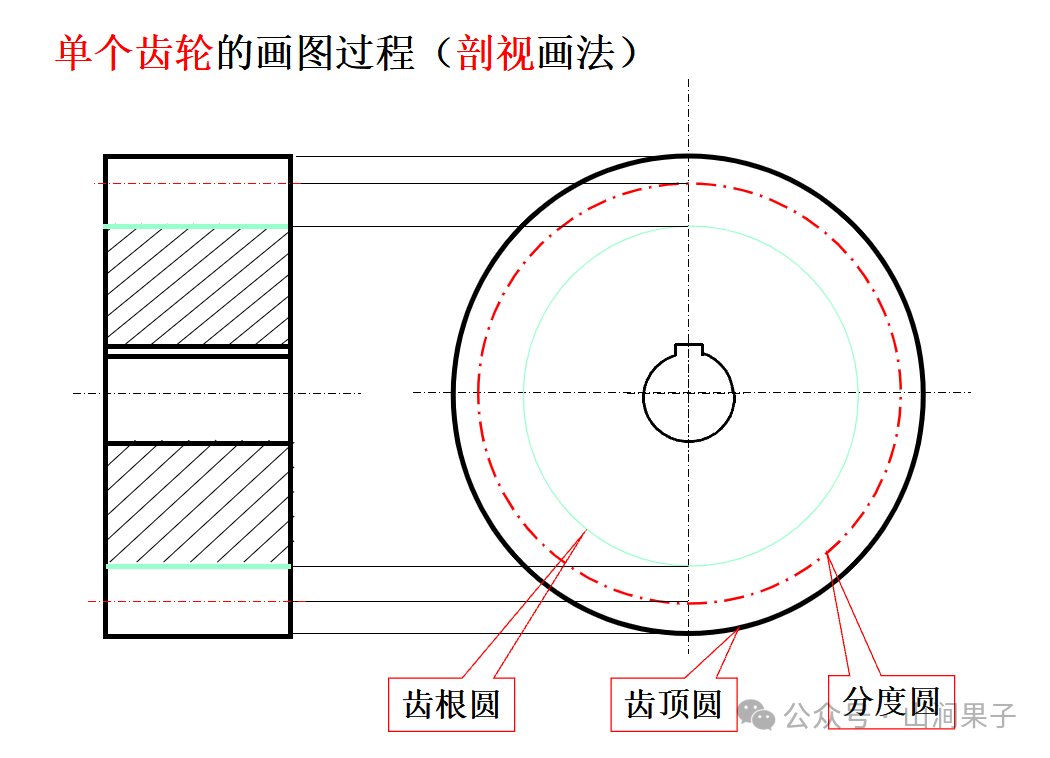

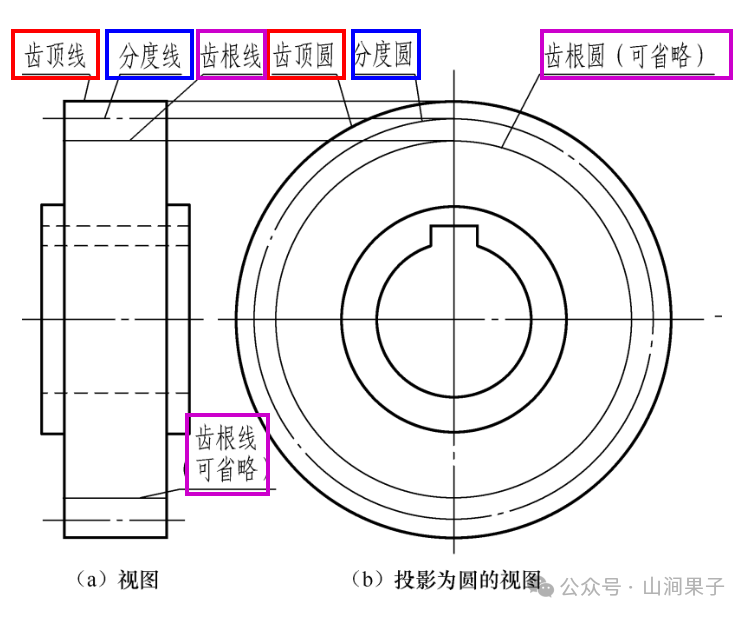

    齿顶圆和齿顶线用粗实线绘制；分度圆和分度线用细点画线绘制；齿根圆和齿根线用细实线绘制（也可省略不画）。

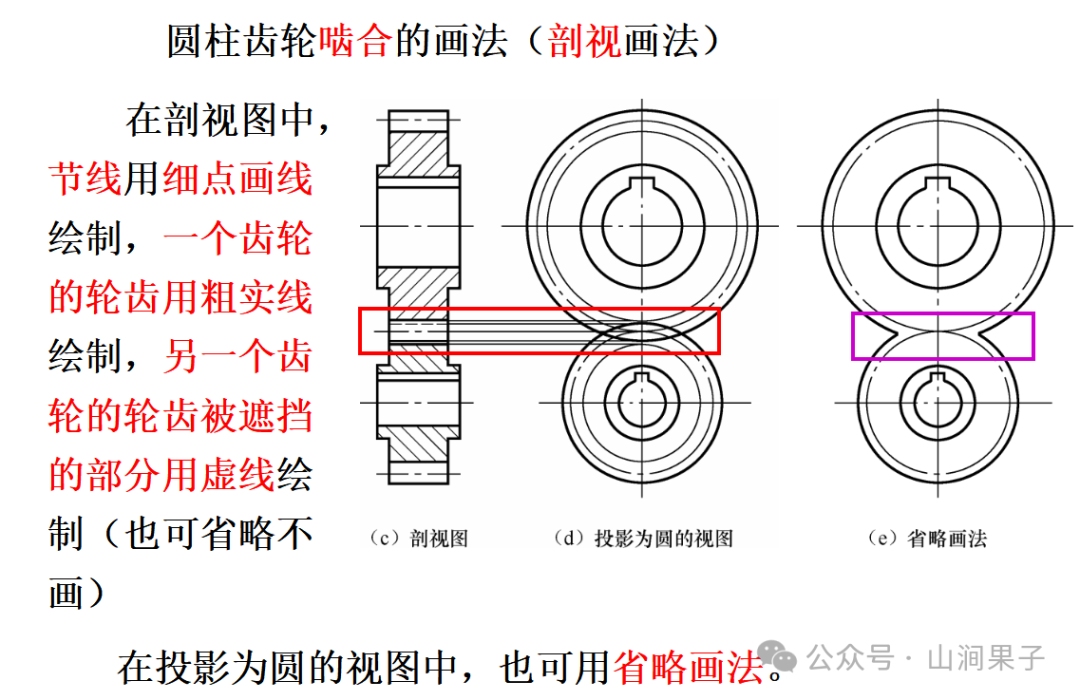

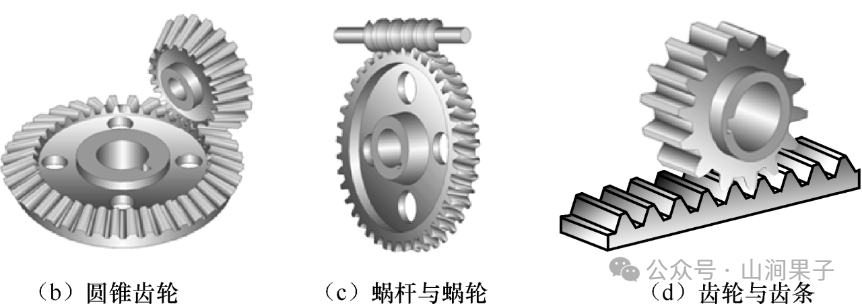

3.2圆锥齿轮传动——传递两相交轴之间的运动

    蜗杆蜗轮传动——传递两交叉轴之间的运动

    齿轮与齿条传动——将回转运动转换成直线运动
