新能源汽车变速器轻量化设计推动行星架内齿圈向薄壁化方向发展。但是，行星架内齿圈直径200~500mm、齿宽50~150mm的结构特征，叠加感应压淬后58~62HRC的高硬度，给磨削加工带来了精度与效率双重挑战。传统装置采用单磨头分步加工模式，单道次去除量不超过0.05mm，多次走刀导致工时冗长，且薄壁件装夹变形与热变形累积进一步降低加工精度，齿形公差常超出0.008mm限值，表面粗糙度Ra难以稳定控制在0.2μm以内。为此，本文基于“一次装夹多要素加工”理念，设计高效磨削装置，融合高精度定位、同步磨削及实时补偿技术，实现磨削精度与效率的协同提升。

新能源汽车行星架内齿圈多采用17NiCrMo6-4等高合金结构钢，典型参数为直径200~500mm、模数2~5mm、齿宽 50~150mm、壁厚4~8mm。薄壁中空结构虽减轻了零部件质量，但使工件在装夹力作用下易产生弹性变形，成为精度控制的首要障碍。

内齿圈经感应压淬后硬度为58～62HRC，材料切削阻力剧增，磨削过程中易出现齿形畸变与表面烧伤。工艺要求齿形公差不超过0.008mm、表面粗糙度Ra不超过0.2μm。传统磨削设备存在三大技术短板：一是装夹变形敏感，刚性夹持导致的变形量常超出0.003mm，直接影响齿形加工精度；二是磨削效率低下，单磨头单道次去除量不超过0.05mm，加工直径350mm的工件需往复走刀12次以上，工时较长；三是精度稳定性差，缺乏实时检测补偿机制，加工误差累积导致批量产品合格率偏低。

针对上述加工难点，本文设计一款新能源汽车行星架内齿圈高效磨削装置。该装置可通过一次装夹完成内孔、齿面多要素加工，从源头避免装夹误差累积。整体方案以高精度工件定位系统为基础，解决薄壁件装夹变形问题；以双磨头高效磨削执行系统为核心，突破单磨头分次加工的效率瓶颈；以在线检测与补偿系统为保障，实现加工偏差的实时修正与动态调控。三大系统协同运作，形成集精准定位、高效加工、动态补偿于一体的闭环加工体系，满足内齿圈高精度与高效率的磨削加工需求。

为解决薄壁件装夹变形与定位精度不足的问题，定位系统采用静压支撑、自适应夹持、强力制动三级保障方案。系统配备直径为600mm的直驱静压转台，依托液体静压轴承的无磨损设计，可将回转精度控制在0.002mm以内。转台承载能力可达1000kg，适配全规格内齿圈加工，且其均匀支撑特性可减少工件重力变形影响。

自适应装夹机构创新采用节圆定位与弹性涨紧芯轴相结合的方式，通过3组均匀分布的节圆定位块确定工件周向位置，配合弹性涨紧芯轴沿径向均匀施力，使装夹变形量不超过0.001mm，可灵活适配直径为200～500mm的薄壁内齿圈工件。配套的大力矩液压制动系统响应时间不超过0.1s，定位保持力矩不小于5000N·m，可确保磨削过程中工件不窜动，为高精度磨削加工提供基础保障。

针对传统单磨头加工方式需分步完成内孔与齿面加工、多次走刀导致加工效率低、误差累积严重等问题，本文设计双磨头对称配置的执行系统，如图1所示。该系统通过左右磨头功能分区布局，实现多要素同步磨削。其中，左侧卧式磨头专项负责内孔精密磨削，其主轴轴线与工件回转中心保持同轴布置，确保内孔圆柱度精度；右侧万能磨头则专注齿面加工，可根据齿圈模数，灵活调整砂轮切入角度。

系统核心采用HSK63-C接口大功率电主轴，额定功率为18kW，最高转速达8000r·min^-1，可匹配80～120#粒度立方氮化硼（Cubic Boron Nitride，CBN）砂轮的高效切削需求；电主轴径向跳动量不超过1μm，能有效抑制磨削振纹产生，为工件表面粗糙度Ra稳定控制在0.2μm以内提供保障。同时，电主轴配备在线动平衡系统，通过内置的压电传感器实时采集振动信号，自动补偿不平衡量，将平衡精度稳定控制在G0.4级，显著削弱高速旋转引发的振动对薄壁件的影响。

万能磨头单元搭载高精度蜗轮蜗杆分度机构，可在±45°范围内实现无级分度定位，分度精度不超过0.001°，能精准适配50～150mm不同齿宽内齿圈的磨削加工。针对17NiCrMo6-4钢材感应压淬后58～62HRC的高硬度特性，选用陶瓷结合剂CBN砂轮，通过优化磨粒排布密度（每平方厘米120～150粒）与砂轮修整周期（每加工10件修整一次），使单道次材料去除量从传统的不超过0.05mm增加为0.09mm，减少走刀次数的同时降低加工热累积。

进给驱动系统采用5.5kW大功率X/Z轴伺服电机，搭配滚珠丝杠副（导程为16mm，螺距误差不超过0.00001mm·mm^-1），实现0.01～10.00m·min^-1的宽范围移动速度调节。粗磨阶段采用8～10m·min^-1的高速进给，提高材料去除效率；精磨阶段切换为0.05～0.10m·min^-1的低速进给，保障齿形精度。伺服系统配备光栅尺（分辨率为0.1μm）实现全闭环控制，定位精度不超过0.006mm，确保双磨头运动同步性。

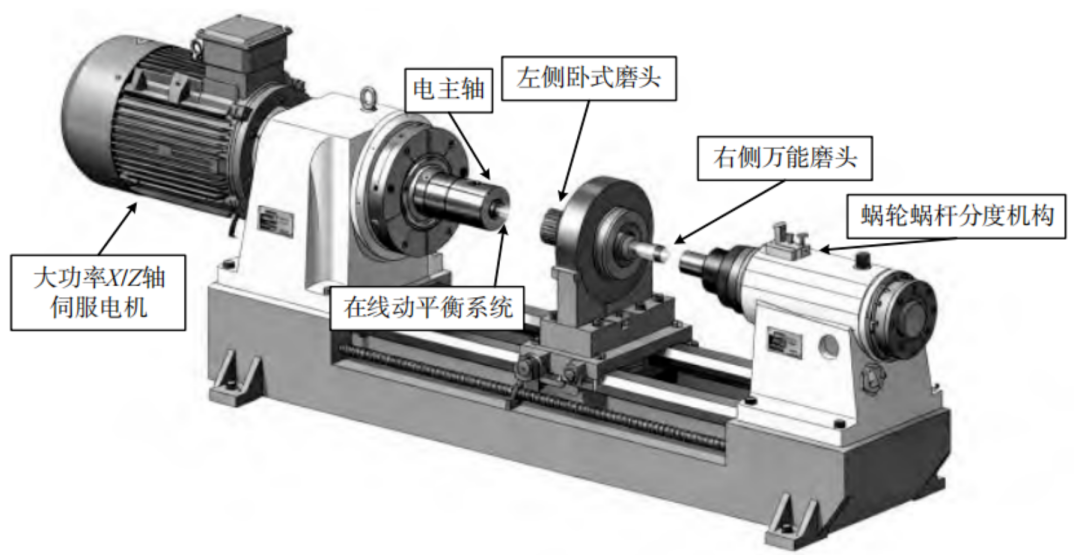

图1 高效磨削执行系统结构组成

为解决磨削加工过程中误差累积问题，本文构建集检测、分析、补偿于一体的智能调控系统。该系统配备激光测头与圆度仪，每2s完成一次齿圈直径与圆度检测，并通过工业总线实时传输检测数据。基于检测数据建立磨头进给补偿模型，进给补偿量计算公式为

式中：∆f为磨头进给补偿量；k为补偿系数，根据材料硬度设定为0.92（17NiCrMo6-4钢适配值）；d_meas为实测直径；d_tar为目标直径；∆f_th为热变形修正量，通过温度传感器实时采集。

式（1）根据实测值与目标值的偏差计算基础补偿量，叠加热变形修正项，实现几何误差与热误差的综合补偿，单次补偿精度不超过0.0005mm。同时，系统配备声发射（Acoustic Emission，AE）传感器，当振动速度超过0.15mm·s^-1阈值时，立即触发进给中断，避免砂轮与工件碰撞。该系统可实时修正加工误差，有效解决传统装置磨削加工精度稳定性差的问题。

依据设计方案完成样机研制，整机质量为8.5t，尺寸为3.2m×2.8m。关键部件均采用高精度装配工艺，其中静压转台与装夹机构的同轴度控制在0.003mm以内，双磨头对称度误差不超过0.005mm。电气系统采用西门子840Dsl数控系统，实现定位、磨削、检测动作的联动控制，设备响应周期不超过10ms。

试验工件选用新能源汽车自动变速器（Automatic Transmission，AT）行星架内齿圈，材料为17NiCrMo6-4，直径为350mm，壁厚为6mm，热处理后硬度为59～61HRC。试验设备包括精度为±0.001mm的三坐标测量机、表面粗糙度仪及振动测试仪。试验采用单批次连续加工与多指标同步检测模式，连续加工50件工件，同步开展精度检测（齿形公差、表面粗糙度、圆度）、效率测试（单件加工工时、单道次去除量）及稳定性验证（50件加工精度波动范围），并与传统单磨头磨削装置进行对比试验，确保试验结果的客观性与可比性。

试验结果如表1所示，本文装置在精度、效率及稳定性方面均显著优于传统装置。

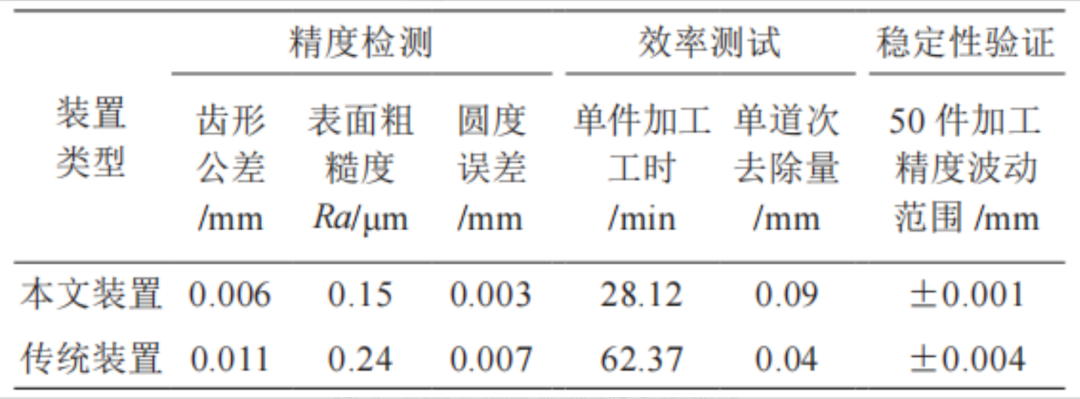

表1不同装置的性能测试结果

精度方面，本文装置齿形公差为0.006mm，优于设计要求的0.008mm；表面粗糙度Ra为0.15μm，优于设计要求的0.2μm。这得益于高精度定位系统不超过0.001mm的装夹变形控制要求与在线补偿系统的实时误差修正，直接解决了传统装置精度不足的问题。效率方面，双磨头同步加工使单道次去除量提高至0.09mm，单件加工工时缩短至28.12min，有效突破了单磨头分次加工的效率瓶颈。稳定性方面，采用本文设计的装置，50件加工精度波动仅为±0.001mm，体现了静压转台的稳定支撑与补偿系统的误差抑制能力，解决了传统装备批量加工精度波动大的难题。

本文针对新能源汽车行星架内齿圈热后磨削的核心难点，设计了集高精度定位、双磨头同步磨削与在线补偿于一体的高效磨削装置。该装置通过自适应装夹机构有效抑制薄壁件变形，采用双磨头配置突破单磨头分次加工的效率瓶颈，并引入实时补偿系统保障加工精度稳定性。后续研究将进一步优化补偿算法，利用数字孪生技术实现磨削过程的预测性维护，为新能源汽车核心零部件的高效精密加工提供更有力的技术支撑。
