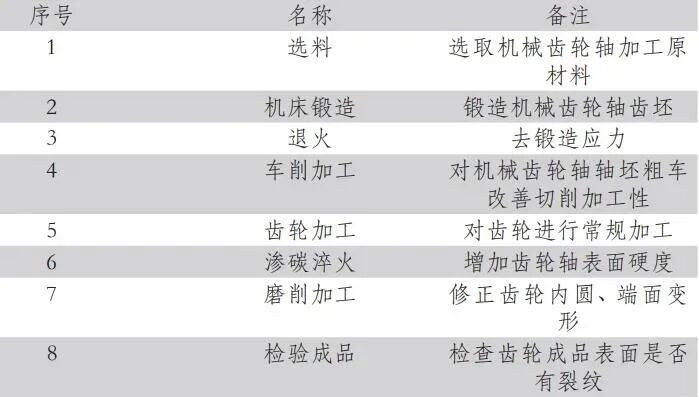

本文介绍机械齿轮轴的结构与应用，梳理其选料锻造、车削、齿轮加工、渗碳淬火、磨削检验全流程工艺要点，指出国内传统工艺已难满足当前高强度性能需求，亟需优化升级，该研究方向兼具社会效益与经济效益。
机械齿轮轴主要由轴槽、轴肩、齿轮以及环槽所组成，是旋转机械设备的核心部件之一，由于其具有效率高、摩擦力小、阻力小、装备简单方便等优点，被广泛应用与大、中、小型机械中。在整个机械设备运行生产过程中，齿轮轴承担着机械旋转作用，机械设备通过轴承运转来降低机械在运行生产过程中内部产生的摩擦系数，从而提高机械设备运转速率，从运动元件摩擦的性质来讲，齿轮轴分为滚动齿轮轴与滑动齿轮轴，由于滚动齿轮轴比滑动齿轮轴的启动性能更好，且滑动齿轮轴比滚动齿轮轴的损坏率略高，所以目前大部分机械设备都采用的是滚动齿轮轴。
齿轮是由齿轮、环槽、花键、轴肩、凹槽等几何图形组成，在齿轮的加工过程中精度要求很高，加工难度很大，需要跟其他的零部件紧密配合。因此，需要对相关问题进行全面分析，选择适合的材料才能保证完成齿轮轴加工。在齿轮加工过程中，选择合适的材料是完成齿轮轴加工的基础，常用齿轮轴通常可以选择优质碳素结构中的 45 钢，以及一些优质的合金钢。例如，可以选择低碳合金来加工装载机的输入齿轮轴。由于齿轮轴的强度要求较高，齿轮大小不同，直径的差异也会相对较大，因此，在选择锻件毛坯可以减少材料的消耗，不同的尺寸可以做不同的选择。选取完合适的加工原材料后对机械齿轮轴各个部件进行锻造，锻造方式采用正火方式，将原材料放入到 HR 炉内，炉内熔炼温度为 1200℃，在齿轮轴进行锻造的时间内，要对锻造的时间与温度进行严格控制以外，还要结合加工需求，对 RH 炉其他技术参数进行设定，最大提升气体流量设定为 160，以此完成机械齿轮轴加工材料选取及锻造。锻造之后将加工原料放入冷水水池中进行退火，快速去除齿轮轴原料的锻造应力。由于机械设备对齿轮轴的强度要求较高，齿轮轴大小不同，直径差异较大，选择锻件毛坯可以减少材料的消耗。不同的尺寸可以做不同的选择。在通常情况下，将机床的主轴转速设定为 5000rpm，主轴功率设定为 12kW，主轴扭矩设定为 40Nm，主轴的极限转角设定为 125°。通过以上参数设置 ，对机械齿轮轴进行粗加工，根据不同的齿轮轴加工机械要求，加工精度加工的需求也不同，齿轮轴的精加工分为 5级~9级。根据齿轮轴加工精度要求，含碳量较低的优质碳素结构和合金钢是齿轮轴选用较多的材料，可以采用正火方式的热处理来避免硬度过低而出现的粘刀情况。正火处理还能解决锻造应力、保证组织均匀、细化晶粒等情况。根据机械齿轮轴各个部件的加工顺序，选择不同的基准定位，可以影响齿轮轴的加工顺序。理想统一的基准定位可以增加齿轮轴零件与齿轮轴表面位置的精准度，基准的公差值应该控制在 1/5～1/3，以此完成机械齿轮轴粗车。齿轮轴的齿部为渐开线齿轮，采用滚齿的方式加工，选择与齿轮相对应的滚齿刀具，为保证质量和效率，可以选用数控滚齿的办法，在提高加工效率的同时确保加工质量。如果齿轮的加工精度要求较低，滚齿后可以采用剃齿工艺加工；如齿轮的精度要求较高，为了消除热处理变形，保证齿轮的精度等级，一般采用热处理后的磨齿工艺。滚齿后的零件为减少在表面淬火等环节出现的变形情况，可以进行调质操作。调质操作可以根据实际情况进行选择，若不需要此操作可以直接进入到后面的工序 。此外还需要根据机械齿轮轴加工图纸，对齿轮轴齿面进行精加工处理，将齿轮轴外表打磨圆滑，将齿轮轴各个位置的尺寸精加工到满足图纸要求为止。最后将加工后的机械齿轮轴进行检验，查看表面是否有裂纹，以此完成机械齿轮轴的热前加工。利用机床对机械齿轮轴加工后，还需要根据机械齿轮轴实际硬度要求，在机械齿轮轴表面进行渗碳和淬火处理，以此保证机械齿轮轴表面的硬度、韧性、摩擦性等性能。渗碳处理一般的深度是 1.1mm～1.7mm。有一些部位不需要进行表面渗碳和淬火处理，比如花键齿部、凹槽、螺纹等，则需要对防渗部位的表面进行防渗处理后才可进行渗碳与淬火处理。是否需要进行表面渗碳和淬火处理，可根据实际情况进行选择。齿轮轴的表面与齿部热处理后也需要进行加工处理，首先对齿轮轴两端的中心孔进行研磨处理，消除热处理对中心孔造成的影响，恢复中心孔的精度；后对齿轮轴进行校直处理，消除热处理对齿轮轴造成的弯曲；然后对齿轮轴的外径与端面进行磨削加工，将齿轮轴各个位置的尺寸磨削加工到满足图纸要求为止，最后磨齿，消除热处理对齿形齿向的变形，减小形位公差，提高精度等级，满足齿轮轴的质量要求，最后全面检验入库。
随着科学技术的发展，目前国外已经实现全自动化的机械齿轮轴加工，而国内对于机械齿轮轴加工仍然延续传统工艺，随着机械设备对齿轮轴的强度及性能要求逐渐提高，对机械齿轮轴的加工也提高了难度，传统加工工艺已经无法满足齿轮轴加工需求，为此提出机械齿轮轴加工工艺与优化研究与发展趋势，具有良好的社会效益和经济效益。
