机床齿轮作为机床传动系统的核心部件，起到传递动力、调节速度或改变运动方向的作用，其质量和性能至关重要。分析了机床齿轮的工作条件、主要失效形式及性能要求。通过对机床齿轮常用金属材料热处理工艺的研究，分析了中碳钢、合金钢、铸铁在机床齿轮中的应用优势，加以相应的热处理工艺，可以显著优化齿轮的强度、硬度、耐磨性和抗疲劳性能。随着先进制造技术的发展，新型合金、以激光热处理为代表的新型热处理工艺为机床齿轮的性能提升提供了新的方向。

作为机械传动的核心部件，机床上齿轮的功能不容小觑，它们通过精密的啮合机制，高效传递动力，确保机床各部件协同运作。同时，齿轮的组合变换还能灵活调节速度或改变运动方向，满足不同加工需求。此外，基础齿轮在平衡负荷方面也发挥着关键作用，有效避免机床因载荷不均而受损。相对于汽车、拖拉机的齿轮而言，机床齿轮所承载的工作负荷相对较小，转速范围一般在600~1500r/min之间，运转较平稳。

当前，先进制造技术正处于快速发展的阶段，机床齿轮对材料的要求也日益提高，选择合适的金属材料以及采用恰当的热处理工艺，能够有效提高机床齿轮的强度、硬度、耐磨性和抗疲劳性能，从而保证机床的持久精准运转。本文通过系统分析齿轮工况与失效机理，梳理齿轮核心性能要求，探讨常用材料的适用性及其热处理工艺的优化选择，为实际应用提供指导。

机床齿轮工作条件可分为低速、中速和高速。低速齿轮转速小于2m/s，单位压力为350~600MPa;中速齿轮转速为2~6m/s，单位压力为100~1000MPa，冲击载荷不大;高速齿轮转速为4~12m/s，弯曲力矩大，单位压力为200~700MPa。总体来说，相较矿山机械、动力机械中的齿轮，机床齿轮负荷不大，工作条件相对平稳。然而机床齿轮工作时通过齿面的接触传递动力，周期性地承受着弯曲应力和接触应力作用，啮合齿面还要承受强烈的摩擦。机床齿轮在换挡、启动或啮合不均匀时还要受冲击载荷。同时，由于机床的精度要求较高，齿轮的传动精度和稳定性也必须得到保证。这些工况特点直接决定了其材料选择与热处理工艺的核心需求。

机床传动齿轮可以在任意两轴之间传递动力，工作运转频率高，连续性强，因此齿轮磨损较大，常伴随失效问题，导致生产效率降低，甚至产生安全隐患，深入理解机床齿轮的失效形式是针对性选材和制定工艺的基础。机床齿轮常见的失效形式有齿面疲劳点蚀、齿面胶合、齿面磨损、齿面塑性变形等。

1)齿面疲劳点蚀：机床齿轮在运行过程中，齿面啮合产生的法向接触力会在两接触表面形成接触应力，由于啮合点位置随传动周期动态变化，接触应力呈现周期交变特征，在交变接触应力的长期作用下，齿面局部区域易萌生微小凹坑或发生材料表层剥落，最终导致轮齿结构损伤，这类损伤统称为齿面疲劳点蚀。齿面疲劳点蚀的产生与齿面粗糙度、润滑条件、材料性能及齿轮设计参数密切相关。典型的齿面疲劳点蚀失效如图1所示。

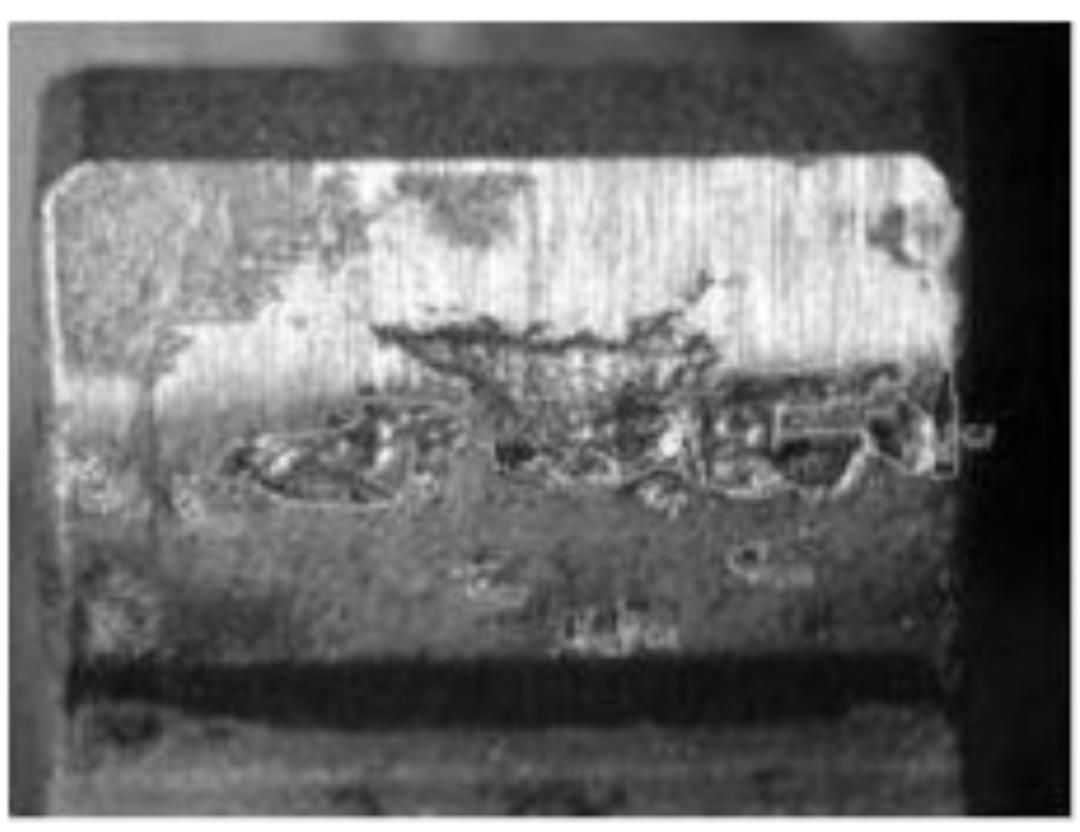

图1 典型的齿面疲劳点蚀失效

2)齿面胶合：机床齿轮齿面在相对滑动过程中，摩擦作用易引发表面沟纹缺陷，进而导致两齿面接触区域发生粘连现象，即齿面胶合。作为齿面损伤中危害程度较高的失效形式，胶合主要出现于两类工况：一是高载荷、高速运转伴随瞬时高温产生的场景;二是未按规范选用或加注润滑油时，轮齿接触表层的润滑油膜发生破裂，导致齿面局部金属直接接触并引发黏焊失效。典型的齿面胶合失效如图2所示。

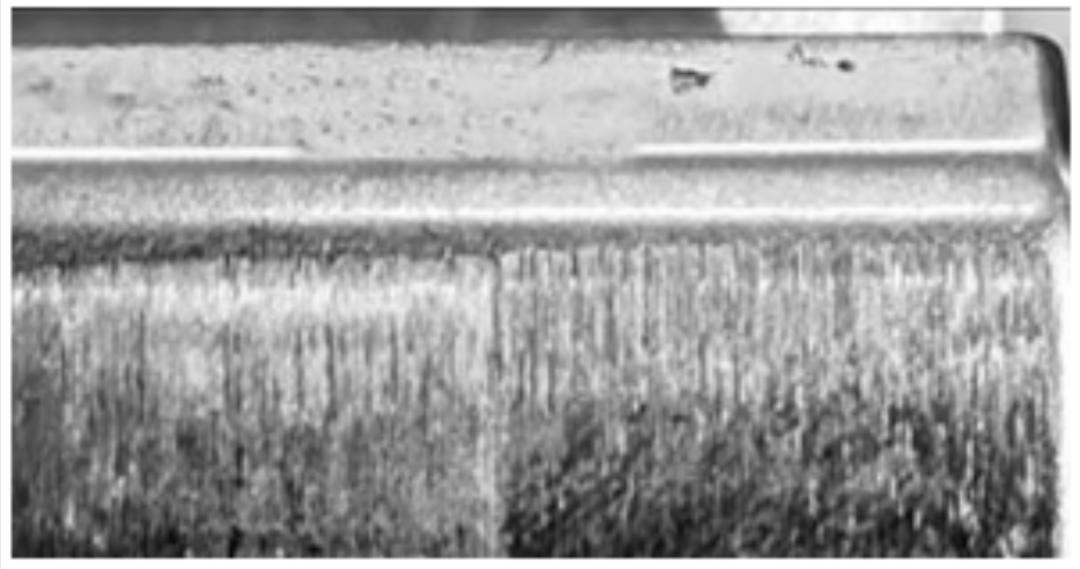

图2 典型的齿面胶合失效

3)齿面磨损：机床齿轮服役阶段，表面材料磨损属于不可完全规避的物理现象。若实际磨损量控制在预设允许范围，且各项磨损指标符合设计规范要求，可界定为正常磨损;反之，若存在齿轮使用不当、材料选型不合理，或未及时补充、更换润滑油等失效诱因，则易引发严重磨损并导致齿轮传动功能失效。典型的齿面磨损失效如图3所示。

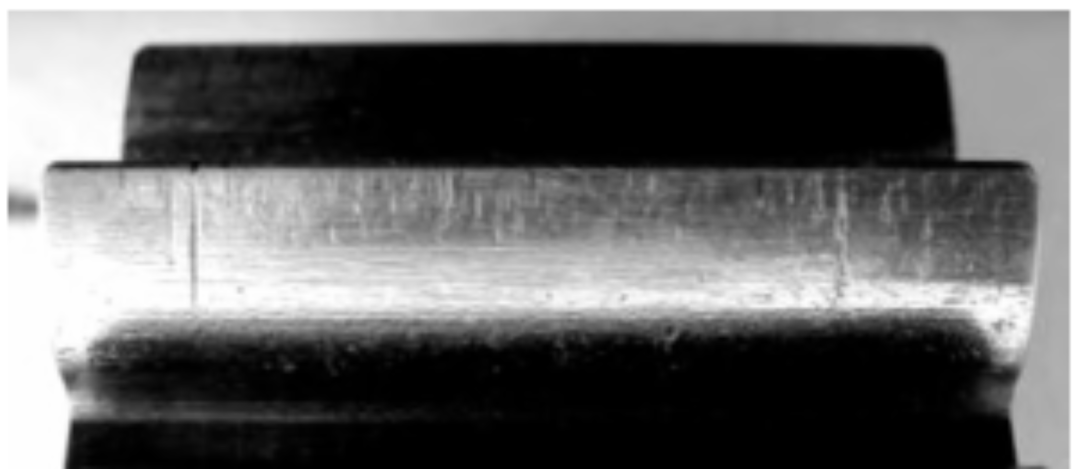

图3 典型的齿面磨损失效

4)齿面塑性变形：当机床齿轮处于高载荷、高速旋转等恶劣工况时，轮齿在啮合过程中承受的作用力与扭矩达到齿轮材料的屈服极限后，齿面易发生塑性变形。该类变形会直接破坏齿轮原有的齿形精度，改变齿面几何形态，进而影响齿轮传动的平稳性与可靠性，对其长期稳定运行造成不利影响。典型的齿面塑性变形失效如图4所示。

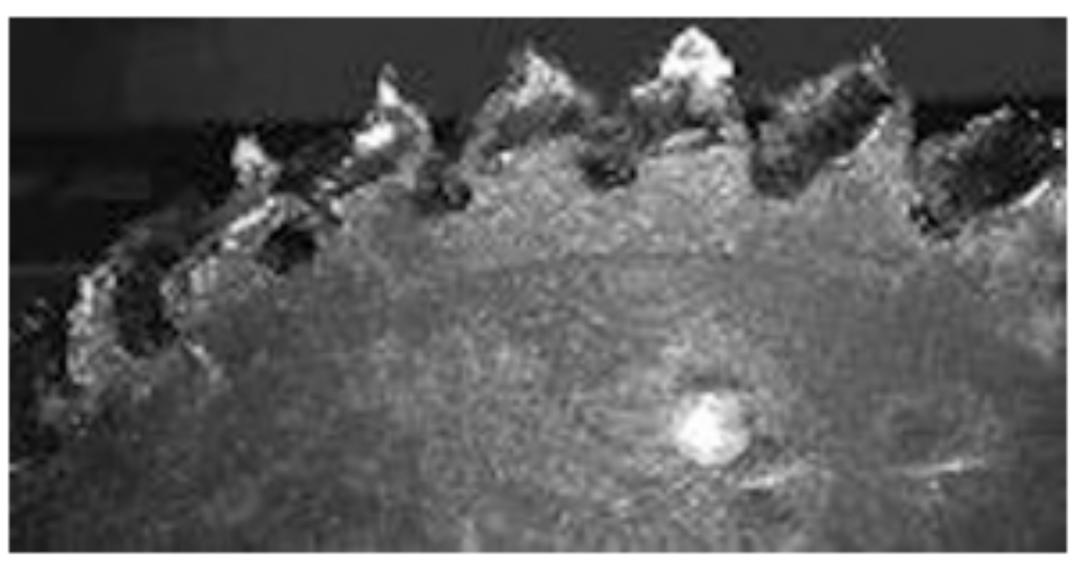

图4 典型的齿面塑性变形失效

综合上述工作条件和失效形式分析，机床齿轮材料及工艺需满足以下核心性能要求(见表1)。

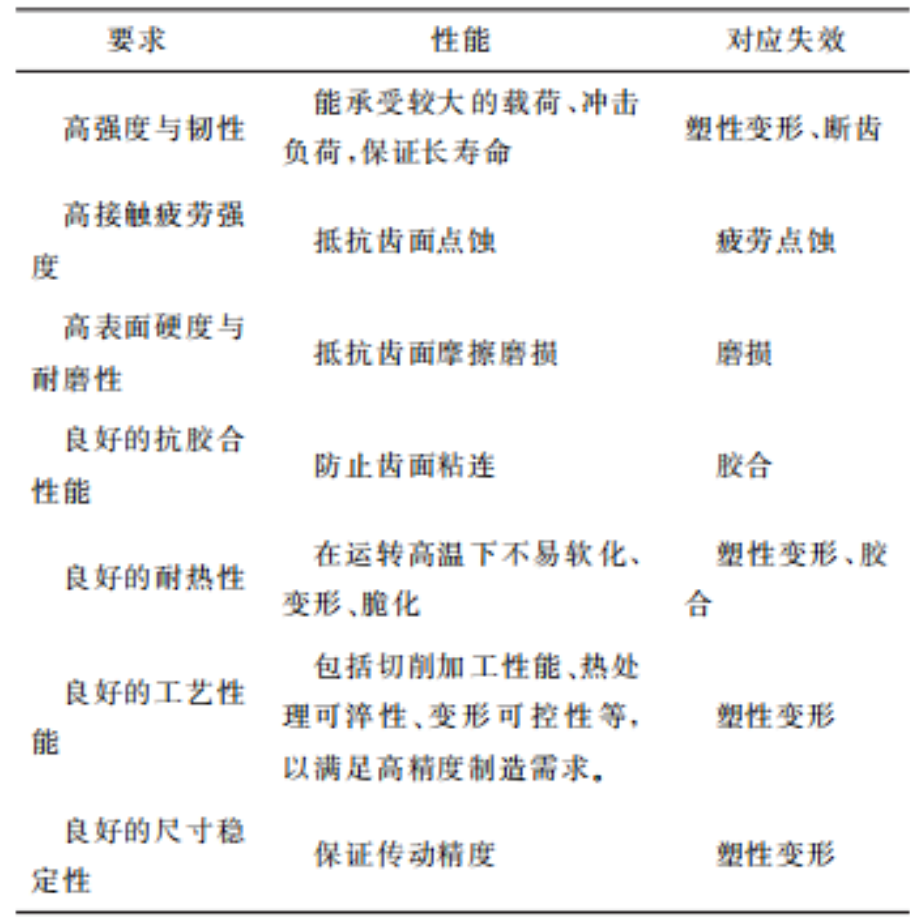

表1 机床齿轮性能要求

针对机床齿轮工作条件、主要失效形式及核心性能要求，在选择齿轮材料时，需综合考虑性能、成本、生产周期等因素。中碳钢和合金钢是主流选择，低速轻载工况下可选用铸铁。无论何种材质，合理的热处理工艺是实现齿轮预期性能的关键保障。

中碳钢(碳含量为0.25%~0.65%)具有良好的综合机械性能、优良的切削加工性能和适中的价格。其力学性能可通过热处理灵活调整，主要满足对强度、韧性、耐磨性有中等要求，且承受一定冲击载荷的机床齿轮。尤其适用于普通机床(如车床、铣床)中载荷中等、转速平稳的变速箱齿轮、进给箱齿轮等闭式传动齿轮。表2列出了针对不同使用场景及工作条件对使用中碳钢材料时应采取的热处理工艺。

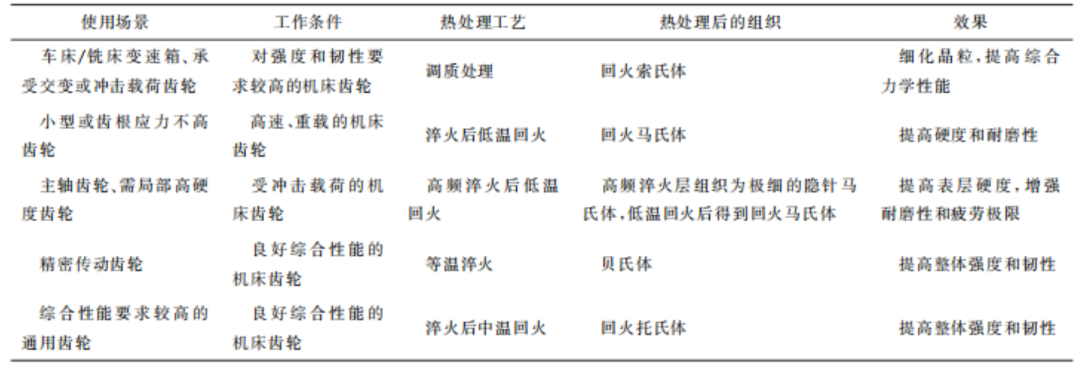

表2 中碳钢在不同使用场景及工作条件下应采用的热处理工艺

合金钢通过添加合金元素(如Cr、Mn、Ni、Mo、Ti等)显著提高淬透性、强度、韧性、耐磨性和抗疲劳性能，是制造高速、重载、精密以及承受强烈冲击载荷的机床齿轮的核心材料。

常见的具有较高强度和韧性的合金钢如20CrMnTi、20CrMnMo、20CrMoH、20CrNi2Mo有良好的耐磨性和抗疲劳性能。使用这类合金钢制造的齿轮经过渗碳淬火处理后表面硬度高，心部韧性好，适用于高速、重载的机床齿轮。

研究表明，20CrNi2Mo经过930℃×4h正火+930℃×10h渗碳，830℃×3h淬火+180℃×8h回火的热处理工艺后，抗拉强度达到了970MPa，洛氏硬度达到了61.3HRC，可用于高性能重载齿轮。

另一类可用于大型机床齿轮和重要传动部件的合金钢如42CrMo、40CrNiMo具有高强度、高韧性和良好的淬透性。经过调质处理和表面淬火后，其作为齿面材料的硬度和耐磨性得以提升，是大型龙门铣床、落地镗床的重型传动齿轮及推土机变速器齿轮的常用材质。

铸铁组织中存在石墨，在与其他金属表面摩擦时，会从铸铁表面脱落形成空隙，这些空隙能吸附和储存润滑油形成油膜，起到降低磨损的效果。灰铸铁虽然抗拉强度较低、脆性较高，但其易于铸造、切削，且具有良好的耐磨性和减振性，适合用于低速、轻载荷的开式齿轮传动，在热处理方面，HT200、HT250、HT300先进行正火处理，消除铸造应力，均匀组织，再采用感应淬火或化学热处理等方法提升表面硬度，可用于普通车床的挂轮、某些仪表机床的传动齿轮等。

而球墨铸铁的性能介于钢和灰铸铁之间，强度更高，同时兼具韧性和塑性，在某些冲击不大的情况下，甚至可以替代钢制齿轮，如QT600-3、QT500-7。热处理方面，通常采用正火+回火的工艺，再采用等温淬火热处理，得到主要是针状铁素体和残余奥氏体的基体组织，从而获得良好的综合力学性能。研究表明，当等温淬火温度为250℃时，球墨铸铁的抗拉强度可达1650MPa，屈服强度可达1450MPa，布氏硬度可达470HBW。

随着机床向高速、高精、高效、智能和复合化方向发展，对齿轮的性能要求也不断提升，因而近年来一些研究者提出了一些新型齿轮材料及其加工和热处理技术，以满足更高的技术挑战，代表性新型材料如粉末锻造Fe-Ni-Cu系列合金，代表性新型热处理工艺如激光热处理工艺，本章将就此做简要介绍。

张冰清等开发了Fe-Ni-Cu-C-Mo合金材料，并通过粉末锻造获得了具有优异力学性能和可加工性能的齿轮材料，其密度可达7.87g/cm³，远高于烧结态合金，空冷后硬度达到25.3HRC，抗拉强度达到1052.8MPa，可媲美常用齿轮钢，淬火后硬度可达62.1HRC。王琪等对该合金材料进行了进一步的锻后热处理，在经过150和170℃低温回火后，该合金表现出优异的抗拉强度和硬度，满足齿轮服役所需的高性能。为进一步提升该合金的耐磨损性和耐腐蚀性，刘波等向该合金中添加了钒元素，制备了Fe-Ni-Cu-C-Mo-V合金，通过研究获得了较优的始锻温度1100℃，在该始锻温度下，合金的耐磨损性能和耐腐蚀性能均较佳，可用作新型数控机床齿轮材料。

激光热处理工艺是一类利用高能量密度激光束对金属表面进行快速加热和冷却，以改善其表面性能的先进制造技术，主要包括激光表面相变硬化、激光重熔和激光合金化等。激光表面相变硬化通过快速加热和冷却使金属表面形成马氏体，显著提高硬度和耐磨性。激光重熔则通过熔化和快速冷却细化晶粒，消除表面缺陷，提升表面质量和性能。激光表面合金化是通过在齿轮表面添加合金元素，然后利用激光束的高能量使其与基体材料熔合，形成合金层，以提高齿轮表面的硬度、耐磨性和耐腐蚀性。典型的齿轮激光表面硬化过程如图5所示。

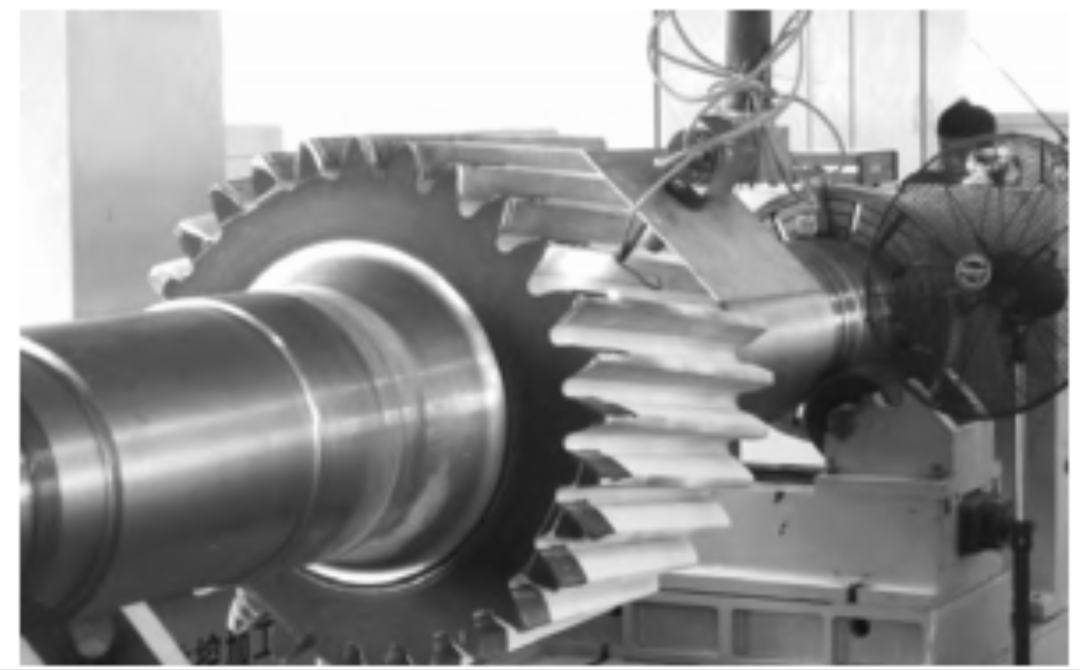

图5 齿轮的激光表面硬化过程

本文通过对机床齿轮常用金属材料及其热处理工艺的深入剖析，介绍了齿轮在不同工况下的性能要求以及材料选择的合理性。中碳钢、合金钢、铸铁在机床齿轮中的应用各有优势，分别适用于常规齿轮、高速重载齿轮和低速轻载齿轮，通过合理的热处理工艺可以显著优化齿轮的强度、硬度、耐磨性和抗疲劳性能。同时，随着先进制造技术的发展，新型合金、以激光热处理为代表的新型热处理工艺为机床齿轮的性能提升提供了新的方向。未来，新型合金材料的不断开发，以及新型热处理工艺的突破将进一步推动机床齿轮制造技术的进步，满足制造高端工业母机对高精度、高性能齿轮的需求。
