变速箱是整车动力传动系统的关键组成构件；齿轮副啮合传动的运行稳定性，直接影响车辆动力输出平顺性、动力传动效率以及整车行驶安全性能。现阶段汽车整车工况持续升级，车辆重载运行、高速行驶、频繁启停的使用场景占比不断提升，变速箱齿轮长期承受循环交变载荷，且始终处于多因素耦合的复杂摩擦磨损环境中工作。深入开展变速箱齿轮磨损机理专项研究，厘清齿面磨损的根本诱发因素，针对性优化齿轮机加工工艺与表面改性处理工艺，一方面可以提升汽车动力传动系统整体运行可靠性，减少传动部件故障带来的后期维保成本；另一方面也能够助力国内传动零部件行业突破制造瓶颈，推动高端汽车传动部件国产化制造产业高质量发展。

车用手动变速箱与自动变速箱的核心传动齿轮，主要划分为直齿圆柱齿轮、斜齿圆柱齿轮两种主流类型；两类齿轮共有六大基础结构，分别为齿顶、齿根、分度圆、齿廓、轮毂以及键槽。相较于直齿圆柱齿轮，斜齿圆柱齿轮额外设计螺旋角结构，依靠该结构改善齿轮啮合平顺性，全面优化整体啮合传动性能。

变速箱腔体内部齿轮统一采用多级同轴排布的装配形式；设备运行过程中，依靠不同齿数规格齿轮相互配对啮合，调整整机传动比，最终完成车辆行驶速度与输出扭矩的动态切换。从啮合运行状态来看，齿轮啮合区域可划分为单齿啮合区与双齿啮合区两类；动力全程传递阶段中，齿面会同时承受法向接触应力与切向剪切应力，齿根部位则持续承受循环往复的弯曲交变应力。

车辆处于换挡、急加速、坡道行驶等不同行车工况时，齿轮啮合重合度会实时波动，齿面接触载荷也随之动态改变，进而直接影响齿面实际摩擦工况。在持续交变载荷的长期作用下，齿轮部件会逐步出现齿面损耗问题，最终引发各类结构性失效；这也是车用变速箱传动齿轮产生磨损故障的根本结构诱因。

2.1 齿面粘着磨损及失效特征

齿面粘着磨损一般出现在变速箱高速、重载的工作工况下；齿轮相互啮合时，齿面原本的润滑油膜会受到极高压力挤压，进而彻底破裂，两侧金属齿廓直接硬碰硬发生接触。啮合接触位置会在瞬间产生大幅温升，齿面表层金属随之发生塑性形变与流动，相邻两个啮合齿面的金属材料会互相粘连在一起。齿轮继续旋转运转时，已经粘连的金属部位会被外力强行撕扯、剥离。发生这类失效的齿轮，齿面会产生杂乱无规则的划痕，同时伴随金属撕脱形成的沟槽；齿轮原本光滑标准的齿廓曲面被彻底破坏，齿面粗糙程度明显变大。这种磨损没有统一固定的磨损变化规律，故障位置大多集中在齿轮分度圆这一核心啮合区域；磨损发生后会直接打乱齿轮正常啮合间隙，最终让变速箱在运行过程中出现传动异响问题。

2.2 齿面磨粒磨损及失效特征

齿面磨粒磨损的诱因，主要是变速箱润滑油中混入了硬质固体杂质；这类杂质来源较为多样，既有齿轮加工工序中残留的金属切屑，也有零部件装配过程带入的外来异物，还有齿轮自身磨损后脱落的金属碎屑。坚硬的磨粒卡在两片啮合齿面中间，齿轮持续转动的过程中，磨粒会不断对齿面做微观切削和挤压打磨。这类磨损的失效特征十分直观，齿面会布满均匀细密的平行沟槽，且沟槽走向和齿轮啮合时的相对滑动方向完全一致。长时间的磨粒磨损，会缓慢均匀地磨损减薄齿厚，降低齿轮啮合重合度；它不会造成齿轮局部突然损坏，却会持续扩大传动配合间隙，让变速箱动力传输能力慢慢变差，传动效率持续下降。

2.3 齿面接触疲劳磨损及失效特征

接触疲劳磨损是变速箱齿轮发生率最高的失效问题；这类损伤出现的根本原因，是齿面在工作过程中长期承受周期性往复的接触应力。齿轮持续啮合运转时，交变应力反复作用于齿面，会先在齿面次表层萌生微观疲劳裂纹；裂纹会随着工作时长不断延伸、扩张，最终穿透表层，导致齿面金属材料成块脱落。该故障最直观的失效特征，就是齿面产生点状蚀坑与片状剥落坑，损伤位置大多集中在分度圆周边，也就是齿轮啮合时应力最高的区域。齿轮出现初期点蚀时，蚀坑体积小、分布零散，不会干扰齿轮的正常啮合传动；但随着车辆行驶里程不断增加，分散的点蚀坑会逐步连成一片，形成大范围的齿面剥落。这一变化会直接降低齿面啮合配合精度，同时让齿轮运转振动、传动冲击问题明显加重。

2.4 齿根弯曲疲劳磨损及失效特征

齿轮啮合工作时，齿根部位会承受整根轮齿最大的交变弯曲应力；再加上齿根过渡圆角本身存在天然的应力集中现象，在长期循环载荷的持续作用下，齿根会逐步出现弯曲疲劳损伤，进而产生对应的疲劳磨损。需要区分的是，这类磨损和普通表面摩擦损耗完全不同，它不是齿根表层直接摩擦损耗造成的，而是内部应力破坏金属基体结构，同时伴随少量齿根材料脱落引发的损伤。齿根弯曲疲劳失效主要有两大特征：一是齿根过渡圆角位置会滋生细密的疲劳裂纹，二是齿根边缘会出现少量材料剥离痕迹，整个损伤过程不会产生明显的齿面摩擦划痕。对比齿面接触疲劳磨损，齿根弯曲磨损的隐蔽性更强；设备运行前期不会出现异响、振动等明显异常工况，很难被提前察觉。一旦内部裂纹持续拓展延伸，最终会直接造成轮齿整体折断，直接让变速箱丧失传动能力，引发彻底的传动故障。

3.1 齿轮啮合动力学有限元仿真分析

本次研究借助ABAQUS有限元仿真软件，搭建变速箱斜齿轮三维啮合仿真模型；结合车辆实际运行状态，复现怠速运转、换挡行驶、重载爬坡三类典型行车工况，同时参照实车运行标准，设定与实际工况相契合的运转转速、外部载荷以及润滑油运行参数。本次仿真主要围绕三项关键指标开展监测，分别是齿面接触应力分布状态、齿根弯曲应力动态变化规律、齿面相对滑动速度，同时统计不同运行工况下齿轮结构的应力集中位置，以及应力循环变化的固有频率。仿真结果能够直观反映齿轮啮合的力学变化规律，齿轮分度圆位置的接触应力达到整体峰值，也是齿轮运转过程中最容易发生表面磨损的部位；相比于常规标准运行工况，重载爬坡工况下齿轮整体齿面应力水平大幅上升，齿面润滑油膜更容易发生破损失效。

3.2 不同润滑条件下齿轮磨损台架对比试验

为进一步验证润滑介质对齿轮磨损的影响规律，量化不同润滑油的齿轮防护性能差异，本次试验搭建专用齿轮磨损测试台架，采用单一变量试验方法开展对照研究。试验过程中严格控制试验变量，将齿轮运转转速、外部加载载荷、环境温度、试验湿度等外界条件设为固定常量，仅改变核心变量润滑油类型，以此排除无关因素对试验结果的干扰。本次试验共设置三组对照试验组，分别为普通矿物润滑油组、中端合成润滑油组、高端抗磨合成润滑油组，三组试验同步开展时长200小时的齿轮持续啮合磨损试验，保证试验工况的一致性与试验数据的可比性。

试验全程采用高精度传感设备不间断采集核心试验数据，实时监测记录齿面工作温度、界面摩擦系数、齿轮磨损质量损耗三项关键参数，每小时完成一次数据汇总存档。试验全部结束后，拆解三组试验齿轮，清理表面油污杂质，利用金相显微镜放大500倍观察各组齿轮齿面微观磨损形貌，分析齿面磨损、划痕、粘着、点蚀等损伤特征，结合实时监测数据综合判定不同润滑油的抗磨润滑效果。本次试验固定工况参数如下：齿轮运转转速1450r/min，外部轴向载荷800N，试验环境温度25℃，环境湿度55%RH。三组润滑油基础参数及试验结果统计如下表所示。

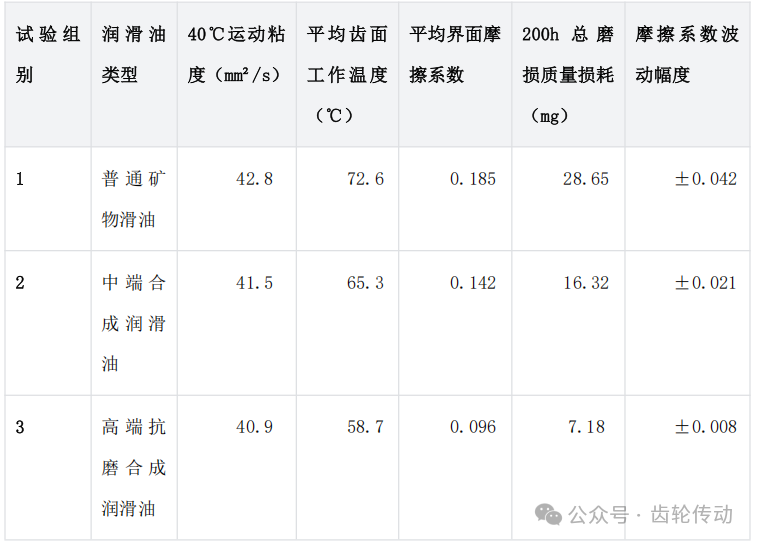

表1 润滑油基础参数及试验结果统计

3.3 不同交变载荷下齿轮疲劳磨损试验

依托现有齿轮磨损试验台架，模拟城市道路频繁启停、高速公路匀速行驶、山区道路持续重载三种车辆交变载荷工作场景；试验统一选用同款齿轮试样，保持润滑环境、齿轮基体材料完全一致，单一变量控制为载荷波动幅度，以此探究交变载荷变化对齿轮接触疲劳磨损的作用机理。本次试验统一判定标准：当齿轮齿面首次出现疲劳点蚀损伤时，立即终止试验，同步记录各组齿轮从开始运转到发生疲劳失效的总循环次数。试验结果表明，载荷交变波动越频繁、载荷峰值数值越大，齿轮内部次表层就会越早萌生疲劳裂纹，齿面疲劳磨损损伤也会提前出现；对比高速匀速行驶工况，城市道路频繁启停工况会大幅缩减齿轮的整体疲劳使用寿命。

4.1 基于正交试验的表面强化工艺参数优化

本次试验选取渗碳淬火温度、保温时间、喷丸强度三项关键表面强化工艺参数，搭建三因素四水平正交试验方案；选取齿轮磨损量、表面硬度、接触疲劳寿命作为三项核心性能评价指标。试验完成后，分别采用极差分析、方差分析两种统计方法，明确了不同工艺参数对齿轮耐磨性能的影响主次程度，最终筛选出适配齿轮工况的最优工艺参数组合。最优工艺参数具体为：渗碳淬火温度控制在820℃，保温时间设定为120min，喷丸强度选取0.35mmA。正交试验整体数据表明，采用这套工艺参数加工的齿轮，表面残余压应力分布状态更为均匀；齿轮表层硬度满足设计标准，同时硬度与材料韧性能够达到良好匹配，能够从材料本源层面阻碍疲劳裂纹产生与扩展，提升齿轮表层综合服役性能。

4.2 齿轮加工精度匹配工艺优化试验

齿轮加工过程中产生的齿向偏差、齿形偏差，会直接造成轮齿啮合区域出现局部应力集中，进而加快齿面损伤失效。针对这一实际加工痛点，本次试验对齿轮精滚工艺、磨齿工艺的运行参数进行针对性优化；重点调整磨齿工序的进给速度与磨削主轴转速，以此减小齿轮啮合过程中的位置偏差。研究设置工艺优化前、优化后两组对照试验，分别检测两组齿轮的啮合重合度，以及齿面啮合过程中的载荷分布均匀程度。对照试验结果可以看出，优化加工工艺之后，齿轮啮合过程中载荷分布失衡的问题得到明显改善，齿面局部应力集中现象大幅缓解，能够有效规避加工误差带来的齿面局部快速磨损缺陷，加工后的齿轮可以完全适配变速箱各类工况下的传动工作要求。

4.3 整车传动台架综合性能验证试验

为验证优化工艺的工程应用价值，将优化工艺制备的试验齿轮装配原车配套变速箱，搭载整车动力传动台架，依据国标变速箱耐久规范开展1000小时全工况循环耐久试验，同步监测核心参数并与原厂常规工艺齿轮开展横向对比，核心试验数据如下表所示。

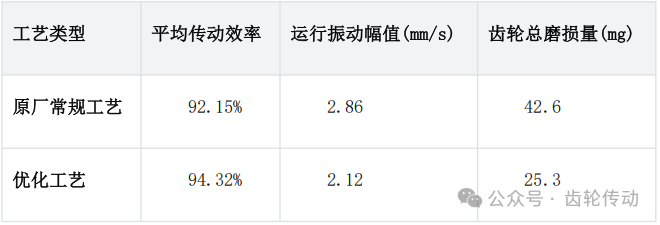

表2 整车传动台架综合性能验证试验数据

试验结果表明，优化工艺齿轮磨损量大幅降低，传动效率显著提升、振动幅值有效减小。试验全程无齿轮疲劳剥落、轮齿开裂等失效问题，运行状态稳定，充分证实该优化工艺具备可靠的装车应用价值与长期运行稳定性。

本次研究针对汽车变速箱齿轮，全面分析了四类最常见的磨损失效形式；同时联合仿真分析与台架试验两种研究手段，逐一理清载荷条件、润滑状态以及结构应力三大因素，分别对齿轮磨损产生的具体影响机理。本次研究针对齿轮表面强化方式、加工工艺参数同步完成优化调整，并且依托整车台架试验，实地检验了优化之后工艺方案的实际改善效果。

依托整套试验与仿真数据，本研究精准定位了不同行车工况下，引发变速箱齿轮磨损的核心原因；最终搭建出一套完整、可直接适配车用变速箱使用场景的齿轮耐磨制备工艺。针对后续研究方向，后续可以补充极端高温、极端低温两类特殊工况下的专项试验；针对性完善极端环境中齿轮使用寿命的优化方案，让这款耐磨制备工艺能够更好地适配车辆各类复杂、多变的实际行车运行环境。
