客车前后桥锥齿轮是车桥主减总成的关键零件，主动锥齿轮轴的断裂失效属于严重失效形式。主动锥齿轮外螺纹断裂问题在行业内也曾普遍存在，特别在新能源电驱或装有缓速器车型等特殊工况中更为频发。主锥齿轮轴螺纹断裂故障大多在车辆行驶数万至十几万公里后才显现，加之故障反馈、工艺优化及效果验证全流程耗时久，相关问题研究周期普遍偏长。笔者结合多年现场失效跟踪数据，系统梳理该故障的完整处置流程；采用断口形貌分析、金相组织检测等试验手段，对客车后桥主动锥齿轮轴螺纹断裂开展系统性失效溯源研究。结合加工工艺优化与批量装车实测验证，提炼出可根治齿轮轴螺纹断裂的有效改进方案，可为后续同类零部件开发提供设计参考，规避同类螺纹断裂故障重复出现。

车桥齿轮材料通常采用低碳合金钢，初始的螺纹加工工艺采用传统的热前车螺纹、热后修整螺纹的加工工艺。此工艺下的主锥齿轮陆续接到市场反馈螺纹断裂问题，断裂比例较高，大多是在使用几万公里后断裂失效，为此文章选取典型失效零件进行失效分析。

车桥主锥齿轮轴的结构一般如图1所示，右端为螺纹，螺纹前端为渐开线花键，齿轮通过花键传递扭矩，通过螺纹压紧花键凸缘轴向紧固。螺纹断裂处均为螺纹与花键档过渡段，螺纹最后一牙收尾处断裂。

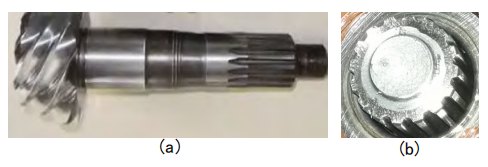

图1 主锥齿轮轴结构图及断裂形式

如图2为配套某型号新能源客车后桥主锥齿轮的失效件，材料为22CrMoH，正常行驶里程93103km后突然发生主锥螺纹断裂，断裂位置为螺纹最后一扣收尾处，具体螺纹加工工艺为：热前车螺纹→螺纹涂防渗涂料防渗→热处理渗碳淬火回火→螺纹退火处理→螺纹修整。

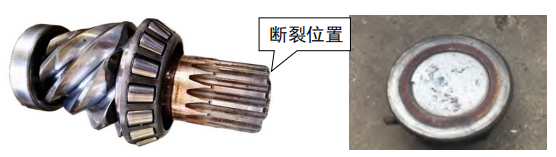

图2   齿轮断裂位置

2.2.1 化学成分检验

对该齿轮轴进行材料化学成分检验，检验结果如表1所列。由表可见，该齿轮轴的化学成分符合GB/T 5216-2004中22CrMoH优质合金结构钢的要求。

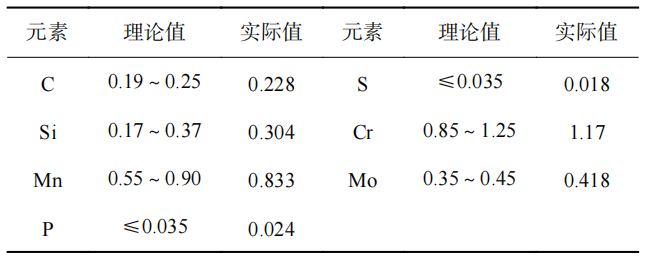

表1 材料化学成分检验 /%

2.2.2 断口宏观检验

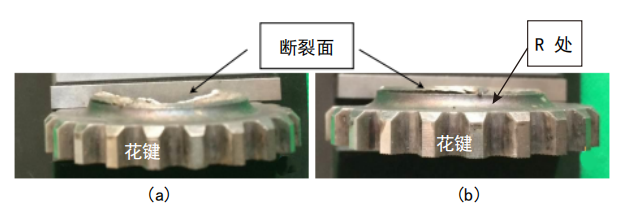

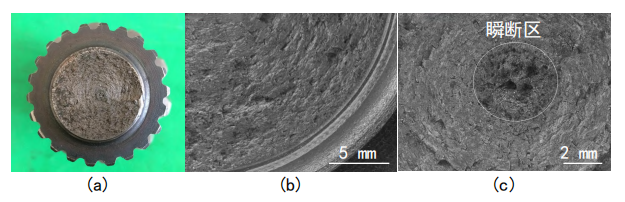

断裂面如图3所示，其位于靠近花键过渡R处的第一扣螺纹根部，断裂面大致和轴线方向垂直，未见明显塑性变形和机械损伤。断裂面宏观形貌见图4（a），总体上比较平整，最后瞬断区域较小，靠近断口中心，断裂起源于螺纹根部，为线源特征；体视显微镜下观察，断口边缘部位的宏观形貌见图4（b），存在擦伤痕迹，靠中心的形貌见图4（c），存在放射状的较小的微裂纹，中心较小的瞬断区域未观察到微裂纹。

图3  断裂面

图4  断裂面宏观形貌

2.2.3 低倍检验

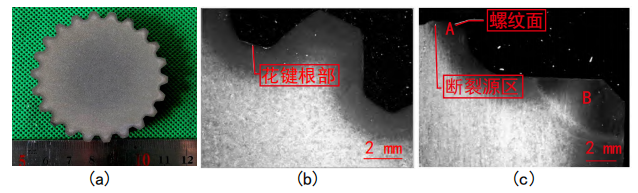

靠近断裂面的花键部位截面低倍组织形貌见图5（a），存在渗碳层特征，未观察到其它明显低倍缺陷。在体视显微镜下观察，花键部位剖面形貌见图5（b），表层存在渗碳层特征；在靠近断裂源区的螺纹根部也存在渗碳层特征，并且花键端部存在一扇形区域，见图5（c）中 B 区域。

2.2.4 显微硬度检查

在图5（b）的轴向处截取剖面试样，经镶嵌、磨抛后采用9.8N试验力对靠近断裂面的花键和螺纹部位做显微硬度检查，结果见表2。

图5 花键部位横向低倍形貌

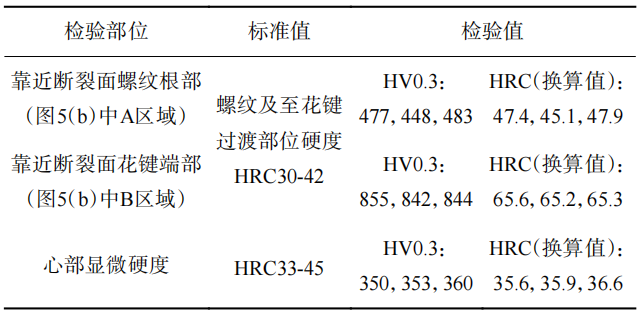

表2 硬度检验值

从显微硬度检测结果来看，靠近断裂面的螺纹根部 HRC（换算值）为45.1～47.9HRC，超过了螺纹硬度HRC30～42的技术要求。花键端部 B 区域很高的硬度异常，应与螺纹部分退火操作工艺不当有关。心部 HRC（换算值）为35.6～36.6HRC，满足心部硬度HRC33～45 的技术要求。

2.2.5 金相组织检验

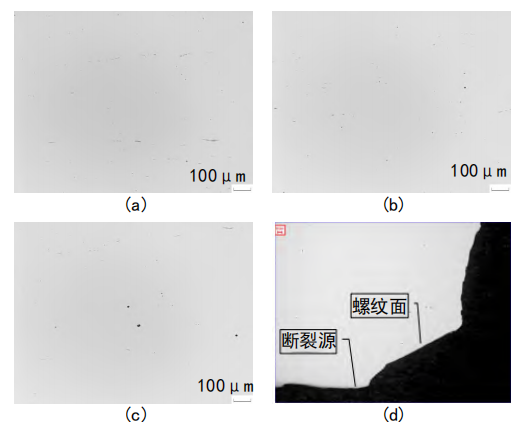

从断裂部位切取轴向剖面样品，经镶嵌、磨抛后置于LEICADMI5000M 光学显微镜下观察，按照 GB/T10561-2005 标准中的实际检验 A 法评定，其非金属夹杂物级别评定结果为：A2.0，B0，C0，D1.0，DS0.5，符合齿轮设计要求。非金属夹杂物形貌如图6（a）、（b）、（c）所示。断裂源处的抛光态形貌如图6（d）所示，可见断裂起源于螺纹根部。

图 6  非金属夹杂物形貌及断裂源处抛光态形貌

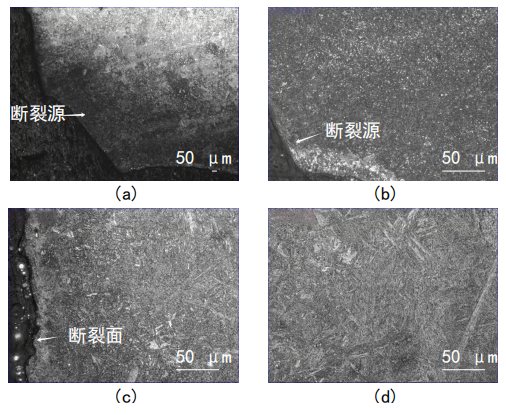

断裂源处金相组织见图7（a），断裂源处存在渗碳层特征；断裂源标识区域进一步放大后见图7（b），金相组织为回火马氏体+残余奥氏体；断口处金相组织见图7（c），为回火马氏体；心部金相组织见图7（d），为回火马氏体。

图7 断裂源处金相组织、断口处金相组织及基体金相组织

2.2.6 SEM形貌分析

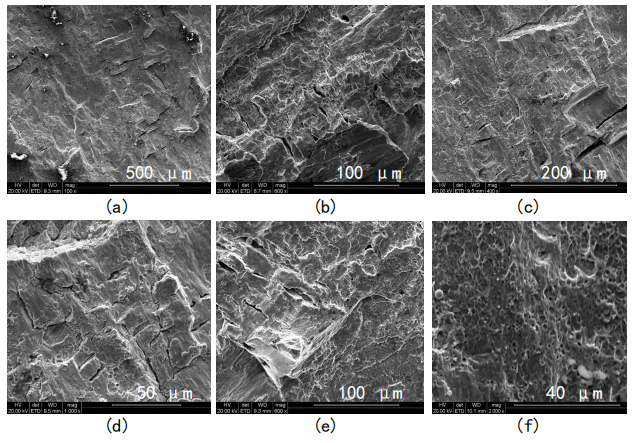

将断裂面充分清洗后置于扫描电子显微镜下进行观察，螺纹根部断裂源处SEM 形貌见图8（a）、（b），存在擦伤痕迹和大致平行的二次裂纹；断口上大部分区域可见大致平行的二次裂纹和疲劳辉纹，见图8（c）、（d）；靠近中间瞬断区 SEM 形貌为大致平行的二次裂纹、疲劳辉纹和韧窝，见图 8（e）；瞬断区 SEM 形貌为韧窝，见图8（f）。

图8   断裂面SEM形貌

根据以上理化试验结果可知，该断裂的主动锥齿轮化学成分符合 22CrMoH 钢的技术要求，心部硬度符合设计要求，断裂处非金属夹杂物级别评定结果为：A2.0，B0，C0，D1.0，DS0.5。断裂面位于靠近花键过渡R处（见图3）的螺纹根部，大致和轴线方向垂直，断裂面未见明显的塑性变形和机械损伤，为脆性断裂特征；最后瞬断区域靠近断口中心位置，断裂起源于螺纹根部；断口SEM形貌分析可见大致平行的二次裂纹和疲劳辉纹，具有疲劳断裂典型的微观特征；断裂源处轴向剖面金相样品上可见螺纹面具有明显的渗碳层特征，金相组织为回火马氏体+残余奥氏体，硬度检测结果为45.1～47.9HRC，超出螺纹硬度HRC30～42的技术要求。

靠近花键过渡R（见图3）处为应力集中部位，该部位的螺纹根部又增加了其应力集中程度，此处受到外力作用时容易萌生裂纹源；断裂处螺纹根部存在渗碳特征，硬度检测结果超出了技术要求；硬度较高时脆性较大，加之受到冲击载荷时容易萌生裂纹。

综上所述，断裂主要原因：①断裂部位的螺纹面存在渗碳层特征，其硬度偏高，脆性增大；②该断裂的主动锥齿轮断裂性质为疲劳断裂，断裂源区位于靠近花键过渡 R 处的螺纹根部，为应力集中明显区域，在热处理和受到冲击载荷时容易萌生裂纹源，进而不断扩展，最终导致疲劳断裂。

改进前为热前车螺纹工艺，存在诸多不合理因素，是引发前述螺纹断裂失效的核心诱因。热前车螺纹形成的尖角热处理时会产生严重的应力集中，虽然通过螺纹退火工艺可以降低硬度并去除部分应力，但并没有从工艺上得到可靠的保证；如果退火工艺稍有不当，还容易产生其他不良问题。对螺纹进行防渗涂覆易出现涂刷不均、漏涂现象，形成高硬度渗碳层。热前加工的螺纹经防渗、热处理及退火后，还需要进行螺纹修整，修整螺纹需要人工对刀修整，工艺复杂、效率低还不易保证螺纹精度。因此，现在将螺纹加工工艺由原热前加工螺纹改为热后硬车螺纹。

具体工艺如下：热前螺纹不加工并外圆留出余量→螺纹部位防渗涂料防渗→渗碳淬火回火→螺纹部位退火处理→热后硬车螺纹外圆、R圆角及螺纹。改进后工艺分析具体如下。

（1）热前螺纹外圆及过渡部位留余量，余量可以按渗层来确定，这样可以确保车加工后不会有渗碳层存在，也可以消除涂料不均和漏涂影响。

（2）在螺纹外圆及过渡部位进行防渗处理可以降低硬度，也便于硬车螺纹加工。

（3）螺纹未加工成型，没有螺纹复杂形状的尖角，热处理时避免了严重的应力集中产生。

（4）材料淬透性较高时（如22CrMoH材料），需要在车螺纹前对螺纹部位进行退火，以保证螺纹部位硬度在HRC30～42范围内；当材料的淬透性能较低（如20CrMnTi材料）时，一般不需要退火就可以保证硬度在HRC30～42，则可以取消车螺纹前的退火工序。

（5）硬车螺纹时，先车加工螺纹外圆、过渡部位及R圆角，再精车螺纹成型，这样可以消除热处理应 力集中的影响，同时直接保证螺纹精度。

综上分析，改进后的热后硬车螺纹加工工艺是一个理想工艺，可以从根本上解决上述不利影响。采用热后硬车螺纹工艺后，螺纹断裂问题得到明显改善，市场故障发生率大幅下降。

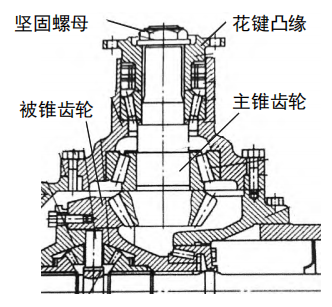

车桥齿轮装配基本结构见图9，主锥齿轮依靠两套圆锥滚子轴承定位装配于桥壳，借助垫圈、花键凸缘配合螺母锁紧，为主锥齿轮轴承施加预紧力。

图9    车桥齿轮装配结构图

为保障主动锥齿轮平稳运行、提升轴系轴向刚度，保证主、从动锥齿轮啮合状态良好，需对主动锥齿轮轴承施加合理预紧力。轴承预紧力的存在会使连接螺纹始终处于拉伸预紧状态，螺纹内部持续承受拉伸载荷。若主动锥齿轮花键与花键凸缘装配间隙超标，将导致花键副与弧齿锥齿轮无法同步贴合、协同变形。车辆起步瞬时，花键间隙尚未消除，扭矩将暂时由螺纹结构单独传递，使螺纹承受瞬时冲击载荷，直至花键完全贴合后，扭矩才由花键副正常传递。同理，车辆倒车使齿轮反向运转，或主轴承受反拖扭矩作用时，反转瞬间的冲击扭矩同样先由螺纹连接承担，待花键完全接触后再切换为花键传力。

尤其对于新能源电驱车型及配备缓速器系统的车辆，其制动模式与传统轮边制动存在显著差异。车辆减速滑行及制动过程中，主锥齿轮会持续承受传动系前端传递的反拖扭矩，促使主、从动锥齿轮由正向啮合状态切换为反向啮合状态。车辆频繁切换加速与滑行制动工况时，锥齿轮啮合面将在正向与反向状态间反复交替。受花键装配间隙影响，啮合状态切换的瞬时会对螺纹产生高频转矩冲击。由此可见，花键间隙配合对螺纹受力极为不利，长期反复的冲击载荷易诱发螺纹疲劳断裂。若主动锥齿轮花键与花键凸缘采用过盈配合结构，花键与齿轮轴可同步传递扭矩，螺纹仅承受静态拉伸预紧力，可从根本上规避上述交变转矩冲击问题。

花键的过盈可采用两种方式实现，一是改变花键公差等级，进行过盈配合设计；二是增加主锥外花键螺旋角参数。第二种方式既方便装配，又可实现过盈配合，更具实用性。改进前的花键设计存在0～0.12mm的间隙配合，文章采用增加螺旋角参数的方法进行改进，螺旋角的选取与花键配合长度相关，一般选在12'～19'之间较为合适，并在客户端进行装配验证，结果满足花键过盈配合的要求。在热后硬车螺纹的新工艺和外花键增加螺旋角改进后的主锥齿轮，经过多年跟进，市场上反馈螺纹断裂问题逐渐减少，近年来基本没有断裂事故反馈，螺纹断裂问题得到了彻底解决。

文章基于材料断裂形貌学分析与金相学分析方法，首先分析得出了车桥主动锥齿轮轴螺纹断裂问题的原因：螺纹根部应力集中、局部硬度过高，叠加花键装配间隙的交互耦合作用，最终引发螺纹断裂。然后从螺纹加工工艺和装配方面提出了针对性改进措施：①主锥螺纹采用热后硬车工艺可以消除很多不利因素，是一个理想的加工工艺；②螺纹及过渡部位硬度需控制在HRC30～42以内；③花键采用过盈配合。经过台架和多年实际验证，该问题得到了有效解决。

因此，在车桥锥齿轮轴螺纹设计强度达标的基础上，设计与加工环节采用文中所提出的优化改进措施，可有效解决客车后桥主动锥齿轮螺纹断裂故障，具备良好的工程实用性与推广应用价值。
