随着制造业对关键传动部件精度要求的不断提高,高精度齿轮的加工成为制约高端装备性能与可靠性的重要环节。本文针对磨齿机头架核心零件(3级精度轴齿轮)加工精度衰减、能力不足问题,通过优化夹具与顶尖结构、调整工艺路线、选型砂轮与磨削参数、建立数字化监控系统及全流程质量管控,实现稳定批量加工。该项目解决了生产配套需求,积累了高精度齿轮高效加工经验,提升了制造能力与工艺标准化水平。

高精度齿轮是精密传动系统的核心部件,其加工质量直接影响到整机的传动精度、噪声水平、振动特性与使用寿命。YK7236磨齿机头架分度传动链中使用的轴齿轮为3级精度 ,该零件加工长期以来依赖于瑞士进口的MAAG10磨齿机进行加工。然而,随着设备服役年限超过20年,机械部件磨损、液压系统老化、电气控制系统精度下降等问题日益突出,原有工艺已无法稳定满足3级齿轮的加工要求。与此同时,库存备件消耗殆尽,外协加工周期长、成本高、质量不可控,生产配套面临严峻挑战。为解决这一制约企业发展的技术瓶颈,开展3级精度轴齿轮的加工工艺攻关与系统优化。本文系统总结了该项目的实施背景、技术难点、攻关路径、关键技术措施、实施过程与量化成效,并提出了未来技术深化方向,以期为类似高精度齿轮的高效加工提供可复制的技术范式。

YK7236-22-327与YK7236-22-316轴齿轮都属于少齿数、大模数、细长轴类精密齿轮,其主要技术参数如下:

模数:2mm

齿数:17

精度等级:3级(GB/T10095.1-2001)

总长:310mm

材质:20CrMnTi,渗碳淬火硬度HRC58-62

该齿轮轴的主要加工参数及加工精度如表1所示。

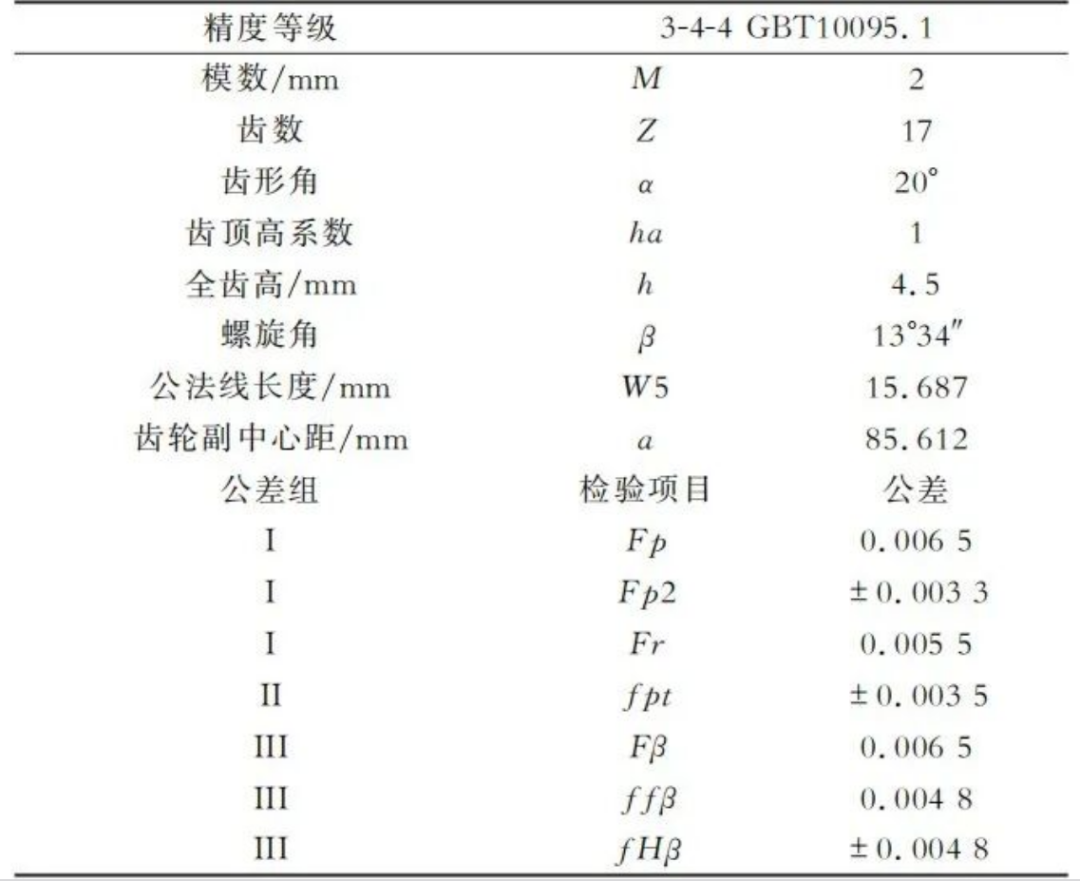

表1 齿轮参数表

该类零件具有以下加工难点:

(1)少齿数效应:齿数少导致磨齿时砂轮与工件的啮合齿数有限,磨削力波动大,易产生振纹,且砂轮磨损速率显著高于常规齿轮。

(2)细长轴结构:零件长径比约12∶1,磨削力作用下易产生弹性变形,影响齿向精度。

(3)基准依赖性高:齿部精度对两端中心孔与机床上下顶尖的同轴度极为敏感,任何微小的基准偏差都会被放大至齿面加工误差。

(4)热处理变形控制难:渗碳淬火后齿部变形难以完全消除,对后道磨齿工序的余量均匀性提出更高要求。

原加工设备MAAG10磨齿机为20世纪70年代产品,采用机械展成式磨削原理,其蜗轮副传动精度、导轨直线度、主轴径向跳动等关键精度指标已严重下降。经检测,该设备加工出的齿轮齿距累积误差达到5级,齿形、齿向误差也超出3级公差带,已无法满足生产要求。

尝试在YKZ7230磨齿机上进行加工试验,但经过十余次参数调整仍无法稳定达到3级精度。本文对失败原因进行了系统复盘,识别出以下关键问题。

(1)夹具配合间隙过大:原有夹具内孔与轴齿轮夹持外圆配合间隙达0.015~0.025mm,导致装夹偏心,影响磨齿余量分布。

(2)顶尖结构刚性不足:固定顶尖不可调,上下顶尖同轴度无法补偿,工件旋转时产生径向跳动。

(3)中心孔质量不佳:热处理后中心孔未进行修研,存在碰伤、变形,定位精度下降。

(4)砂轮选型不当:原选用普通白刚玉砂轮,磨削比低,修整频次高,且磨削区温度高,易产生磨削烧伤。

(5)磨削参数未优化:进给速度、切削深度等参数沿用了常规齿轮加工经验,未针对少齿数特征进行调整。

项目组确立了以下量化目标:

(1)工艺能力目标:在YKZ7230T4磨齿机上稳定实现3级精度齿轮加工,齿距累积公差Fp≤0.012mm,齿形公差ff≤0.008mm,齿向公差fβ≤0.009mm。

(2)生产效率目标:单件加工时间由原MAAG10的4.5h压缩至2h以内。

(3)质量稳定性目标:批次加工合格率≥95%,CPK≥1.33。

夹具是连接工件与机床的关键接口,其精度直接决定磨齿基准的准确性。项目组对夹具系统实施了“三步走”优化策略。

(1)夹具结构优化

原夹具为整体式结构,内孔磨损后无法修复。项目组将其改为分体式结构,由夹具体与可更换精密衬套组成。衬套内孔与轴齿轮夹持外圆配合间隙由0.015~0.025mm压缩至0.005~0.008mm,采用H6/h5精密配合等级。

(2)夹具材料与热处理工艺改进

夹具基体采用38CrMoAlA氮化钢,经调质+氮化处理,表面硬度≥HV950,耐磨性提升3倍以上。精密衬套采用GCr15轴承钢,淬火硬度HRC60-62,内孔经精密磨削+研磨加工,圆度≤0.002mm。

(3)夹具在线检测与补偿

在夹具基体上设计安装精密电感式位移传感器接口,可实现在线检测工件径向跳动,并根据检测结果对机床顶尖位置进行微调补偿。

项目组突破传统工序顺序思维,基于“基准先行、误差隔离”原则对工艺路线进行重构。

(1)增设中心孔精密磨削工序

热处理后增加中心孔磨削工序,采用高精度中心孔磨床,以齿部外圆为基准,对两端中心孔进行精密修磨。中心孔锥面圆度由原0.005mm提升至0.0015mm,表面粗糙度Rα由1.6μm降至0.4μm。

(2)精外磨工序前置

将精外磨工序由磨齿后调整至磨齿前,以精密修研后的中心孔为基准,精磨齿部外圆及轴颈,确保磨齿时夹持外圆的圆柱度≤0.003mm。

(3)增加去应力回火工序

在粗车后、精车前增加低温去应力回火工序,消除粗加工残余应力,减少精加工后的变形量。

(4)优化磨齿余量分配

通过三坐标测量机对热处理后齿部变形量进行统计分析,将磨齿余量由原单边0.12~0.15mm调整为粗磨0.08mm、精磨0.03mm的分层磨削策略,既保证了变形层被去除,又避免了过切导致的硬度下降。

(1)可调顶尖结构设计

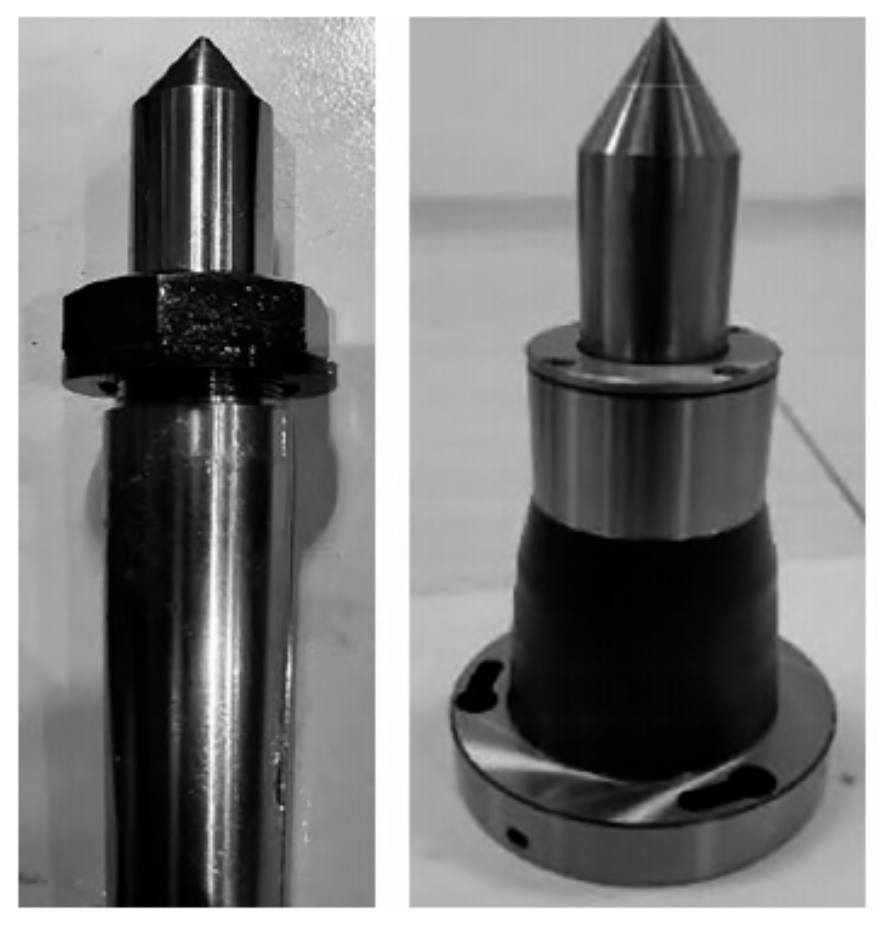

将原固定下顶尖(如图1所示)改为径向可调式顶尖结构(如图2所示),在顶尖套筒周向120°均布三组精密微分调节机构,可实现X/Y方向0.001mm级微量调整。上顶尖采用液压浮动顶尖,既可保证定心精度,又能自动补偿工件长度方向的微小差异。

图1 固定顶尖      图2 精密可调顶尖

(2)顶尖同轴度校准规程

制定标准化顶尖同轴度校准作业指导书,明确使用高精度检验棒+千分表的测量方法,规定上下顶尖同轴度允差≤0.003mm,校准频次为每班首件必检、换型必检、每4h抽检。

(3)顶尖状态监控

在液压顶尖油路中加装压力传感器,实时监控顶尖顶紧力,发现异常波动自动报警,防止因顶紧力不足导致的工件松动。

(1)砂轮选型试验

针对少齿数齿轮磨削易磨损问题,开展了砂轮材质、粒度、硬度的正交试验。材质对比:普通白刚玉(WA)→铬刚玉(PA)→陶瓷结合剂立方氮化硼(CBN)粒度对比:80#→100#→120#硬度对比:J级→K级→L级试验结果表明:采用电镀CBN砂轮(粒度120#,浓度150%)的综合效果最佳,单次修整可加工零件数由原3件提升至25件,磨削比提升8倍以上,且磨削区温度降低30%,无磨削烧伤风险。

(2)磨削参数优化

基于响应曲面法(RSM)建立磨削参数与齿面精度、表面质量、加工效率的回归模型,优化得出最佳参数组合。

砂轮线速度:45m/s

工件转速:80r/min

径向进给速度:粗磨0.8mm/min,精磨0.3mm/min

轴向进给速度:粗磨2.5m/min,精磨1.2m/min

光磨次数:3次

(3)砂轮修整策略优化

针对CBN砂轮修整成本高的问题,采用“粗磨-精磨”分区修整策略:粗磨区采用常规修整量,精磨区采用微量修整,将砂轮使用寿命由原200件延长至350件。

为提升加工过程可控性,项目组联合设备供应商开发了磨齿过程数字化监控系统。

(1)磨削力在线监测

在工件主轴轴承座安装三向压电式测力传感器,实时采集磨削力信号。通过时域、频域分析,建立磨削力特征值与砂轮磨损状态、磨削颤振的对应关系,实现砂轮修整预警与磨削参数自适应调整。

(2)声发射监测

在砂轮架主轴箱安装声发射传感器,监测磨削区高频应力波信号,有效识别砂轮钝化、磨削烧伤等早期故障。

(3)加工数据追溯

建立磨齿加工数据库,记录每件零件的设备参数、工艺参数、检测数据,形成完整的产品电子档案,支持质量追溯与工艺持续改进。

5件齿轮轴磨齿后,经检测:

齿距累积公差Fp:0.009~0.011mm(标准要求≤0.012mm)

齿形公差ff:0.006~0.008mm(标准要求≤0.008mm)

齿向公差fβ:0.007~0.009mm(标准要求≤0.009mm)

齿面粗糙度Rα:0.32~0.40μm(标准要求≤0.50μm)

所有检测项均符合3级齿轮精度标准 ,合格率100%。

后续20件小批量验证中,一次 交检合格率96.7%(1件因中心孔碰伤返修),CPK值达1.42,表明工艺能力充足、过程稳定。

在轴齿轮精度提升的同时,生产效率也得到较大提升(如表2所示)。

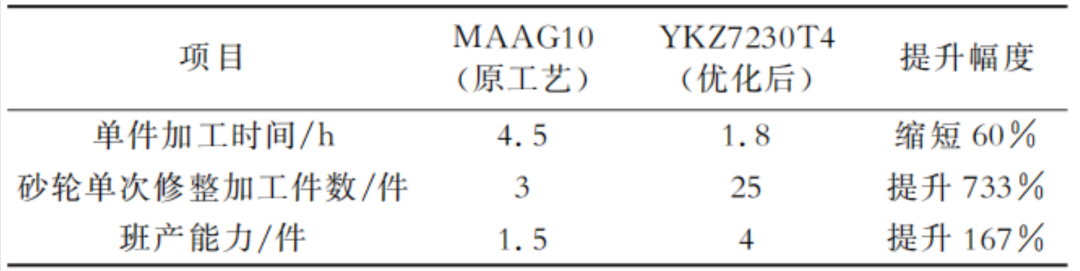

表2 效率对比数据表

破解了3级精度轴齿轮加工瓶颈,实现从“依赖进口旧设备、外协受制于人”到“自主可控、高效稳定”的跨越。截至目前,已累计加工合格零件260余件,完全满足磨齿机头架分度传动链配套需求,结束了该零件长期外协的历史。

此次攻关首次在国产磨齿机YKZ7230T4上实现了3级精度轴齿轮的批量稳定加工,积累了包含夹具设计、顶尖改造、砂轮选型、参数优化、过程监控、质量管控在内的全套技术方案,形成了企业首个高精度齿轮高效加工工艺规范。

项目形成的《3级精度轴齿轮磨齿加工工艺规范》《YKZ7230T4磨齿机操作与调整标准化手册》已在企业内部发布,并在其他3种高精度齿轮零件上进行了移植应用,均取得良好效果,显示出较强的技术普适性与推广价值。

本文通过系统性的工艺优化、设备改造、数字化赋能与质量管控,成功在YKZ7230T4高效磨齿机上实现了3级精度轴齿轮的稳定、高效、批量加工,不仅解决了生产急需,也为企业高精度齿轮的高效加工提供了完整的技术解决方案。未来,我们将在以下方向持续深化。

(1)工艺知识图谱构建:基于本次攻关积累的数据与经验,构建高精度齿轮磨削加工知识图谱,实现工艺决策的智能化推荐。

(2)自适应加工系统开发:融合磨削力、声发射、振动等多源传感信息,开发磨削参数实时自适应优化系统,进一步提升加工效率与质量稳定性。

(3)数字孪生系统应用:建立磨齿加工数字孪生模型,实现加工过程的可视化仿真、预演与优化,缩短新品调试周期。

(4)工艺平台化拓展:将本次攻关形成的工艺范式拓展至其他类型高精度齿轮(如内齿轮、螺旋锥齿轮、人字齿轮),构建企业高精度齿轮高效加工技术平台。
