齿轮传动是指由齿轮副传递运动和动力的装置，它是现代各种设备中应用最广泛的一种机械传动方式。它的传动比较准确、效率高、结构紧凑、工作可靠且寿命长。

齿轮传动方式有很多种，今天我们就通过动图来说说不同的齿轮传动方式。


很多种，今天我们就通过动图来说说不同的齿轮传动方式。




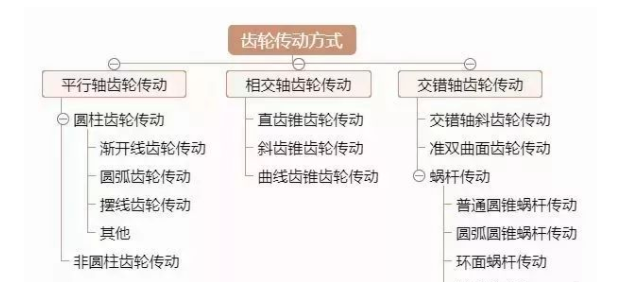

圆柱齿轮传动




两个齿轮啮合时候齿轮的主轴相互平行的时候我们叫做平行轴齿轮传动。也叫圆柱齿轮传动。具体分为下面几个类型：直齿轮传动、平行轴斜齿轮传动、人字齿轮传动、齿轮齿条传动、内齿轮传动、摆线齿轮传动和行星齿轮传动等。


1. 直齿轮传动↓

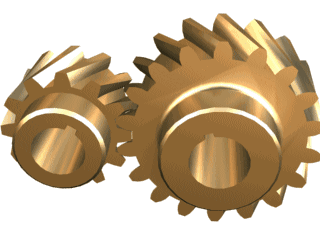

2. 平行轴斜齿轮传动↓

3. 人字齿轮传动↓

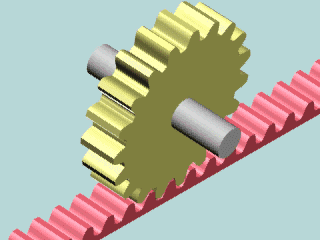

4. 齿轮齿条传动↓

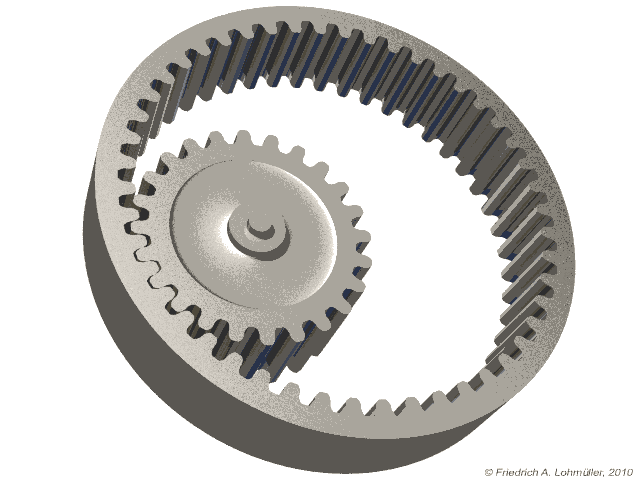

5. 内齿轮传动↓

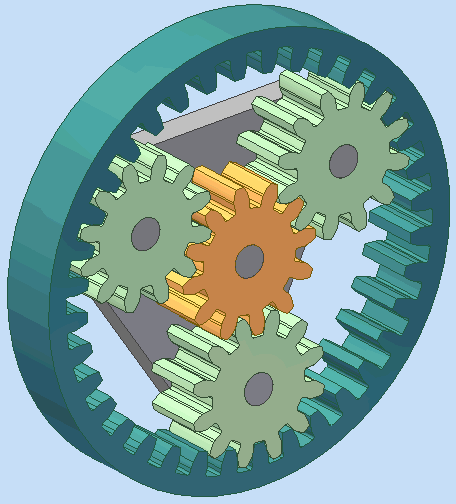

6. 行星齿轮传动↓



锥齿轮传动




如果两个主轴相互不是平行的时候，叫做相交轴齿轮传动，也叫锥齿轮传动。具体分为：直齿锥轮传动、斜齿锥齿轮传动和曲线齿锥齿轮传动等。

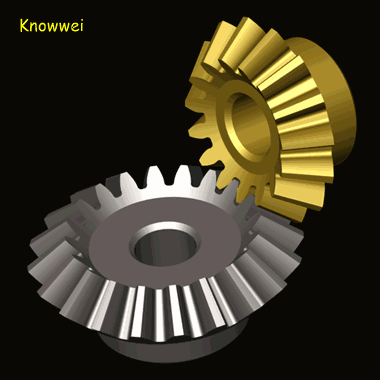

1. 直齿锥轮传动↓

2. 斜齿锥齿轮传动↓



交错轴齿轮传动




当两主轴空间异面交错的时候，叫交错轴齿轮传动。有交错轴斜齿轮传动、准双曲面齿轮传动和蜗杆传动等。

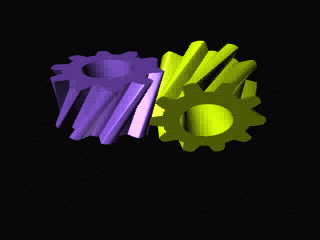

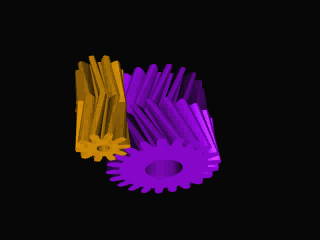

1. 交错轴斜齿轮传动↓

2. 准双曲面齿轮传动↓

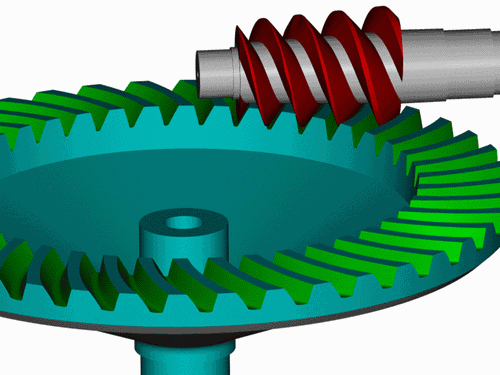

3. 蜗杆传动↓





十种不常见的齿轮传动




1. 圆柱齿轮传动1↓

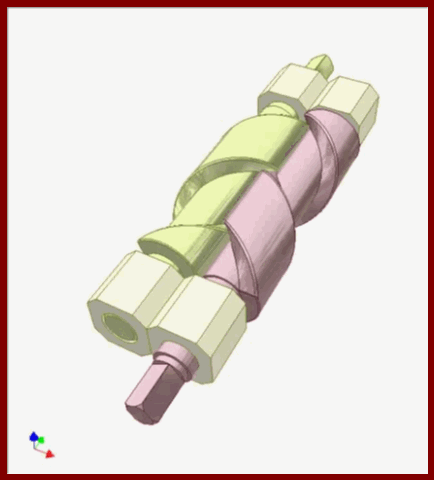

2. 圆柱齿轮传动2↓
每个齿轮（螺杆）都只有一齿，齿轮端面宽度必须大于齿轴间距。

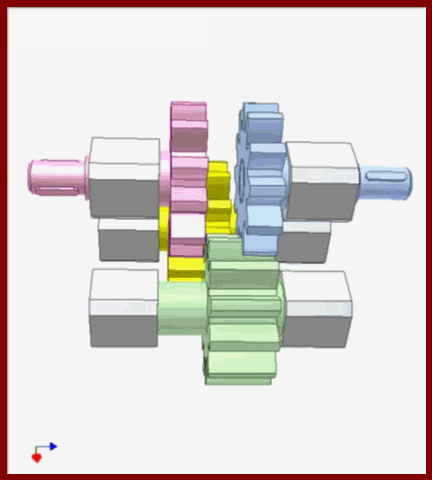

3. 4个小齿轮同轴反向旋转↓
这个机制被用来代替3锥齿轮传动，以避免使用垂直轴。
4. 齿轮联轴器1↓
内部齿轮没有轴承。
5. 齿轮联轴器2↓
内部齿轮没有轴承。

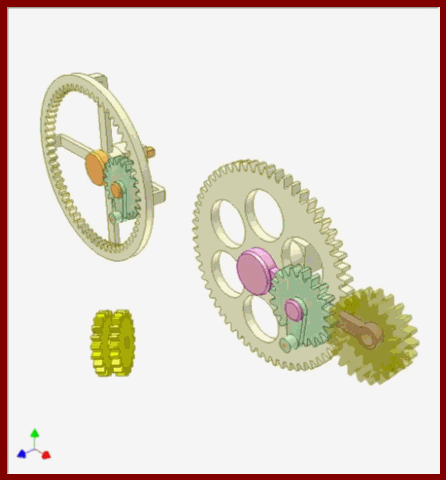

6. 内外部齿轮↓

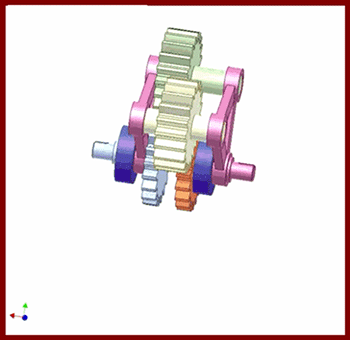

7. 齿数相等的齿轮减速器↓
这是一个通常被认为是不可能实现的结果。

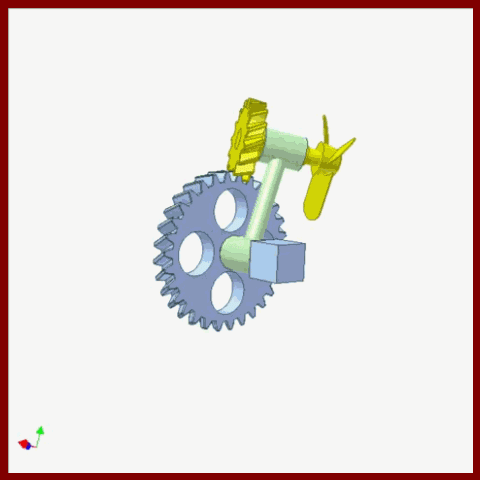

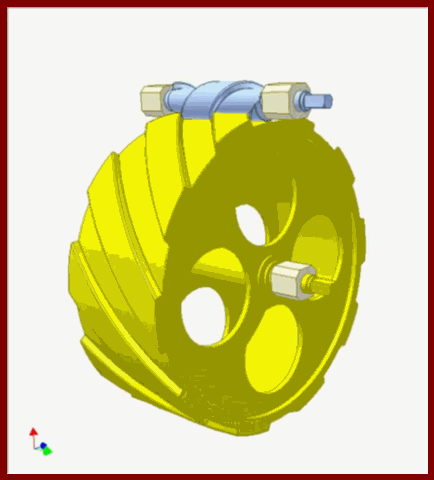

8. 螺旋齿轮传动1↓
辅助器外螺旋传动。

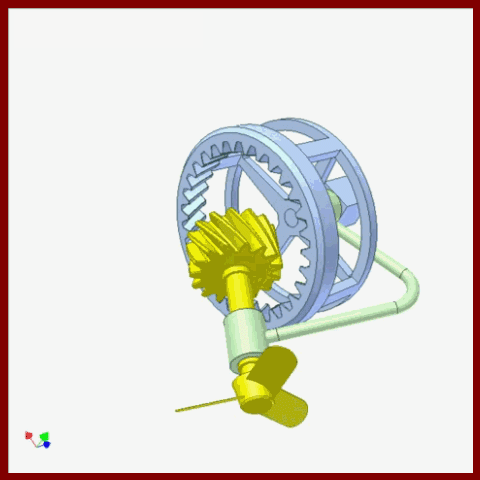

9. 螺旋齿轮传动2↓
辅助器内螺旋传动。

10. 螺旋齿轮传动3↓
