随着工业自动化水平的不断提高，电动执行器作为重要的执行器，在各种自动化装备、机器人等领域发挥着越来越重要的作用。其高精度齿轮传动系统是实现运动控制与定位精度的核心部件，直接影响装备的性能与稳定性。在制造、航空航天、医疗器械等领域对运动控制精度与稳定性提出了更高的要求，开展电动执行器高精度齿轮传动系统研究与优化研究具有重要意义。然而，在高速精密应用领域，传统的齿轮传动系统往往会遇到振动、噪音和精度降低等问题。因此，对其动力学性能进行深入分析并进行优化设计已成为目前的一个热门课题。本论文将深入研究齿轮传动系统的结构与运行机理，采用先进的建模技术与优化方法，有效提高传动系统的性能与稳定性，满足现代工业对高精度、高效率的要求。

电驱动高精度齿轮传动系统在现代机械设备中发挥着重要作用，尤其是在需要精确控制方位角、承受复杂载荷变化的情况下。就某机械装置来说，内置角齿轮传动系统是回转件的核心部件，它直接关系到设备的稳定性和寿命。该齿轮传动系统由多个部件组成，其中包括惰轮、内啮合齿轮、锥齿、蜗轮蜗杆等关键组件。内啮合齿轮提供高精度传输功能，惰轮和蜗轮蜗杆则在传递动力的同时实现了速度调节和扭矩增减的功能。锥齿则用于传递方位角度，确保设备在运行期间准确定位。

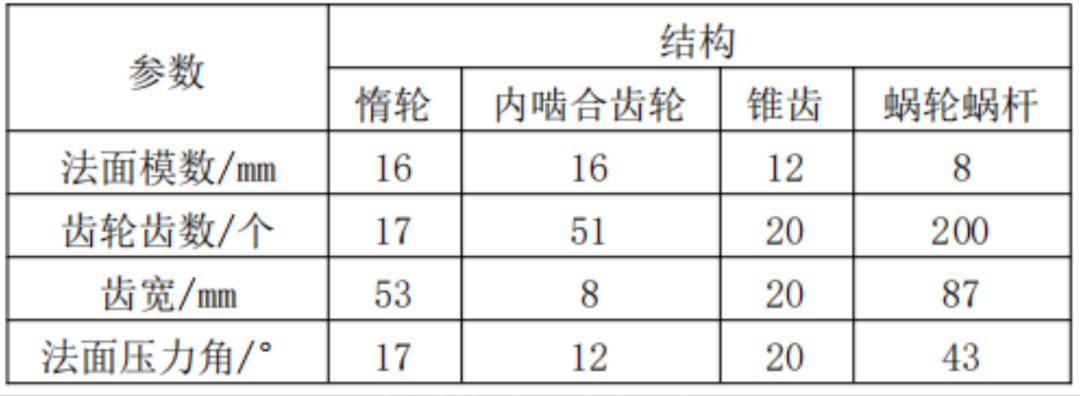

表1 该齿轮传动系统参数

各部件协同工作，形成一套复杂、高效的齿轮传动系统，实现了传动装置的可靠传动与转向控制。但由于其工作环境复杂，长期使用，其动力学特性直接影响到其使用寿命与稳定性。

为了深入研究电动执行器高精度齿轮传动系统的动态特性以及其对疲劳寿命的影响，本文采用了Adams（Automatic Dynamics Analysis of Mechanical System）软件进行系统的仿真，并构建了该系统的有限元模型。有限元模型采用离散化的方法，把系统的结构划分为若干个小单元，以近似的方式描述系统的行为与响应。

在进行有限元分析前，必须先对各部件的材料参数进行设定。这些参数包括惰轮、内啮合齿轮、锥齿、蜗轮蜗杆等，齿轮传动系统建模是非常重要的，由于材料特性对结构的刚度及振动性能有直接的影响。在本文中，根据材料的实际性能参数设定各部件的材料参数，从而保证了模型的准确、可靠。

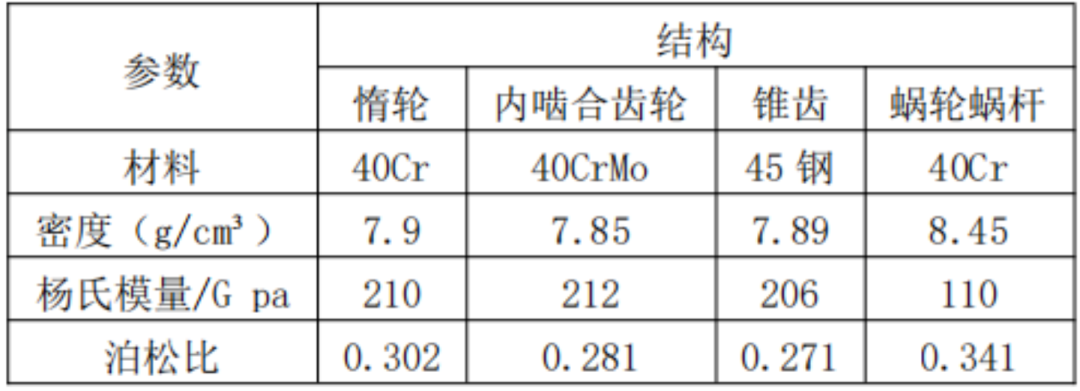

表2 各个零部件的材料参数

确定了材料参数后，就是建立齿轮传动系统的有限元模型。在建立系统时，应充分考虑系统的总体结构以及各部件间的相互联系。尤其是对齿轮传动系统而言，其关键零部件如齿轮、轴承、蜗杆等的几何特征及其相互间的相互影响需要得到准确的描述。从而可以精确地模拟系统的运动及载荷传递过程。

建立好模型之后，划分模型是非常重要的一个步骤。网格划分直接关系到模拟结果的准确性和计算效率。为保证模型的准确性，采用自动剖分方法对网格进行自动剖分，设定合理的剖分尺度。考虑到齿轮传动系统动力学特性分析的需要，采用3mm的网格划分方法，更好地反映了系统的微小变化及振动。

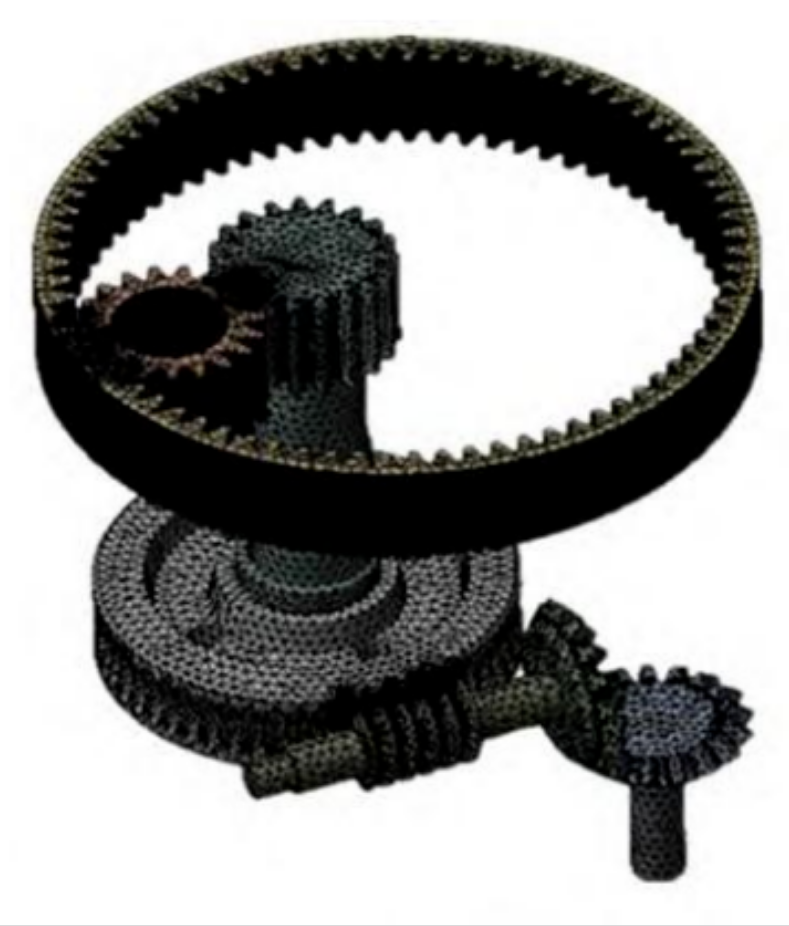

图1 齿轮传动系统的有限元模型

最后完成的齿轮传动系统有限元模型结构见图1，该模型将为后续对系统动态特性和疲劳寿命影响的分析提供基础，并为优化设计提供重要参考。

齿轮传动系统动力学分析是评价其运动特性与响应特性的一种重要手段。这一节介绍了用有限元方法分析齿轮传动系统动力学特性的建模与求解过程，给出了相应的数学表达式。

对于任意一种动力传动系统，其结构平衡方程式如下：

其中，M表示齿轮传动系统的整体质量矩阵，C表示系统的阻尼矩阵，K表示系统的刚度矩阵，u、u、u分别表示系统的节点位移、速度以及加速度向量。

在忽略阻尼影响的情况下，结构动平衡方程（1）转换为：

各个节点在平衡位置进行简谐振动时，位移η的计算式为：

其中，A表示振幅向量，其对应的频率用ω表示，ϕ表示相位角。

将式（2）代入式（3）中，得到：

通过式（4），可以计算出齿轮传动系统任意一阶固有频率ω以及其对应的振型A。

齿轮传动系统动态特性分析属于计算二阶常数微分方程初值问题，其表达式为：

在公式（4）的基础上，通过振型叠加方法进行公式（5）的求解，引入变换后得出：

其中，F（t）表示动力特性影响变量。获取各个振型的影响结果后，对结果进行叠加处理即可获取齿轮传动系统的总响应结果，其计算公式为：

以上是用有限元方法分析齿轮传动系统动力学特性的基本数学公式，利用这些公式可有效地建立系统的动力学特性模型与分析方法，为后续的优化设计奠定基础。

在此基础上，结合前文建立的齿轮传动系统动力学模型，对该系统进行动力学分析，探索优化方法。根据所述模型，齿轮传动系统在各模态下的运动状态不同。实际应用中，主、从动轴间的扭矩、相角一直在变化，而在保持啮合关系完整的情况下，传动轴的定速比计算公式如下：

其中，θs和θm分别表示从动轴和主动轴的转角，i表示恒定传动比。在式（8）的条件下，传动轴的动力学特性基本稳定。但是，当啮合点不能重合，出现间隙或改变时，传动轴的角速度计算公式如下：

此时，传动比i具有动态变化特性，它所呈现的特征与传动轴的运动状态有很大的关系。根据（8）式及（9）式，可确定传动系统中驱动轴与驱动轴间的啮合力及速度。利用动力学特性分析方法，研究评价不同工作状态下系统的运动行为与响应，为系统优化设计提供依据。

齿轮传动系统动力学特性的优化是提高传动系统性能与可靠性的一个重要环节。通过合理的优化设计，可提高系统的运动响应，降低振动噪声，延长疲劳寿命。

（1）优化齿轮设计

通过对齿轮参数的调整，可有效地提高齿轮的传动效率，提高传动的平稳性和耐用性。调整齿轮的模数及齿数。增加齿轮的模数及齿数，可增加齿轮的强度，增加接触面，降低接触应力，提高传动效率。例如，在重载、高速的情况下，可选用模数较大、齿数较大的齿轮，如模数为5，齿数为30，以提高其承载力及稳定性。

对齿轮齿面进行了优化设计。选择合适的齿廓，可降低齿轮的啮合损耗，降低振动，提高传动效率，改善传动的平稳性。如采用修形齿轮、渐开线齿轮等方法，可降低齿轮啮合时的冲击与噪音，提高传动的平稳性与可靠性。

高强度合金钢及高性能高分子材料是齿轮常用材料，其力学性能好、耐磨性能好，对提高齿轮的耐疲劳、耐磨性能、延长传动系统使用寿命具有重要意义。例如，用高质量20CrMnTi合金钢或聚酰亚胺作齿轮，可有效地提高齿轮的耐用性，延长其使用寿命。

（2）改进传动装置结构

通过减小系统质量、减小惯性矩、增大结构刚度等措施，可有效地提高系统的动力响应及稳定性。通过减小传动系统质量，可以减小惯性，改善系统响应速度。例如，在电动执行器的传动系统设计中，可使用铝合金、复合材料等轻质材料代替传统的重型材料，以达到减轻系统质量、提高系统响应速度的目的。提高结构刚度能有效地减小振动与变形，提高传动精度与稳定性。如增加支承结构或支承，可有效地提高结构刚度，减小振动与变形。另外，采用较大直径轴承或增加轴承数目，还可提高系统刚度，从而提高系统稳定性。

（3）优化润滑系统

一个好的润滑系统能有效地降低摩擦损失、降低系统的温升、降低噪音、提高传动效率及稳定性。根据传动系统的工况及要求，选用适当的润滑油十分重要。选用润滑油时要综合考虑工作温度，载荷，转速范围等。一般情况下，在高速重载的情况下，应选用高黏度的润滑油，以保证润滑膜的稳定及耐磨性能。同时，在润滑油中加入抗氧化剂、抗磨剂等添加剂，可改善其耐老化、耐磨损性能，延长其使用寿命。

定期对传动系统进行润滑状况检查，包括润滑油清洁度、黏度、添加剂含量等，及时发现和解决润滑油老化、污染等问题。一般建议定期或工作时间更换润滑油，以保证润滑系统一直处于良好状态。

例如，对电动执行器齿轮传动系统进行维修时，选用适当的润滑材料就显得尤为重要。针对该系统，选择能适应极端低温环境（-20℃-120℃）的合成齿轮油为首选润滑油。这类齿轮油执行ISOVG320黏度等级，这一标准保证了它能够在各种工况条件下提供足够的油膜强度，满足高负荷高速运转条件下的润滑需求。

在润滑油中加入抗氧化剂、抗磨剂是进一步提高润滑油性能、延长使用寿命的必要措施。抗氧化剂能有效对抗氧化，减缓润滑油中金属氧化物的生成，防止金属零件因腐蚀而引起的附加磨损；此外，抗磨剂还可与金属表面发生化学作用，增加油膜的稳定性，降低摩擦，延长齿轮寿命。

为使润滑系统处于最佳运行状态，必须定期检查、更换润滑油。最好是每1000小时对润滑油的清洁度及黏度做一次全面的检查，这样才能及时发现隐患，并采取相应的措施。同时，以2000小时为周期进行润滑油的更换，保证了系统一直处于最佳状态，从而确保了整机的稳定可靠。这样既可以减少能源消耗，又可以避免不必要的维护、停工，具有长远的经济效益。因此，对润滑系统进行准确的管理与维护，对涉及动力传输的任何机器或电子器件来说，都是非常重要的。

（4）优化减振系统

通过在传动系统关键部位加装减振垫、减振弹簧等减振装置，可有效地吸收振动能量，降低振动幅值，达到减振降噪的目的。例如，为了降低齿轮传动系统运行时的振动及噪音，可在其输入、输出端分别装设阻尼弹簧。

通过增加支承梁、增加支撑点等措施，可有效地减小系统的振动与变形，提高传动系统的运行稳定性。例如，通过在传动系统关键部位增设支承梁或加强支承点等措施，可有效提高结构刚度、减小振动水平，从而提高系统的稳定性与舒适性。

通过以上优化措施，能够有效地改善齿轮传动系统的动力学性能，提高其运动响应速度、精度及稳定性，降低振动噪声，延长系统使用寿命。这些措施既能提高传动系统的性能，又能减少维修费用，降低能源消耗，更好地服务于实际应用。

本论文通过对电动执行器高精度齿轮传动系统动态特性的分析与优化，建立了齿轮传动系统的有限元模型及动力学分析模型，对齿轮传动系统的动力学特性进行了深入的研究，实现了齿轮传动系统的优化设计。在优化齿轮设计、改进传动装置结构、优化润滑系统和优化减振系统等方面，提出了一系列具体的优化措施，从而改善了传动系统的性能及稳定性。

本文的研究结果表明：对其进行合理的优化设计与改进，可显著改善其动力学性能，提高其传动效率、精度及稳定性，降低振动与噪声，延长其使用寿命。这些优化措施不仅能提高传动系统的效率与可靠性，而且能减少维修费用与能源消耗，使其更具实用价值。

但是，本研究也存在一定的局限性，如：针对具体应用场景，对传动系统的优化设计没有进行深入的探讨，没有考虑实际制造与装配过程中的某些因素等。因此，未来应提出更加有针对性的优化方案，并结合具体应用场景加以验证与实践，以进一步提升齿轮传动系统的性能与可靠性，以满足不同应用需求。
