本文详解机器人“关节”——旋转关节模组，介绍其由无框力矩电机、三类减速器、驱动器、编码器等六大部件协同工作的原理，梳理刚性驱动、准直驱、串联弹性驱动三条主流技术路线，指出行业正朝系统集成、降本增效方向发展，将推动机器人向民用场景加速渗透。

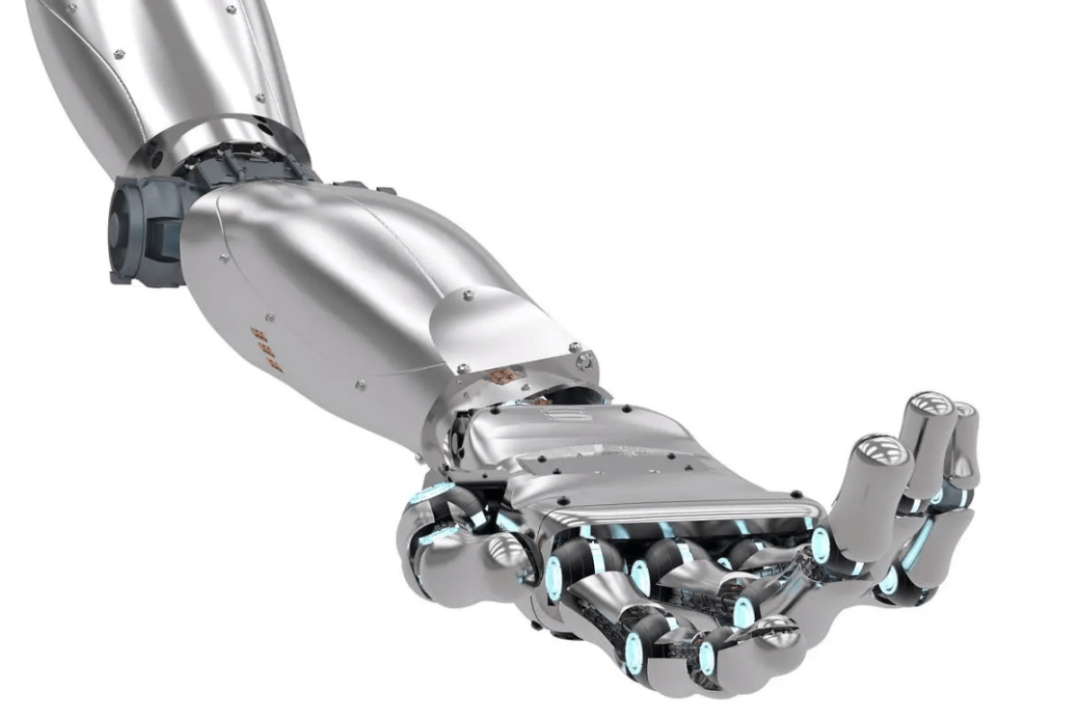

人类肩膀、肘部、膝盖等活动部位，统称为骨骼关节，是人体灵活运动的关键。对于机器人而言，旋转关节模组就相当于机器人的“关节”，是集自驱能力、姿态感知、精密输出于一体的高集成核心部件。

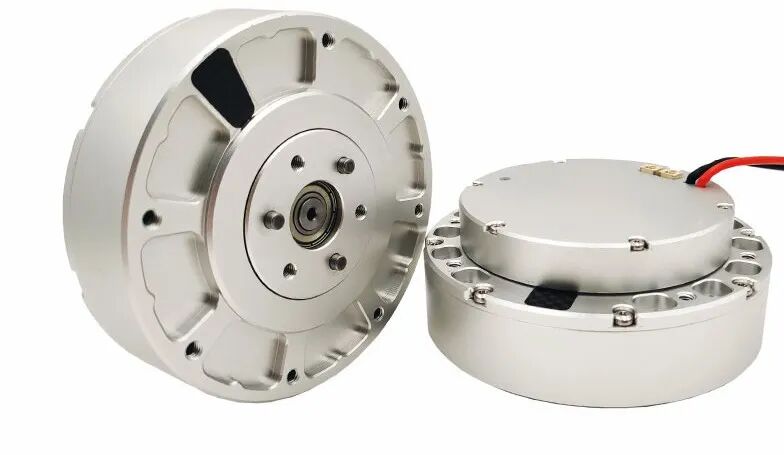

机器人旋转关节模组（Rotary Actuator）作为机器人执行机构的核心，主要负责机器人肩、肘、腕、髋、腰等所有关节的旋转运动。它能够将电机的旋转动能转化为机器人的关节动作，同时实现减速增扭、精密控制与实时姿态感知，是保障机器人灵活、稳定运行的核心基础硬件。

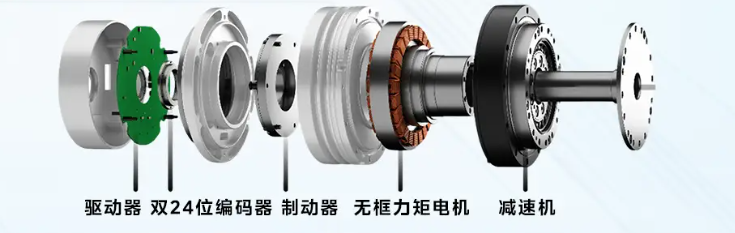

旋转关节模组是高度集成的机电一体化系统，结构精密、功能完整，核心由六大关键部分组成，各司其职、协同工作：

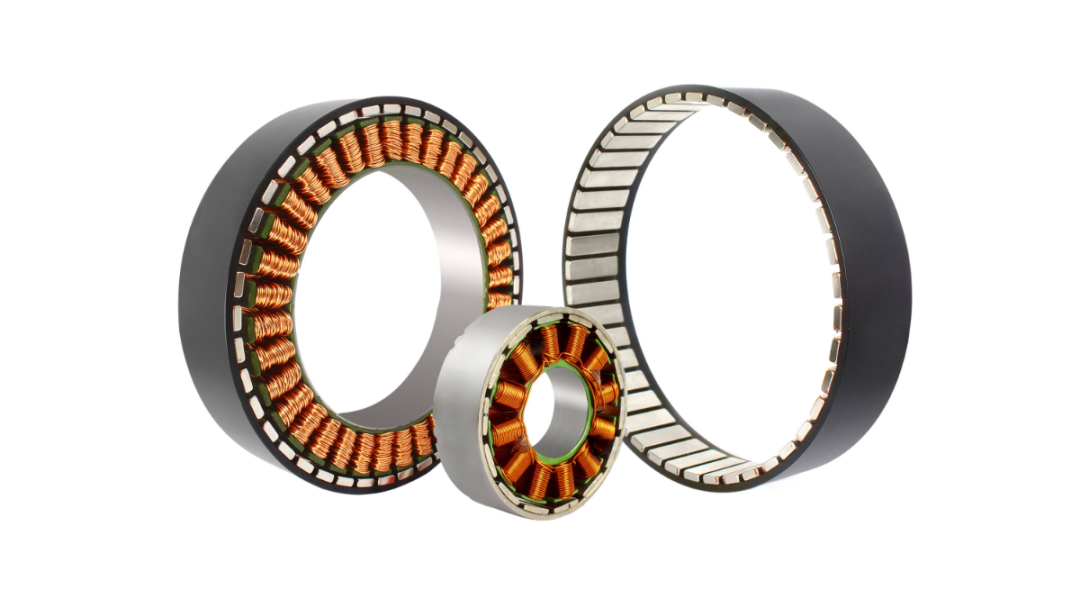

电机是机器人关节的动力来源，核心作用是将电能转化为机械能，为关节提供原始旋转动力。行业主流采用无框力矩电机，无外壳结构可实现定子与转子的直接集成，具备高扭矩密度、低惯量、响应速度快的优势，能够输出高转速、低扭矩的原始动力，适配各类机器人关节运动需求。
在电机品质管控环节，湖南永磁测控深耕永磁电机磁性能检测领域，旗下表磁、磁通测量专用设备，可对永磁体、电机转子开展全方位精准测控，从生产源头把控电机品质，为机器人关节的动力稳定性、运行可靠性筑牢基础。
减速器的核心功能是将电机的高速小力矩动力，转化为机器人可用的低速大力矩动力，同时大幅提升关节的控制精度与运动稳定性，主要承担两大作用：一是降速增扭，放大电机输出扭矩；二是提升输出侧控制分辨率，让关节运动更精准。
目前机器人常用减速器分为三类，适配不同使用场景：
谐波减速器：体积小巧、精度优异、无背隙，适配手臂、腕部等对设备紧凑性、运动精度要求较高的部位；
行星减速器：结构紧凑、传动效率高、抗冲击性能好，适配下肢、腰部等对扭矩和动态响应要求高的部位；
RV减速器：刚性强、承载扭矩大，承载力稳定性突出，多用于腰部、大臂等重载工作部位。
驱动器是把控电机精准运行的核心控制单元，集成伺服驱动板与微控制器，可实现电流环、速度环、位置环三环闭环控制，统筹电机控制逻辑、数据融合与设备通信工作。
其核心工作主要分为三类：
一是功率驱动，将外部供电转换为适配电机工作的电流、电压形式，为电机稳定供能；
二是闭环控制，依托编码器反馈数据，完成多层级精准控制，保障电机按照预设参数稳定运行，实现精细化运动调控；
三是安全保护与状态管理，实时监测电机运行状态，规避过载、异常运行等风险，保障关节模组长效稳定工作。

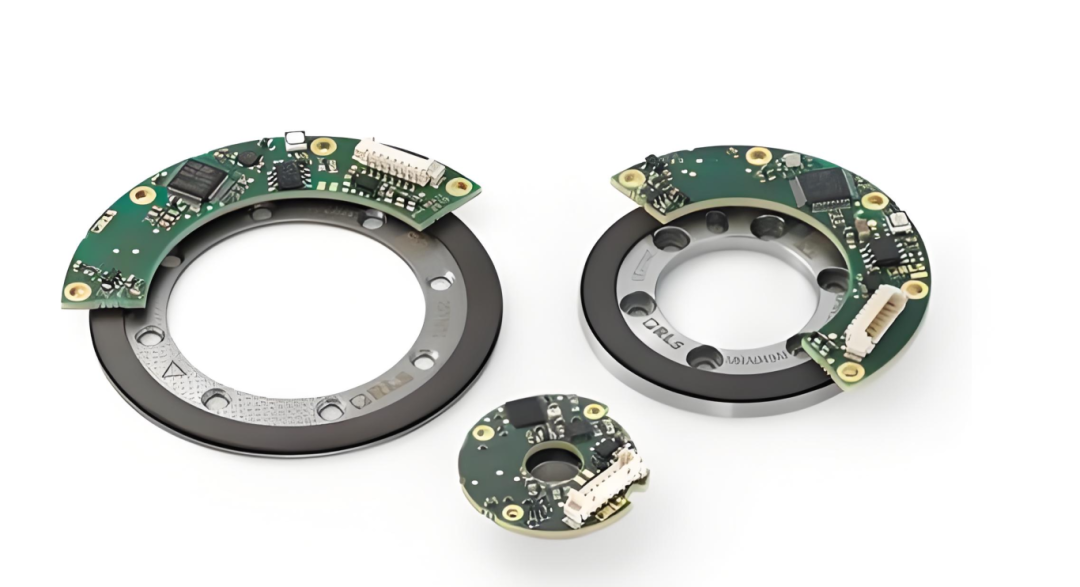

机器人的高精度运动，离不开实时、精准的数据反馈，编码器便是关节模组最核心、最基础的反馈元器件。设备标配高精度绝对值编码器，可实时采集并反馈关节旋转角度、运行速度、精准定位等核心数据，为系统闭环控制提供关键数据支撑。在编码器核心磁环检测环节，湖南永磁测控YC-3112/YC-3113专用检测设备，搭载专属端面测量模式，可对磁环磁场强度、磁场均匀性、磁极数量等关键参数，开展标准化、精细化检测评估，为编码器高精度、高稳定性的品质管控提供可靠数据支撑。
为进一步拔高运动控制精度，多数高端机器人关节采用双编码器配置：电机端配备电机编码器，精准监测电机原始运行状态；减速器后端或输出轴配备输出编码器，实时反馈关节最终输出状态，双重监测、双重保障，大幅提升机器人运动精度。5. 抱闸：安全制动与位置锁定装置。
多数高端机器人关节会搭载电磁抱闸（电磁制动器），它不参与关节运动驱动，核心作用是实现关节位置锁定与安全制动，是机器人安全运行的重要保障。
典型应用场景包括：机器人断电后，防止关节因重力自然下滑；垂直轴、大负载轴工作时，稳定锁定位置、保持姿态；设备出现故障时，快速锁住关节，规避安全风险。
除核心电气部件外，模组还搭载交叉滚子轴承、轻量化外壳、中空走线结构等配套部件。其中交叉滚子轴承主要承担负载支撑、保障旋转精度的作用，轻量化外壳可降低设备整体负重，中空走线结构则方便机器人肢体内部规整布线，优化设备整体结构。
目前行业内机器人旋转关节模组主要分为三种技术路线，适配不同场景需求，各有性能优势与适用边界：
刚性驱动（高减速比方案）：采用“电机+高减速比减速器”组合，以谐波减速器为典型代表。整体输出扭矩大、运动精度高，适配工业机器人、人形机器人下肢等重载工作场景；短板在于运动惯性偏大、动态响应速度相对较慢，抗冲击性能较弱。
准直驱（低减速比方案）：采用“电机+低减速比减速器”组合，以行星减速器为典型代表。核心优势是动态响应速度快、力控带宽高、运动透明度高、抗冲击性优异，适配人形机器人上肢、足式机器人等轻载、高动态作业场景；劣势是输出扭矩相对有限，大负荷运转时发热较明显，需配套强化散热结构。
串联弹性驱动（SEA）：在刚性驱动输出端串联弹簧等弹性元件。最大优势是可有效吸收外部冲击，大幅提升机器人人机交互的安全性；短板是响应带宽受限、控制算法难度高，主要应用于对安全交互性能要求极高的场景。
旋转关节模组，是具身智能时代的核心基础硬件。当前行业技术竞争，已从单一的部件性能比拼，升级为系统集成能力、成本控制能力与规模化交付能力的综合竞争。
随着材料科学、智能控制算法、精密制造工艺的持续迭代升级，旋转关节模组将实现性能、成本、可靠性的更优平衡，持续推动机器人从传统工业场景，加速渗透至家庭服务、商用服务等更多民用领域，助力智能机器人全面落地普及。
