从齿轮在机械加工过程中工艺过程入手，研究齿轮加工找正工装，优化齿轮快速车削找正工艺方法，解决传统装夹找正效率低、易损伤齿面的问题。通过生产实践验证，该工艺可有效提高齿轮加工效率，保障加工质量，降低操作者劳动强度，具备良好的现场应用与推广价值。

齿轮的加工方法多样，主要包括铸造、模锻、冷轧、热轧及切削加工等，其中切削加工因能有效保证加工精度而应用最为广泛。在切削加工领域，主要分为仿形法与范成法两大类：仿形法以盘状或指状铣刀在万能铣床上加工为典型代表；范成法则主要包括滚齿、插齿、磨齿、剃齿等工艺。

以本企业某型号齿轮为例，其典型加工工艺流程如下：锻造（1）→钻孔（2）→粗车右端面（3）→粗车左端面（4）→调质处理（5）→精车（6）→铣齿（7）→齿面淬火（8）→车削内孔（9）→磨齿（10）→车削内孔（11）→磨孔（12）→划线（13）→插槽（14）。

由上述工艺流程可知，在齿形加工完成（工序8）后，尚需在工序9和工序11中两次上车床进行内孔精加工。为保证齿轮外齿分度圆直径与内孔及两端中心孔的同轴度及内孔基准，必须在装夹时对齿顶外圆及端面进行找正。

传统工艺采用四爪卡盘进行装夹，找正过程中需对齿部外圆和端面进行反复调试。其中，外圆找正允差需控制在0.05mm以内，端面找平允差需控制在0.015mm以内。由于齿顶为断续的圆弧面，百分表测针在找正时存在间断跳动现象，导致找正过程耗时过长，操作者劳动强度高。

通过对现有加工工序的深入剖析，发现现行装夹工艺存在以下显著缺陷：

1）齿面易损伤，辅助成本高：在采用四爪卡盘直接夹持齿部外圆时，极易造成已精加工齿面的机械损伤。为避免损伤，现场不得不采用在齿部垫铜皮的防护措施，这不仅增加了装夹工序的烦琐程度，也提高了辅助材料成本。

2）找正难度大，生产效率低：找正过程高度依赖操作者的个人技能水平。在分厂高技能操作者相对短缺的现状下，加之部分设备老旧导致的精度损失，使得装夹找正环节占用了大量的非生产性时间，严重制约了整体生产效率，并推高了单件加工成本。

3）基准转换频繁，精度难保障：工序9与工序11之间需频繁更换四爪与三爪卡盘，基准转换次数多，累积误差大，难以稳定保证后续工序的加工精度。

3.1 工艺原理分析

通过对齿轮结构与加工工艺的深度剖析，本研究认为导致齿轮找正困难、效率低下的核心原因在于：齿轮外圆为断续的齿顶与齿槽相间结构。当使用三爪卡盘（自定心卡盘）进行装夹时，卡爪容易落入齿槽中，无法实现稳定的圆周夹持，因此被迫采用四爪卡盘进行逐个找正。为突破上述瓶颈，本研究提出了一种快速装夹找正工艺方法，其核心设计理念在于通过引入一个中间过渡元件，将断续的齿面夹持转化为连续的圆柱面夹持。

3.2 工艺结构设计

基于上述原理，设计并制造了弹簧套工装（见图1、图2）。该弹簧套主要设计要点如下：材质选择：采用调质弹簧钢制造，以保证良好的弹性和耐磨性。结构特征：弹簧套的内径与齿轮齿顶外圆尺寸精确匹配，保证接触面积。其外壁设计为标准的光滑圆柱面，以适配三爪卡盘的夹持。

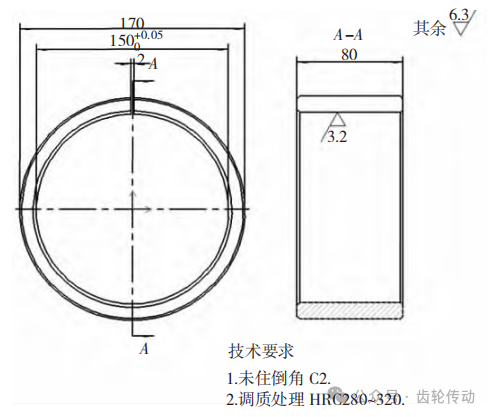

图1 弹簧套图纸

图2 三维装配模型

关键工艺：在弹簧套上采用线切割工艺加工一条宽度为2mm的轴向开口。该开口使得弹簧套具备弹性张紧和收缩的特性，是实现《抱紧”齿轮的关键。

3.3 工艺优化步骤

在正式加工前，需先对三爪卡盘进行预处理：用车刀将三爪卡爪的夹持面《修一刀”，以确保卡爪夹持面与主轴回转轴线的同轴度误差控制在0.05~0.10mm范围内（考虑到内孔留有0.50mm的磨削余量，此精度要求可满足后续工序）。具体加工工艺步骤优化如下：

3.3.1 工序9：车削内孔与修研中心孔

1）将弹簧套套入齿轮齿顶位置，确保齿轮齿面与弹簧套内壁接触面积达到90%以上。

2）利用三爪卡盘直接夹紧弹簧套的外圆。

3）使用百分表验证弹簧套外圆及齿轮端面的跳动量，确认符合工序10磨齿加工的要求。

4）修研齿轮两端中心孔。

3.3.2 工序10：磨齿加工

采用两顶尖装夹方式，依次磨制齿轮两端外圆及端面：

1）磨制右端外圆至尺寸D120m6(+0.013/+0.035)，并保证右端面尺寸290±0.05。

2）掉头装夹，磨制左端外圆至尺寸D120m6 （+0.013/+0.035），并保证左端面尺寸290±0.05。

3.3.3 工序11：精车内孔

1）继续使用三爪卡盘，以已精加工的右端外圆D120m6为基准进行找正，端面找正允差0.03mm。

2）进行内孔半精车：将Φ75F7（+0.03/+0.06）内孔粗车至Φ73.5。

3）车削Φ100退刀槽。

4）精车内孔至Φ75F7（+0.03/+0.06），控制尺寸为Φ74.5±0.05。

5）对所有尖角进行倒钝处理。

3.4工艺验证与设计

生产实践验证表明，该弹簧套工装与工艺方法效果显著：

1）装夹稳固：弹簧套与齿轮齿顶接触面积大，结合摩擦力强，装夹稳固可靠。

2）找正便捷：由于弹簧套外壁为光滑圆柱面，使用三爪卡盘找正极为简便，大幅降低了对操作者技能的要求。

3）质量提升：避免了直接夹持齿面，彻底消除了铜皮垫护的工序，齿面无损伤，一次交检合格率达到100%。

工装设计制造使用后，可以直接使用三爪卡盘进行装夹齿轮，不需要在齿顶部垫铜皮，找正难度大幅下降。改进前：使用四爪装夹，加工此道工序所需要的时间约45min/件。改进后：加工此道工序所需要的时间约 30min/件，节省15min/件。设计工装后加工齿轮，一方面降低操作者的劳动强度，提高产品的加工质量；另一方面，装夹过程中增加接触面积，保证装夹满足牢、稳、正、简便的要求，有效地保护已加工面，提升产品加工质量，使加工后产品满足图纸要求，一次交检合格率达到100%。

1）将按照工艺加工的产品与使用工装加工的产品进行对比，发现使用工装加工的时间每件缩短15min，加工质量明显提高，无齿面损伤，对操作者技能水平要求不高，大部分操作者均能完成此种齿轮的加工；设计的工装加工齿轮技术已成熟，目前，已广泛应用在机械加工齿轮过程中。

2）操作的安全性，可靠性有所提升。此种设计适用于同类齿轮的加工，可提高加工效率及加工质量，降低操作者的劳动强度；加工方便可靠，相比于垫铜皮的装夹方式，使用工装装夹更加安全可靠。

使用设计的工装加工齿轮前，需要确保弹簧套与齿轮齿面的接触面达到90%以上，且套的内径和外齿面尺寸一致，材质是调质弹簧钢。用线切割机床切割2mm的开口，这样才能保证齿轮装夹满足正、牢、稳要求，操作者配合齿轮与弹簧套时，需尽可能将齿轮齿面全部嵌入弹簧套中，装配时轻拿轻放，保证齿轮齿面不被磨损、弹簧套不被划伤。
