航空发动机用锥齿轮的核心任务在于对运动与动力进行精确传递。其精度直接影响发动机的性能和运行可靠性。锥齿轮在工作过程中需要承受较大的载荷和较高的转速，因此在设计时对精度要求较为严格。围绕航空齿轮形变分析与动态性能优化，学者展开了深入研究。刘桂源等针对传统设计模式难以满足先进航空传动系统高效设计要求的问题，提出了“构型设计—元件设计—系统分析—系统优化”的链式设计方法。林勤杰等针对多场载荷作用下薄辐板齿轮共振失效风险高的问题，构建了“机械-惯性-热”载荷作用下的动力学全耦合数值模型，提出了一种优化辐板厚度和轴内径等核心结构参数的系统避振方法。牟佳信等针对复杂工况下传动部件热-弹-流耦合形变控制难题，开展了多物理场拓扑优化分析，为控制制造装配后的传动系统形变提供了方法。王艳丰等 针对锥齿轮高速运转时因周向形变易引发共振失效的问题，分析了轮缘变形特征并采用摩擦阻尼结构进行抑制，为提升高精度锥齿轮制造后的服役稳定性提供了依据。本文在现有研究成果上提出一种新型精密制造工艺，通过低应力自适应夹具、热处理反向预补偿和齿面磨削闭环反馈修正技术的集成应用，提高锥齿轮的加工精度和表面完整性，从而满足航空发动机对齿轮精度的严苛要求。

航空锥齿轮生产制造中面临薄壁结构刚度不足和热处理变形大两大难题。锥齿轮采用薄壁辐板加工而成，加工过程中容易受到切削力和热应力的共同作用而出现变形。在切削加工中，弹性变形和颤振会相互作用，使齿面偏离基准面，进而影响齿形精度。在热处理中，渗碳淬火对薄壁齿轮的变形影响显著。这是由于开孔结构会引发冷却不均匀现象，导致残余应力分布不均，致使齿轮产生变形，如节圆椭圆化或端面翘曲，进而影响其使用寿命。在传统制造工艺中，粗加工和热处理之间缺乏有效的工艺缓冲，容易导致齿轮变形，影响加工精度。

2.1 工艺路线规划

考虑到航空发动机锥齿轮薄壁辐板结构刚度低、去除材料量大、热处理变形复杂的特点，工艺路线规划的核心在于构建稳定的刚度链并分阶段释放内应力。具体流程规划为棒料锻造→正火→粗车→去应力时效→半精车（含辐板减重孔加工）→齿面强力铣削→渗碳淬火→精磨内孔与端面基准→齿面精密磨削。

在此路线中，半精车前的去应力时效是保证精度的关键。传统工艺在车削后直接进行热处理，极易导致应力集中释放引发翘曲。因此，本文在粗车切除大部分余量、辐板尚未加工减重孔（此时工件抗变形刚度最高）的阶段进行时效处理，旨在开孔前预先恢复晶格畸变，从而阻断因刚度突降引发的应力重分布风险。齿面强力铣削安排在半精车之后，可利用相对稳定的定位基准确保齿形粗加工精度，并为后续渗碳淬火提供均匀的渗层分布基础。精磨工序在热处理应力释放及组织转变完成后进行。在此环节中，重点引入低应力自适应装夹、热处理反向预补偿以及磨削闭环反馈修正3项关键技术，用于精准修正前序累积的几何误差，确保最终成品精度达到DIN4级。

2.2 低应力自适应夹具设计

为解决薄壁齿轮在装夹过程中因夹紧力导致的弹性变形问题，本文设计一套能够适应工件自由状态轮廓的低应力夹具。常规刚性夹具强行压平工件端面，会导致虚假定位。夹具松开后，工件会回弹，产生加工误差。所设计的低应力自适应夹具采用“一面两销”定位，配合液压浮动支撑单元，在不改变工件原始形态的前提下提供切削所需的辅助刚度。夹具的核心在于6个周向均布的液压浮动支撑单元，操作时遵循“定位—浮动贴合—锁紧支撑—夹紧”的顺序。浮动支撑与工件背部接触后锁死液压回路，将流体静压力转化为刚性机械支撑，形成多点辅助支承面。

夹具系统的等效刚度与夹紧力控制模型需满足的关系分别为

式中：K_sys为工艺系统总等效刚度；n为液压浮动支撑单元的数量；K_fix为基础定位元件刚度；K_hydro为液压浮动支撑锁紧后的刚度增量；η为接触刚度系数；δ_max为允许的最大装夹变形量；F_clamp为施加的径向及轴向夹紧力。调整液压初始压力与支撑点布局，可显著提高K_sys，使薄壁区域在切削力作用下的受迫振动与静变形维持在微米级范围内。

2.3 基于仿真的热处理反向预补偿

非线性问题对齿轮系统动力学特性影响显著。渗碳淬火过程中，热-力-组织耦合作用会导致薄壁齿轮产生非线性的伞形翘曲与节圆椭圆化变形。若将这种变形留至磨削工序再进行处理，会导致磨削余量不均，进而造成渗碳层被磨漏。基于有限元仿真的反向预补偿技术旨在热处理前预置一个与变形趋势相反的几何偏差。利用Deform-3D软件建立包含齿轮实体、工装及冷却介质的多物理场模型，输入16Cr2Ni4A材料随温度变化的本构关系及相变动力学参数，模拟从930℃渗碳到油冷的完整过程，提取齿面节点的变形矢量场。然后依据仿真结果，构建反向补偿模型。若齿面任意节点P(u,v)的预测变形矢量为D(u,v)，则预加工表面的目标坐标P'(u,v)定义为

式中：P_design(u,v)为设计理论齿面坐标；D(u,v)为仿真计算得出的热处理变形位移矢量，包含径向膨胀与轴向翘曲分量；α为修正系数，取值范围为0.9~1.1，用于修正仿真模型与物理边界条件的微小偏差。将计算生成的点云重构为NURBS曲面，导入计算机辅助制造（Computer Aided Manufacturing，CAM）系统生成铣削代码。通过在软齿面加工阶段预先切除（或保留）相应材料，抵消后续淬火过程中发生的物理畸变，使最终硬化后的齿面接近设计理论齿形，大幅降低后续磨削的校正难度。

2.4 齿面磨削闭环反馈修正

尽管实施了热处理预补偿，但材料批次差异及加工过程中的随机因素仍会引入残余误差，需引入在机测量与闭环反馈机制进行最终修正。该环节集成高精度测头与磨削控制系统，在半精磨完成后，测头快速扫描齿面拓扑结构。测量数据与理论模型的法向偏差被实时解析，转化为磨削砂轮的运动补偿指令。闭环反馈控制中的误差补偿函数可表示为

式中：E_comp(x,y)为当前磨削通路的进刀补偿量；Z_meas(x,y)为在机实测的齿面高度数据；Z_ideal(x,y)为理论齿面高度；G为反馈增益系数，用于控制修正的响应速度以防过切；t为时间；∆e(τ)为上一加工周期的残余误差累积项。通过迭代修正，系统能够识别并补偿齿距累积误差和齿形扭曲。

3.1 试验方案设计

试验选取材料为16Cr2Ni4A的航空发动机用锥齿轮作为加工对象。为凸显本文提出的精密制造工艺（以下简称本文工艺）的加工效果，设置两组对比试验：对照组采用传统加工工艺，使用常规刚性夹具，根据经验预留磨削余量；试验组采用本文工艺，使用低应力自适应夹具，实施热处理反向预补偿与齿面磨削闭环反馈修正。两组齿轮原材料批次、锻造及预备热处理状态保持一致，以排除毛坯误差干扰。齿轮检测涵盖几何精度和表面完整性两方面。几何精度检测采用Leitz PMM-C高精度三坐标测量机，依据《圆柱齿轮啮合公差》（DIN ISO 1328-1:2018）标准，重点检测齿形偏差、齿向偏差及齿距累积总偏差。表面完整性检测利用泰勒·霍普森接触式粗糙度仪测量齿面粗糙度，并采用冷酸腐蚀法检测磨削烧伤情况，评估加工过程颤振抑制效果。

3.2 结果分析

对照组与试验组的齿轮成品质量检测结果如表1所示。试验组齿轮的关键精度指标均满足相关标准限值要求，证明热处理反向补偿与闭环磨削协同作用能有效控制薄壁结构非线性变形与累积误差。传统加工工艺由于缺乏针对性变形控制措施，齿轮在渗碳淬火后出现明显伞形翘曲和节圆椭圆化，导致部分齿面磨削余量分布极不均匀，后续磨削难以完全校正。本文工艺应用基于Deform-3D仿真的反向预补偿技术，使热处理后的齿面变形被预置反向偏差有效抵消，结合磨削阶段的闭环反馈修正，显著提高了成品齿轮的各项精度指标。

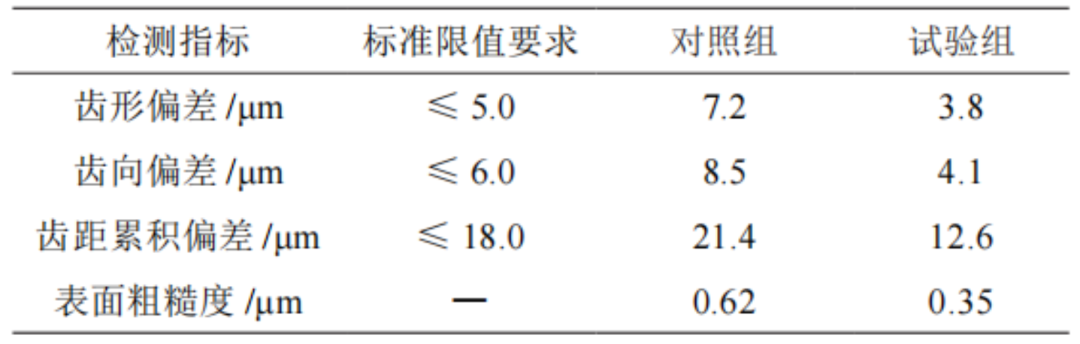

表1 齿轮成品质量检测结果

表面完整性主要反映加工过程系统的动态稳定性。对照组齿轮齿面存在明显周期性振纹，且局部区域酸蚀后呈灰黑色回火烧伤特征，归因于薄壁辐板刚性不足在磨削力作用下发生弹性变形与颤振。试验组齿轮齿面纹理均匀，且未检出磨削烧伤及微裂纹，说明自适应夹具成功抑制了让刀现象和加工颤振，保证磨削过程平稳。

本研究提出的精密制造工艺通过制造工艺路线规划、低应力自适应夹具、热处理反向预补偿和闭环磨削控制，有效解决了航空锥齿轮制造中的精度控制问题。试验结果表明，采用新工艺后，成品齿轮在几何精度和表面完整性方面均达到或超过设计标准，尤其在齿形偏差和齿向偏差上较传统工艺有显著改善。未来的研究应进一步优化工艺细节，以提升齿轮的动态性能，满足航空发动机的技术要求。
