船用齿轮箱作为船舶动力系统的核心设备，连接主机和推进轴系，主要用于调节发动机输出的转速和扭矩，并将主机功率传递至推进轴系，以适应螺旋桨的工作需求，其运行状态直接影响船舶航行的可靠性、机动性和安全性 。统计数据表明，2015年~2020年间我国沿海船舶传动系统故障中，输入轴断裂占比达17.3% 。某船在试航过程中发生齿轮箱输入轴断裂事故，导致试航中断。本文从机械设计和轮机管理双重视角，多维度分析失效机理、探究失效本质，提出可量化的改进方案。

船用齿轮箱结构因厂家和型号不同略有差异。该案例的齿轮箱为GWS系列某型，速比为3∶1，额定输入转速1950r/min。齿轮箱主要由输入轴、传动轴、输出轴、轴承、大小齿轮组、离合器、箱体等部件组成。输入轴和传动轴前端装有离合器，传动齿轮与离合器外壳为一体并与轴过盈联接；另一端分别装有输入主动齿轮，传动主动齿轮，由前端调心滚子轴承和后端圆柱滚子轴承支撑于箱体上。输入轴前端通过过盈配合的联轴节连接主机飞轮，后端通过连接套与油泵相连。输入轴离合器外壳齿轮和传动轴离合器外壳齿轮相互啮合，输入主动齿轮和传动主动齿轮分别与输出轴上的从动大齿轮啮合，输出轴连接螺旋桨轴，配套大齿轮实现降速、增扭。输出端装有推力轴承，将螺旋桨的轴向推力通过齿轮箱传递至船体。

离合器采用液压湿式多片结构，内置两组环形摩擦片，粉末冶金外片与钢质内片交替叠合。外片外圆齿与筒体内齿啮合，内片内圆花键与主动齿轮端花键套合；筒体内部活塞兼作压紧盘，与筒壁共同围成密封油腔。正车时，压力油通入输入轴离合器腔室，活塞在油压作用下移动并压紧两组摩擦片，动力由输入轴的离合器筒体通过摩擦片传递到主动齿轮，再到输出轴上实现螺旋桨正转。同样，倒车时传动轴离合器油腔进油，实现倒车。空车时，两个离合器油腔均不进油，活塞靠弹簧力返回，内外摩擦片分离，离合器脱排，输出轴不随输入轴旋转。

润滑系统采用强制润滑方式，通过输入轴自由端的油泵输油经滤器到冷却器再到控制阀，经过控制阀组后进行分配，一路到各润滑点，润滑齿轮、轴承等；另一路到输入轴和传动轴。其中输入轴和传动轴后端有三路进油孔：一路为离合器工作油，用来控制离合器的合排脱排；二路、三路为润滑油，用于轴套、摩擦片等部件的润滑与冷却。

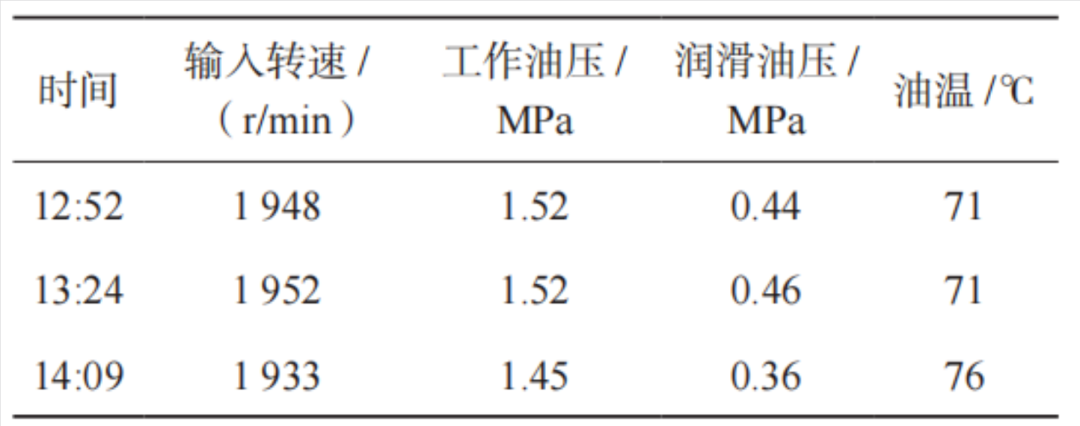

某日该船在海上首次试航，当主机达到额定运行工况时，齿轮箱油温逐渐上升后趋于稳定，约1小时后，右机齿轮箱透气帽处明显有白色烟气逸出。此时，油温接近报警值（75℃），即停止试航并返航。靠泊后，由服务商对齿轮箱进行初步检查，未发现异常；继续进行第二次试航，试航过程中关键参数监测数据，如表1所示。

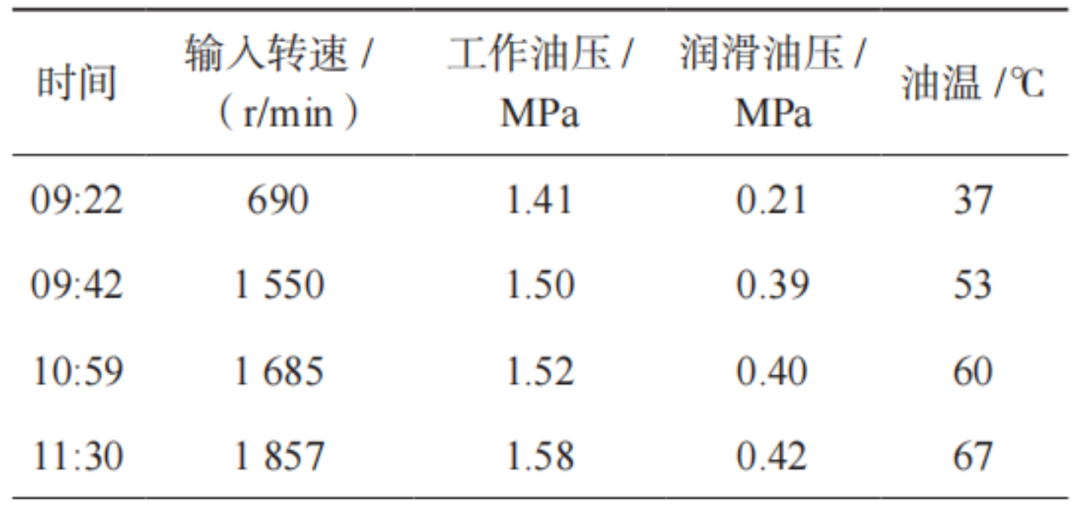

表1 故障前齿轮箱运行参数记录

14:05左右开始满舵回转试验，试验过程中油温上升并超过报警值，随后齿轮箱突发抖动，润滑压力瞬时下降至0.1MPa，并出现齿轮箱低油压报警和右机失步报警，立即采取停车措施，锁住尾轴后单车返航。

厂家对该故障齿轮箱进行拆检，发现齿轮箱输入轴断裂、轴承损坏、正车摩擦片烧损，传动系统失效，如图1所示。

图1 齿轮箱输入轴断裂

将主机与齿轮箱连接装置拆除，对主机输出端和齿轮箱输入端轴线同轴度进行测量，实测径向跳动为0.05mm，端面跳动为0.06mm，数值满足说明书不大于0.1mm的要求。对箱体轴承孔进行检查未发现轴承走外圈等异常现象，据此可以排除因安装误差和船体变形带来的影响。

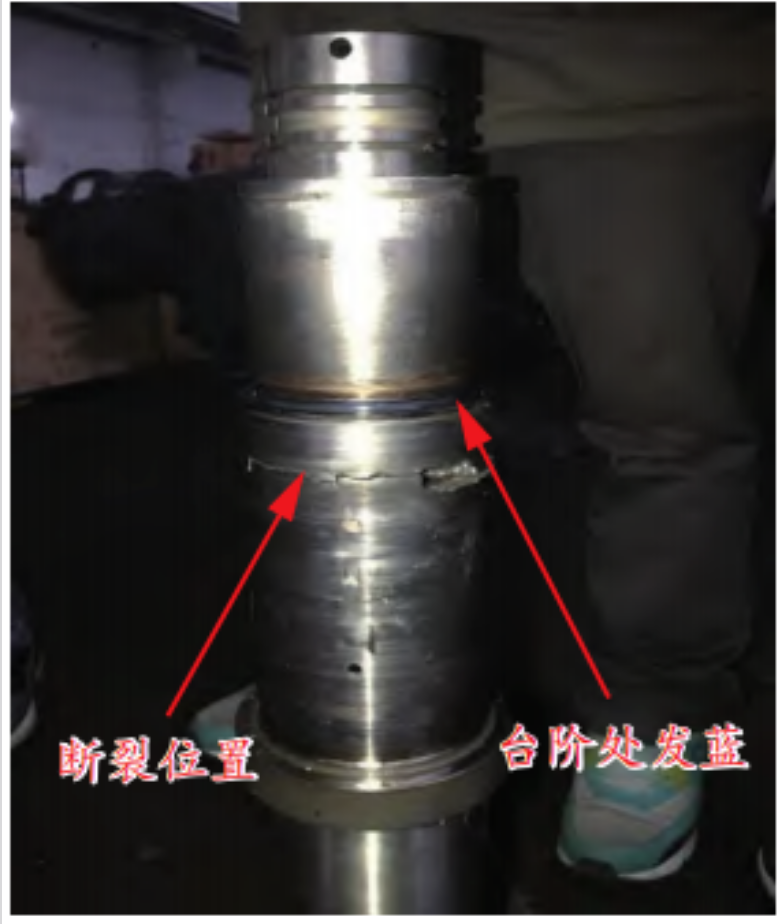

输入轴断裂位置距轴肩约25mm，位于主动齿轮轴套配合区内，距润滑油孔15~18mm。断裂处轴承安装轴肩已出现明显高温发蓝痕迹，如图2所示。

图 2 输入轴断裂位置

检查断裂面呈明显棘轮花样，为典型扭转断裂形貌，如图3所示。类似断口形状，在船用齿轮箱输出轴失效案例中亦有记录，其断裂源多位于轴中心夹杂物富集区或过渡台阶应力集中区。断口表面未见显著材料缺陷，其材质特征与他船输入轴断裂案例一致 。

图3 断面呈棘轮花样

材料的化学成分直接主导着其机械性能。对断裂输入轴进行成分分析，并与相应标准规范进行比对，可有效辨识材料成分偏差或杂质含量超标等潜在缺陷。在输入轴断裂失效分析中，力学性能测试构成一项关键评估手段，通过测定断裂轴材料的强度、硬度及韧性等核心性能参数，能够深入探究其力学性能不足与最终断裂失效之间的内在联系。热处理工艺参数的选择对材料的微观组织及综合性能具有决定性影响。在热处理过程中，若加热温度、保温时间或冷却速率等关键参数控制不当，易诱发硬度分布不均、显微组织异常等问题，从而削弱输入轴的机械性能，增加其断裂风险。此外，加工精度不足，特别是轴的尺寸精度与形位公差不达标，也会对齿轮箱输入轴的性能产生严重影响，是导致输入轴断裂失效的重要原因之一。

结合以上因素分析，输入轴断裂失效后厂家对材料进行了化学成分分析，并对工艺参数进行了验证，均满足要求，工艺规范机械性能良好。据此可以排除材料和工艺方面的影响。

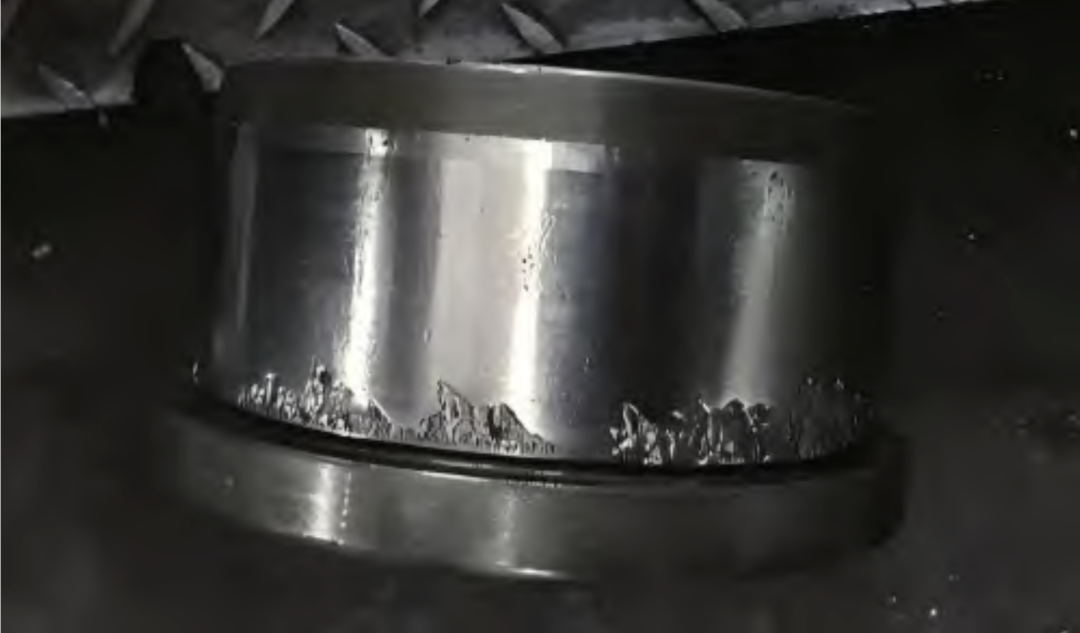

输入轴轴承内圈单侧局部压损，剥落区约占滚道面积15%，滚子完好，表明轴承未发生咬死 ，该损伤系轴断裂瞬间冲击所致，如图4所示。

图4 轴承内圈损伤

铜轴套轴向位移达2.8mm，内外表面均见磨损，主动齿轮轴套外圆与齿轮内孔配合面发生异常滑动，轴套外表面周向划痕深度0.12mm，如图5所示。此类滑移现象在过盈量不足或形位偏差大的配合副中同样存在，如某型大功率齿轮箱曾因箱体加工误差导致轴承倾斜，引发滚子轴承胶合失效 。

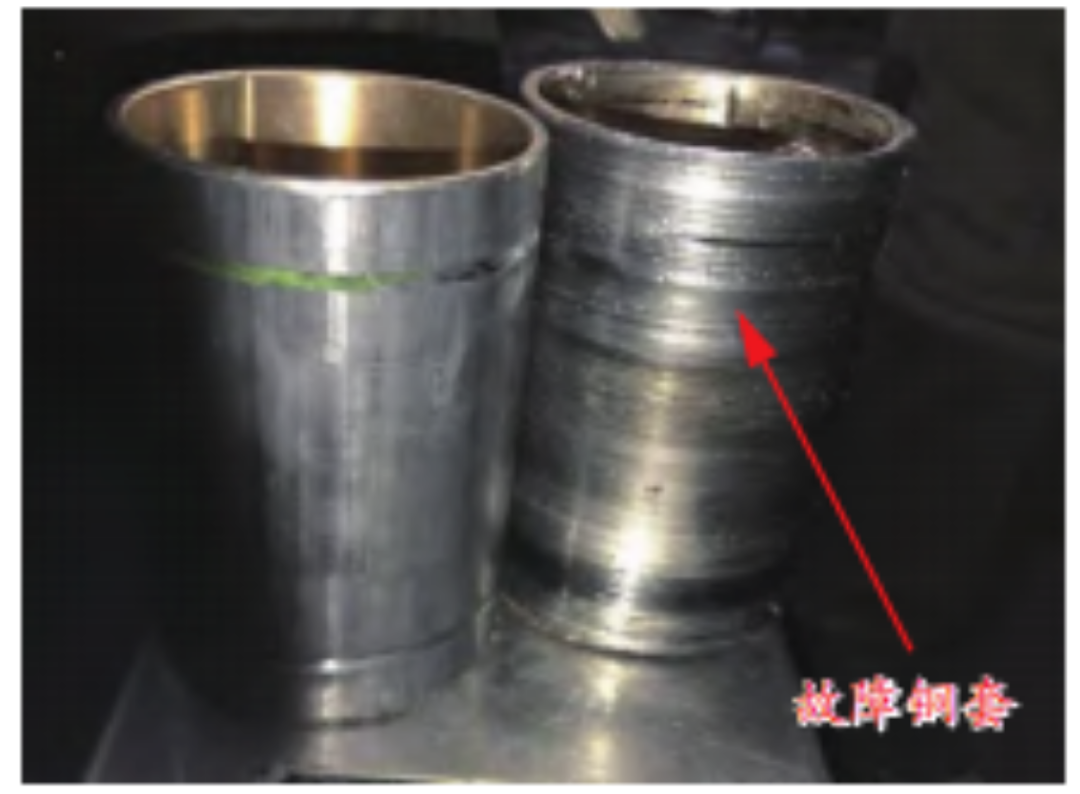

图5 故障铜轴套与正常铜轴套对比

对轴套内径与轴径、轴套外径与主动齿轮内孔的配合情况进行测量，并与设计值进行对比，如表2所示。轴套外圆与主动齿轮内孔间隙设计值为-0.058~0.012mm，即过渡配合；因轴套外圆磨损，实测值为0.028mm，即为间隙配合。轴套内径与轴径间隙超差，轴套外圆与齿轮内孔由过渡配合变为间隙配合。由于齿轮、轴套和轴的间隙同时存在超差，对动态配合产生了一定的影响，破坏了原有的运动轨迹和定位精度，使运动部件在运动过程中产生不稳定的力，从而激发振动，产生碰撞、加剧磨损，引起轴套滑移，同时间隙超差致使配合部位的刚度降低，导致轴系在承受载荷时更容易发生变形。

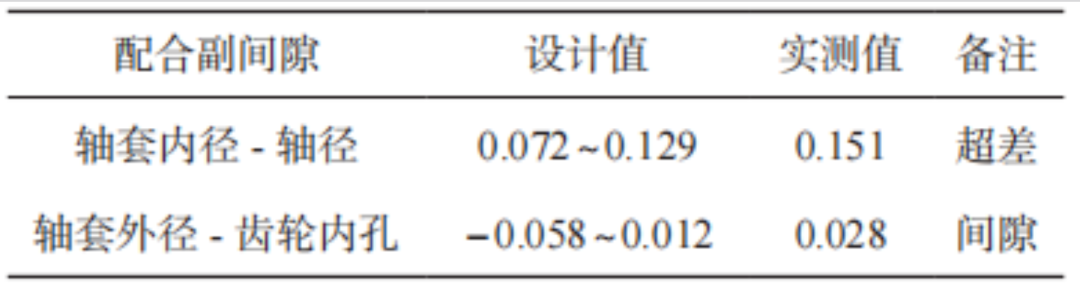

表2 关键配合尺寸检测 单位：mm

主动齿轮与从动齿轮啮合处均匀分布3个直径为2mm的喷油孔，正常工况润滑油压力约为0.44MPa，估算润滑油量每个油孔约1L/min，而主动齿轮齿宽为117mm，每个喷油孔相隔30mm，符合要求所需润滑油量。

针对齿轮箱输入轴断裂情况，对输入轴和主动齿轮的变形量进行仿真分析。输入轴断裂处轴套主齿轮与输出齿轮对应的位置，如图6所示；

断轴处距离输入轴前端约为530mm，此处轴变形量约0.15mm，如图7所示；主动齿轮变形量约0.29mm，如图8所示。轴系动态变形导致轴套承受附加弯矩，加剧配合面滑移趋势。

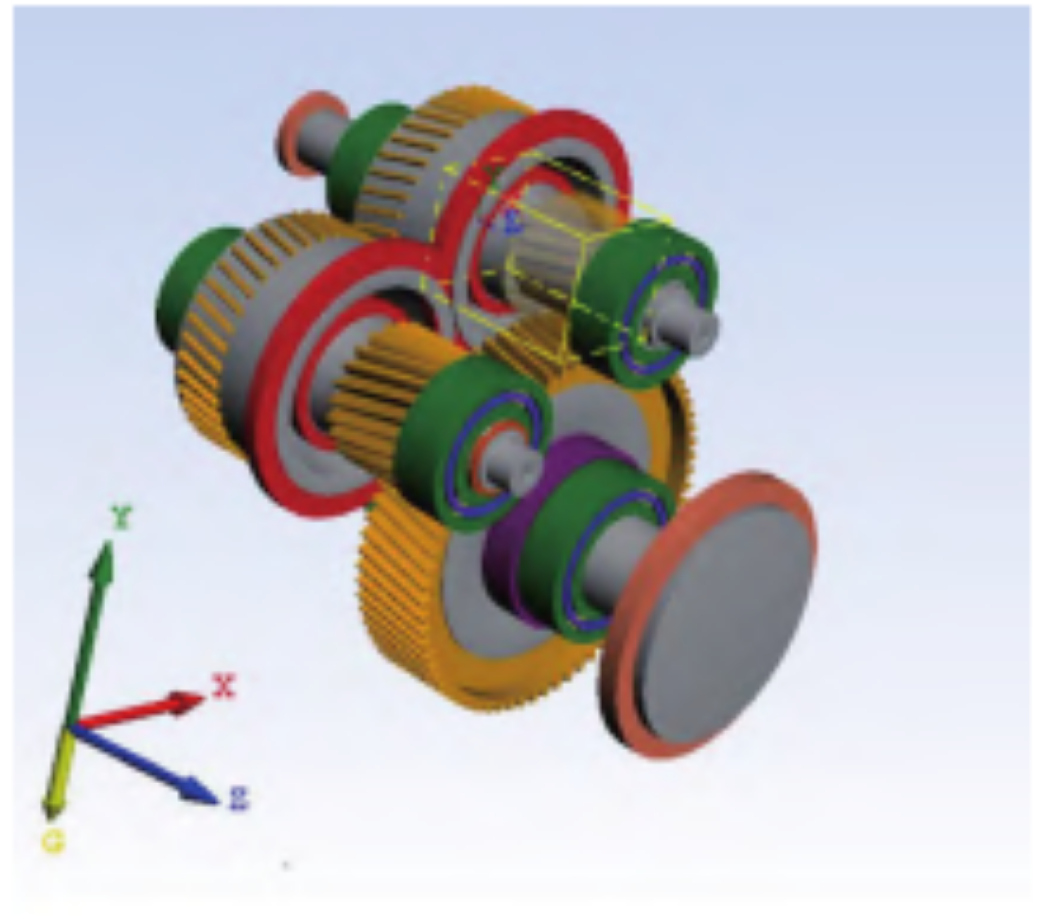

图6 轴、齿轮三维模型

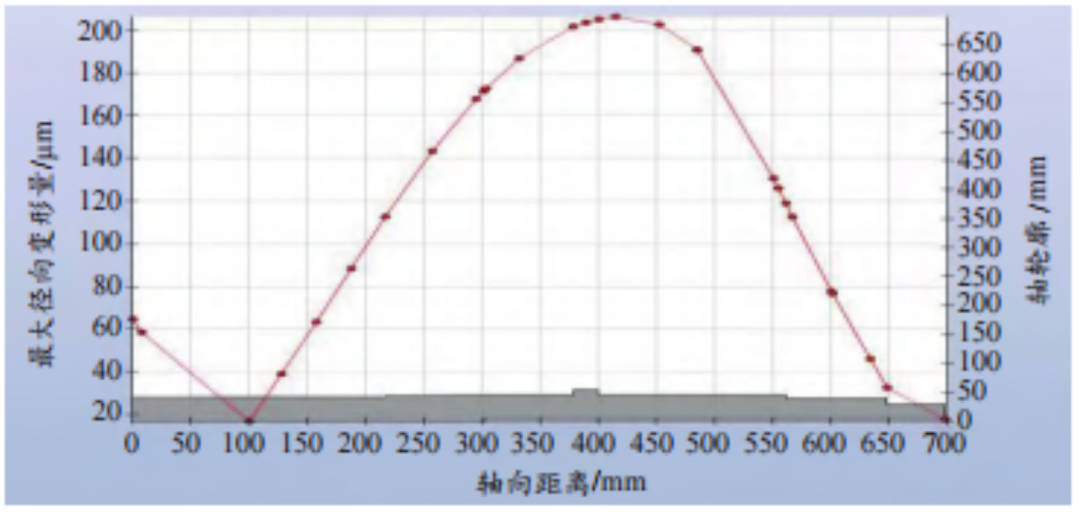

图7 输入轴弯矩变形分析

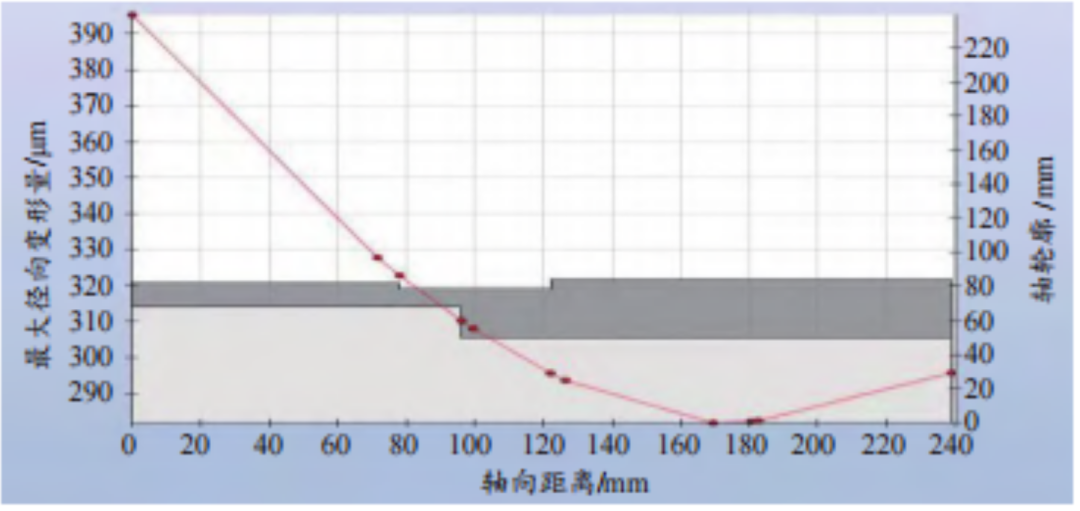

图8 主动齿轮变形分析

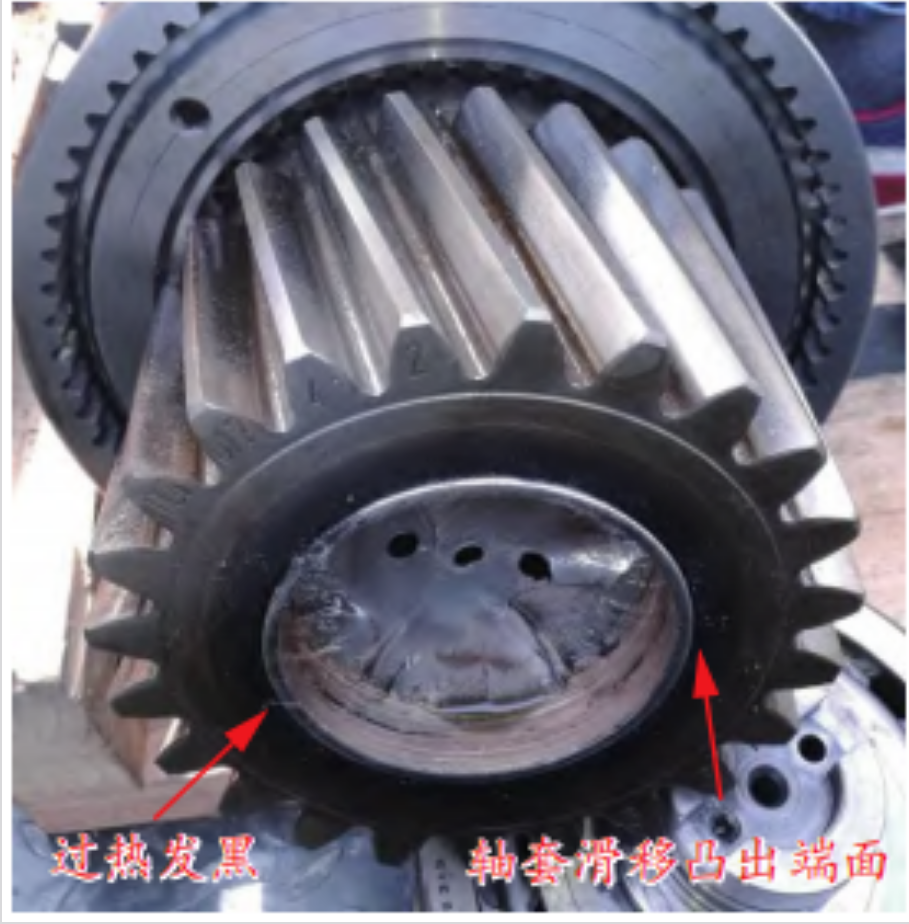

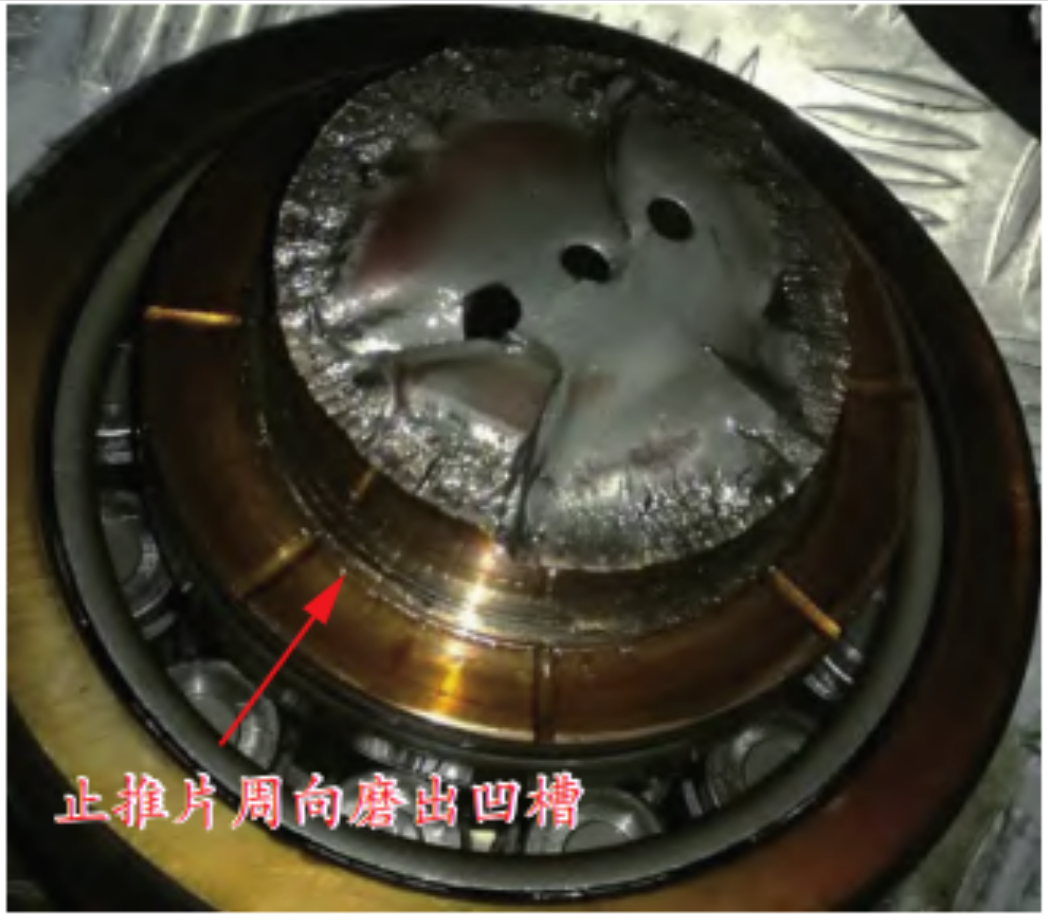

根据以上分析可知，输入轴断裂主要是因为局部过热轴强度下降。在承受过大扭矩情况下发生的扭转断裂，由于主动齿轮轴套外圆与齿轮内孔在极限情况下存在间隙配合的现象，在间隙配合工况下，当主动齿轮高速旋转时，轴套外圈产生打滑现象，轴套与齿轮存在间隙配合时加剧了轴的动态变形，在输入轴挠度变形等综合因素的作用下，轴套向后端产生移动，随之挤压止推片。轴套滑移挤压止推片后，使得止推片间隙减少，导致止推片端面内测磨损周向产生凹槽，进而阻碍了止推片端面径向油道润滑油流的通过，因齿轮与轴的相对高速运动，齿轮端面与止推片在缺乏润滑和冷却的情况下摩擦增加同时造成局部过热产生高温，引起齿轮内圈发黑、止推片颜色改变和对应位置的输入轴过热发蓝，轴承过热，游隙减小，运转阻力增加等因素共同导致输入轴扭矩的额外增加。同时，轴局部过热发蓝，破坏了其周围的晶相结构，导致轴的强度下降，无法承受大扭矩。在全速回转试验等极限工况下，因局部过热，轴强度下降，超过了其许用值，产生断裂。

对该船齿轮箱输入轴断裂原因分析后，从结构配合设计和热管理强化两方面进行改进和优化。

1）取消主动齿轮与轴套的配合间隙，将轴套与主动齿轮配合调整为过盈配合，过盈量0.031~0.058mm，防止产生间隙配合，消除间隙滑移风险。

2）在主动齿轮内孔端面处加工卡簧槽，增设轴向限位卡簧，阻止轴套轴向窜动。

3）在齿轮啮合区位置对应的喷油管上增设2个直径2mm的喷油孔，增强齿根冷却。

1）增加机带油泵流量，提升初始润滑油流量，减少低转速和换向时油压偏低带来的影响，使系统润滑油流量提升20%，增强润滑冷却效果。

2）滑油冷却器冷却面积由1.5m2增至2.5m2，增强冷却效果、降低滑油油温，油温监控阈值下调5℃。

3）调节润滑压力控制阀，适当提高润滑压力至0.48MPa，增强运动部件的润滑和冷却。

基于上述优化方案，改进后的齿轮箱经过累计4000小时的实船运行使用。利用船载监测系统，对齿轮箱温度、振动、油液分析等关键参数进行全工况实时监测，各项性能参数均正常；关键指标明显提升，油温稳定降低12%，振动幅值下降，可靠性提升，运行稳定，验证了改进措施的有效性与可靠性，有效降低了船舶停航风险，可满足船舶复杂工况下的运行需求。

本文通过对船用齿轮箱输入轴断裂的研究，对失效根源进行了深入剖析，提出了针对性改进措施，有效解决了特定船舶齿轮箱的安全隐患，并提升了其综合性能。研究成果对于同类型传动系统齿轮箱的设计优化、故障诊断与可靠性提升具有一定的参考价值。
