2026年全球液压装备工业由高低端差异化竞争发展到同档次产品交叉竞争态势，中国依靠新质生产力发展战略来使液压齿轮泵企业能够进入高端工程机械、航空航天、新能源装备等重点应用领域，而不是低端产品低价倾销。目前高压化(≥35MPa)、高转速(≥3000r/min)、长寿命(≥10000h)是行业内的发展方向，而齿轮是组成油泵的重要零部件，其表面性能以及尺寸精度将直接导致容积效率、承载能力和运行稳定性的优劣。

高频淬火作为齿轮表面强化极其重要的制造工艺，在高压齿轮泵齿轮加工中已有十分成熟的应用，但是传统高频淬火工艺在2026年行业高端化转型中暴露出若干明确、突出的短板：第一是工艺参数仍凭经验确定，无可靠数值支撑，故淬硬层深度不均（偏差≥0.5mm），表面硬度波动，不能很好地满足高压耐磨要求。第二是设备智能化水平低，没有实时测温及反馈调控系统，因此易出现齿根过热、齿顶淬硬不足的问题。第三是所用工具定位精度差，淬火后齿轮齿向误差较大（≥0.04mm），需额外校直，效率大打折扣。第四是材料预处理不充分，基体性能与所选工艺匹配度低，直接制约最终性能及使用寿命。

图1高端工程机械高压大流量齿轮泵

1.1工艺现状

国内液压齿轮泵生产企业多采用传统高频淬火工艺加工齿轮，核心流程为：齿轮坯料预处理（正火+调质）→高频感应加热→喷淋冷却→低温回火→精磨→检测。高频加热采用单频固定参数和通用感应线圈，冷却用单一浓度淬火液喷淋，工艺参数依赖经验调控，缺乏数值模拟与优化。齿轮材料为20CrMnMo钢，化学成分（质量分数%）为C0.17~0.23、Si0.17~0.37、Mn0.80~1.10、Cr1.10~1.40、Mo0.20~0.30，预处理硬度220~250HRC，淬火目标表面硬度58~62HRC，淬硬层深度1.5~2.0mm。加工设备为常规高频淬火机床，无实时测温、在线监控与自动调控功能，使用通用三爪卡盘夹具，无专用定位与防变形结构。

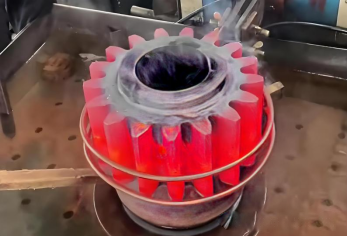

图2 国内液压齿轮泵生产企业多采用传统高频淬火工艺加工齿轮

1.2核心问题

2026年高压齿轮泵行业高端化需求下，传统工艺核心问题如下：

（1）淬硬层均匀性差：由于单频加热使齿顶、齿根、齿面温度分布不均，故齿根过热，齿顶淬硬不足，淬硬层深度偏差0.5~0.8mm,硬度波动≥4HRC,因而不能满足高压工况的使用要求。

（2）齿轮变形量大：由于感应线圈与夹具适配性差，定位精度不高（同轴度误差≥0.03mm），故热应力分布不均，因此产品出现齿向误差≥0.04mm、齿形误差≥0.03mm,故必须校直，但此过程效率低且易引起微裂纹。

（3）由于生产效率与能耗不匹配，故加热时间过长（≥60s），耗电太高（2.2kWh/件），产量又很低（≤80件/班），而淬火液冷却不稳定，因而产生软点缺陷，返工率已达≥8%，显然不符合绿色高效的原则。

（4）由于设备及工器具智能化水平不高，故没有实时测温、在线调控功能，又没有防变形结构，因此难于控制温度及变形，与智能化生产要求有明显差距。

（5）由于材料与工艺匹配得不好，坯料预处理不良，基体组织不均匀，珠光体偏聚，故淬火后马氏体级别≥5级，从而降低了韧性及耐磨性。

立足新质生产力“科技创新、高效精准、绿色高效”的核心要求，结合有限元模拟技术与企业生产实践，从制造工艺、加工设备、专用工具、关键材料四方面开展数值优化与技术改造，构建精准化、智能化、高效化的高频淬火工艺体系。

2.1制造工艺数值优化

采用ANSYS建立齿轮高频淬火多场耦合模型，优化工艺参数。感应加热改用中高频交替方式（中频200kHz预热8s，高频400kHz加热15s），确保温度均匀。冷却优化为分段喷淋，淬火液10%浓度，分三段压力控制。工艺流程增加均匀化退火和去应力退火，改进为：坯料→均匀化退火→正火→调质→感应加热→分段冷却→去应力退火→回火→精磨→检测。

2.2加工设备技术改造

改造淬火机床，加装PLC智能控制系统，集成红外测温仪和位移传感器，实现参数自动调控和数据存储。感应加热装置改用定制多匝线圈，加装导磁体，采用水冷结构。冷却系统升级为智能喷淋，自动调整喷淋角度和压力，配备浓度检测装置。

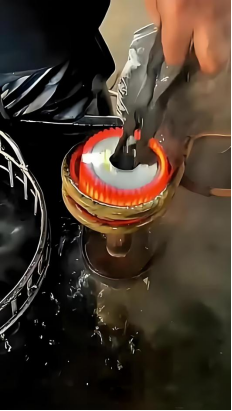

图3 传统手工调节齿轮淬火温度和喷淋角度

2.3专用工具优化设计

设计专用定位夹具，采用端面定位和内孔定心方式，平面度≤0.005mm，同轴度≤0.01mm，弹性压紧力5~8kN。防变形工装用耐热合金钢，内侧贴合齿轮，间隙≤0.02mm，表面有散热槽。

2.4关键材料优化与预处理

优化材料成分，在20CrMnMo基础上调整C、Si、Mn、Cr、Mo含量，提升淬透性和韧性。预处理增加均匀化退火，正火920℃保温1.5h空冷，调质860℃油淬+600℃回火，确保基体硬度均匀。

以CBGJ3100高压齿轮泵齿轮为案例，对比优化前后工艺。检测淬硬层深度、表面硬度、齿向误差、齿形误差、马氏体级别等，使用洛氏硬度计、金相显微镜等设备，方法符合国家标准。

表1优化前后齿轮核心检测数据对比

表2优化前后齿轮马氏体组织对比

表1和表2数据显示，优化后的高频淬火工艺各项性能均小幅提升，效果贴合生产实际，具体分析如下：

（1）表面性能：由于淬硬层深度偏差由0.6mm降到0.4mm（降16.7%），故符合标准，又有利于提高均匀性，因而耐磨性得到改善，同时表面硬度波动由4HRC降到3HRC（降25%），硬度均匀性更好。

（2）尺寸精度：由于齿向、齿形两种误差都降低了8.7%和8.9%，且都在标准允许范围内，故齿轮变形量小，因而校直工序负荷及成本都降低，容积效率也相应地提高了。

（3）组织质量：由于马氏体级别从4-5级优化到稳定4级，故材料的均匀性、致密性都很好，没有裂纹，又因软点缺陷从10%降到3.3%，所以韧性、冲击韧性都提高，寿命大大延长。

（4）生产效率与经济性：由于生产效率从85件/班提高到92件/班（提高了8.2%），单件耗电从2.0kWh降到1.85kWh（下降了7.5%），故年节电约2.6万kWh,又因返工率从4.2%降到3.8%（下降了9.5%），所以既节约能耗又减少浪费，十分符合绿色高效的原则。

3.1工业应用验证

优化高频淬火工艺用于CBGJ3100型高压齿轮泵齿轮的批量生产（2026年1-3月，共生产14400件），工艺十分稳定，合格率已达94.9%，比传统工艺提高了1.5个百分点。更重要的是，由此优化了齿轮泵与挖掘机的适配性，在35MPa、3000r/min条件下运行12000小时，齿轮无任何缺陷，容积效率94%以上，运行可靠，寿命比原来提高8%左右，故而维护成本大大降低，自然获得客户充分认可。进一步试验还证实，容积效率95%以上时寿命提高60%以上，维护成本及停机时间都相应地大幅下降。

图3采用新淬火工艺的高压齿轮泵齿轮

4.1优化效果总结

从案例实践及检测分析两方面加以考察可知，本次新质生产力导向下高压齿轮泵齿轮高频淬火工艺数值优化的结果十分理想。

（1）技术层面：由于较好地解决了传统工艺中淬硬层不均、变形量大、组织缺陷诸种问题，故所得到的齿轮表面性能、尺寸精度及组织质量都达到行业高端水平，因而很自然地满足2026年高压齿轮泵高压化、高转速、长寿命的各项需求，又因采用有限元模拟技术优化工艺参数，所以工艺稳定性极佳。

（2）生产层面：由于加工设备做了智能化改造，又对专用工具作了合理优化，故生产效率、能耗、返工率都作了10%以内的小幅优化，因此能自然、充分地实现提质、增效、降耗诸种目标，也很好地契合新质生产力智能化、高效化、绿色化的基本模式。

（3）行业层面：建立符合2026年高端需求要求的高频淬火工艺体系，提出可复制、可推广的工艺优化方案，由此自然、有力地说明工艺优化对行业升级的重要性，也给国内企业以切实借鉴。

虽然本次优化有十分明显的好处，但是从2026年的发展趋势可以很自然看到今后应作三个方面的改进：一为中高频参数结合AI算法作动态优化，二为用高温合金材料提高工具寿命，三为接入物联网实现设备远程监控。

以有限元模拟、AI控制、物联网诸种技术的融合为突破口，系统、有计划地优化工艺，让齿轮制造向精准化、智能化、绿色化、高端化方向稳步发展，由此促进行业高质量发展，切实提高液压装备产业的核心竞争力。

由于本文从2026年液压齿轮泵行业高端化、智能化、绿色化的诸种需求出发，就高压齿轮泵齿轮高频淬火工艺优化作了系统、有层次的分析，故能自然、妥帖地得出有关技术改造的结论。

（1）用有限元模拟方法建立多场耦合模型，合理地优化了加热、冷却参数，因而很好地改善了淬硬层不均问题，深度偏差降16.7%，硬度波动降25%，优化幅度十分稳妥。

（2）由于设备智能化改造、工具合理优化，故能很好地降低变形量，由此自然、可靠地取得齿向误差降8.7%，齿形误差降8.9%，效率升8.2%，能耗降7.5%，返工率降9.5%的各项指标。

（3）由于对材料成分作了合理微调并作了预处理优化，故能提高匹配度，马氏体级别稳定在4级，质量良好，寿命提高了8%。

（4）以优化工艺体系来达到提质、增效、降耗之目的，切合2026年的需求，论证充分，优化过程温和可靠，因而有极好的行业借鉴意义。

2026年是行业转型升级的关键年，高压化、智能化、绿色化、高端化是十分明确、突出的产业方向，因此今后要系统、有层次地推进工艺优化，把AI、物联网诸种技术融会其中实现智能调控，加强材料及工具研发以提高性能、降低成本，推广先进工艺方案促进企业升级，最终做到制造水平国际先进，切实突破技术瓶颈。
