在现代制造业中，齿轮作为动力传递的核心部件，其加工精度直接决定了整机的性能、寿命与可靠性。特别是对于新能源汽车而言，其对高转速、低噪声、长寿命变速器的需求，迫使齿轮加工精度需达到ISO5～6级（齿形误差≤3μm）的严苛标准。本研究旨在构建一套完整的高精度齿轮加工技术体系。首先，深入分析复合加工工艺对齿轮精度的影响机理。其次，针对高精度加工提出参数化设计方法与机床系统优化方案。再次，通过实验验证工艺优化的效果。最后，结合设备维护计划，探讨长期保持加工精度的策略。

复合加工技术是实现高精度齿轮制造的关键，其技术优势体现在对齿轮加工全流程的精度保障、工序集成控制以及自动化稳定性等多个层面。

1.1 机床结构与复合加工工艺

本文研究采用PRÄWEMA集成式复合加工机床。该设备并非简单的“滚齿机+去毛刺机”通过输送链串联的自动化生产线布局，而是将滚削与去毛刺功能高度集成于同一加工单元内的真正复合加工机床。机床采用模块化、紧凑型设计，整体尺寸约为8.4m×3.6m×3.8m，质量约18000kg。其核心加工区域集成了多个工位，实现了工件在一次装夹下完成多道工序。

1.2 工艺布局与一次装夹成形技术

为了满足高精度齿轮对基准一致性的严苛要求，工艺布局采用了模块化、紧凑型设计理念。如图1所示，其自动化工艺流程为操作员将毛坯件放置于输送带上，由自动装料装置抓取并送入加工单元内部的毛坯件存放架。随后，垂直安装的工件主轴抓取齿轮毛坯，并移动至刀具主轴进行齿部滚削成形。加工完成后，工件主轴带动齿轮工件依次移动至滚筒去毛刺工位和主轴自带去毛刺装置进行精密去毛刺处理，彻底消除齿端毛刺对后续装配及传动的影响。最后，成品齿轮被放置于成品件存放架，由装料装置送回输送带。整个过程全自动化，减少了人为干预，消除了二次装夹带来的定位误差，从工艺根源上保障了齿轮的齿形精度。

1.3 高动态驱动与齿轮精度控制

齿轮的加工精度高度依赖于驱动系统的动态响应与控制精度。主要技术参数见表1。该工艺系统采用了高精度的数控系统，其安全集成功能既保证了调试安全，又支持精细操作。所有线性轴均配备光栅尺，形成全闭环控制，从根本上保证了齿轮每一齿的分度定位精度。工件主轴与刀具主轴的电子耦合技术，可在控制面板上任意选择传动比，为加工不同模数、螺旋角和齿数的齿轮提供了极高的灵活性，确保了切削过程的平稳性，从而提升了齿面质量。

1.4 自动化与集成系统

自动化是保证齿轮批量加工一致性和效率的关键，该技术的自动化系统主要包括三个部分。

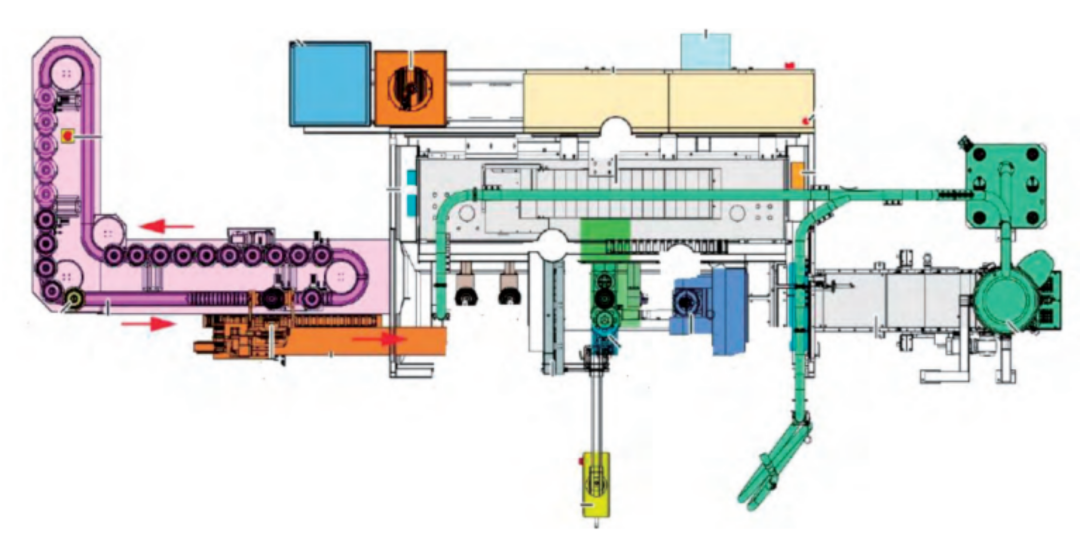

图 1 机床结构布局与自动化流程

（1）物流系统：输送带和伺服驱动的装料往复移动装置，实现了齿轮工件的自动流转，避免了人工搬运造成的磕碰伤。

（2）夹紧系统：工件夹紧装置采用气动打开、弹簧力关闭的设计，确保在断电或气源失效时仍能可靠夹紧齿轮工件，防止加工事故，保障工件安全。

（3）状态监控：通过信号灯（红－故障，橙－预警/换刀，绿－自动就绪）和HMI人机界面，实时反馈加工状态，便于操作员监控齿轮生产节拍。

1.5 辅助系统与精度保障

齿轮精度的长期稳定性依赖于一系列精密的辅助系统对加工环境的控制。

（1）主轴冷却系统：采用精密水冷单元，精确控制主轴电动机温升，将热变形对齿轮齿距累积误差的影响降至最低。

（2）中央润滑系统：按设定周期对所有移动导轨进行定量润滑，使用高黏度润滑油，减少摩擦磨损，保持运动部件的精度，从而间接保障齿轮的螺旋线精度。

（3）液压与气动系统：提供稳定的夹紧力和驱动压力，并通过精密过滤器保证介质的清洁度，避免微小杂质污染齿轮加工表面或影响液压元件动作的灵敏度。

滚削作为齿轮核心成形工序，其参数直接影响齿面质量和刀具寿命。本研究通过仿真与试验，不仅研究了切削参数的影响，还对机床辅助系统进行了针对性优化。

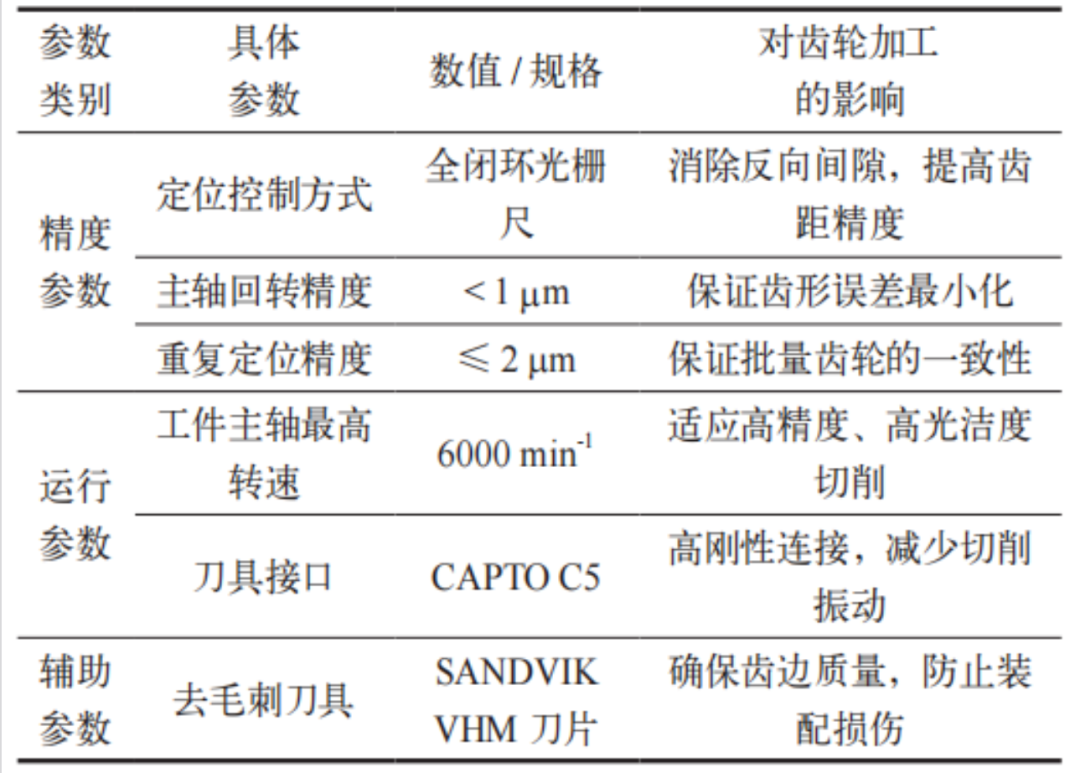

表 1 PRÄWEMA 关键精度与驱动参数

2.1 滚削工艺参数优化

通过试验，重点研究了切削速度和进给量对齿轮成品质量的影响。优化后的工艺参数组合见表2。

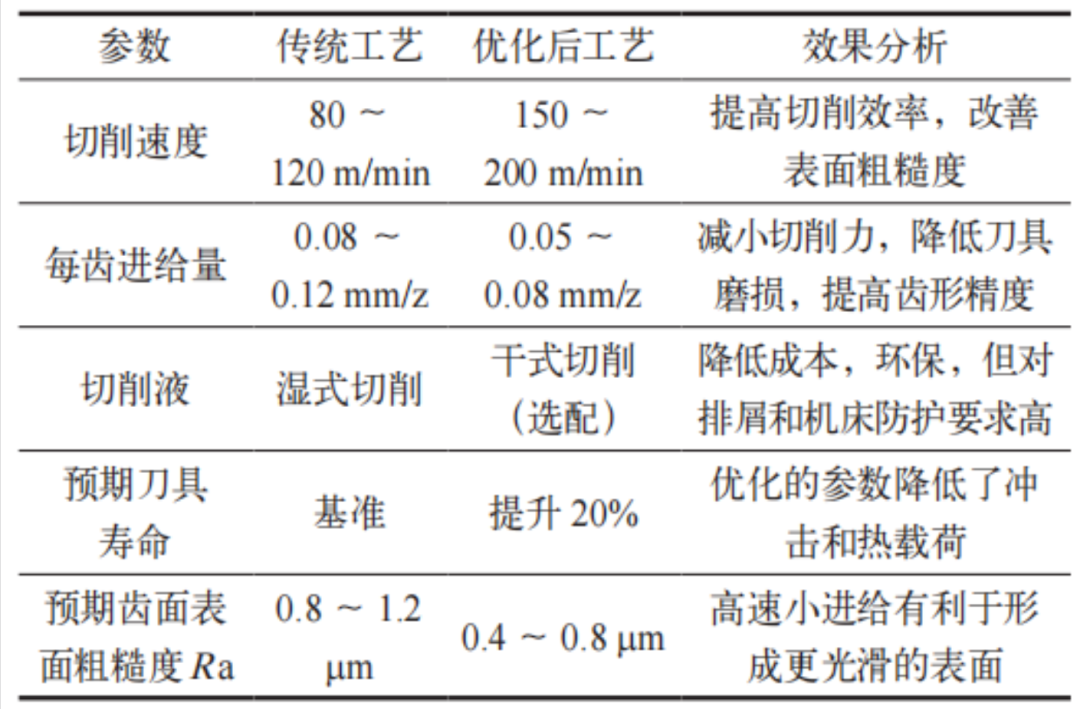

表2 优化后的滚削工艺参数及效果

2.2 机床辅助系统与动态精度控制优化

齿轮精度的提高不仅取决于切削参数，关键取决于机床动态精度的保持及辅助系统的稳定性。本研究对以下关键机床参数进行了改善和优化。

(1)热变形控制优化：针对主轴高速运转产生的热伸长，对精密水冷单元进行了PID参数整定，将冷却液温度严格控制在（20±0.5）℃。有效抑制了主轴的热变形，将热变形对齿距累积误差的影响降至最低，保障了精度的长期稳定性。

(2)液压夹紧参数优化：通过试验分析，优化了液压夹紧系统的压力参数。在保证高速切削（150～200m/min）下工件不发生微动的前提下，适当降低了夹紧力，避免了因夹紧力过大导致的工件弹性变形，从而显著提升了齿形精度。

 (3)伺服动态响应匹配：利用机床的高动态驱动系统，对伺服轴的增益与前馈参数进行了精细调试，减少了机床在高速加减速过程中的跟随误差和微小振动，确保了齿面粗糙度Ra值的一致性。

3.1 小批量生产验证

以某四档齿轮（齿数39、法向模数1.84和螺旋角33°右旋）为验证对象，进行了30件连续加工测试，结果见表3。

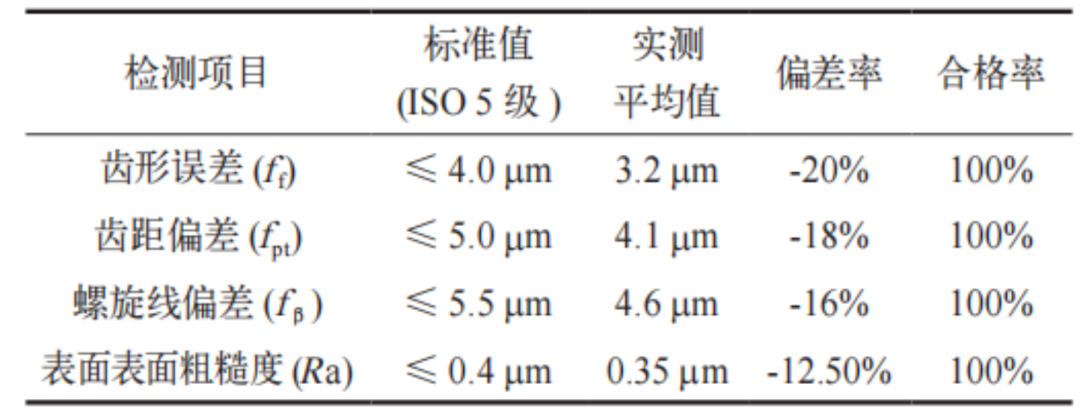

表 3 齿轮精度检测结果（ISO1328标准）

结果表明，采用本技术方案加工的齿轮，各项精度指标均稳定达到ISO5级标准，且相比标准值有15%～20%的精度储备，完全满足新型高端变速器齿轮生产的需求。

3.2 效率与成本效益分析

与传统工艺（滚齿机+单独去毛刺）相比，新方案带来了显著的效益提升，见表4。通过验证，该工艺体系在超过一年的连续生产中，齿轮加工精度未出现明显衰减，证明了该技术方案具有良好的长期稳定性和可靠性。

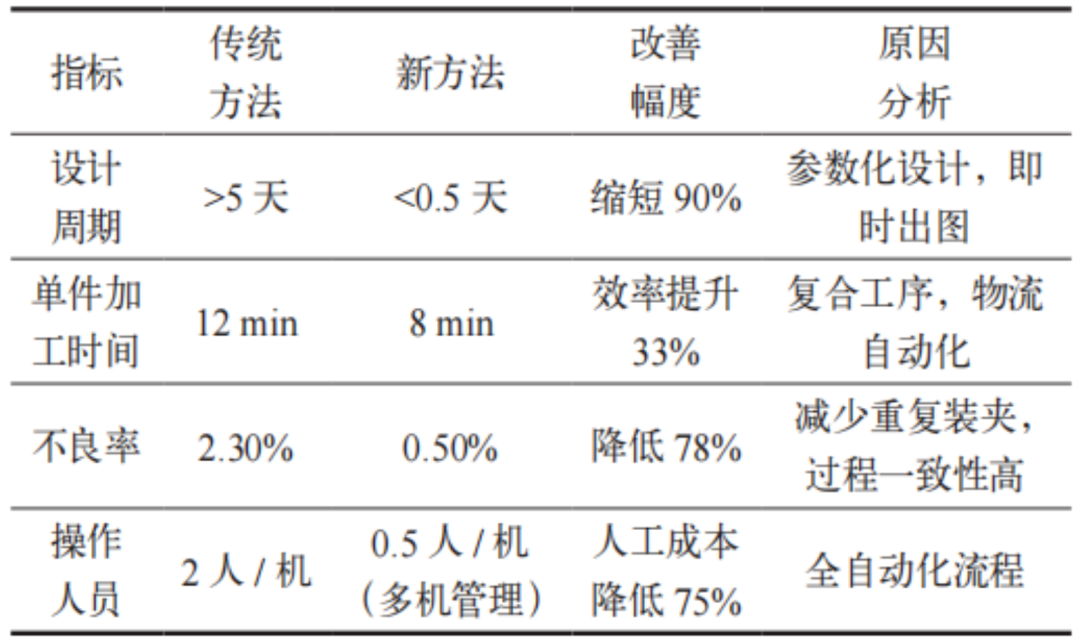

表 4 新方法实施前后效益对比

本研究基于先进复合加工技术，建立了完整的高精度齿轮加工技术体系，取得了显著的综合效益。

技术优势显著：复合加工工艺、高精度控制系统和自动化物流系统的集成应用，实现了齿轮加工精度达ISO5～6级，表面粗糙度Ra≤0.4μm。

效率大幅提升：通过工艺参数优化，齿轮加工效率提升33%，设计周期缩短90%。

质量稳定可靠：经30件连续试样检测，齿轮精度合格率达100%，且预留15%～20%精度储备。

连续规模化生产成效显著：产品批次零废品损耗，交付稳定可靠，产品一致性优良，成功实现从“单件精品”向“批量精品”的质量跨越。

本文研究的高精度齿轮加工方法已成功应用于新能源汽车变速器齿轮的生产。未来，可进一步结合AI视觉检测实现齿轮加工误差的实时补偿，并预测模型以优化生产节拍，持续推动齿轮制造技术向更高水平发展。
