引   言

汽车传动系统作为动力传递的核心子系统，其齿轮部件在交变载荷、高速滑移及边界润滑等复杂工况下的服役可靠性，直接影响整车使用寿命与安全性能。随着车辆动力总成向高功率密度方向演进，齿轮接触应力持续升高，表面磨损引发的失效问题日益突出，具体表现为齿面微点蚀、渐进性剥落及胶合损伤等典型形式，不仅造成传动效率下降与振动噪声加剧，更易引发灾难性断裂事故。当前主流齿轮钢材在传统热处理工艺条件下，普遍面临硬化层组织均匀性不足、残余应力分布失当、强韧匹配失衡等技术瓶颈，导致材料耐磨潜力未能充分释放。而电动汽车瞬间大扭矩输出特性大幅改变了齿轮应力谱特征，对传统基于燃油车经验的热处理参数体系形成严峻挑战，亟需通过系统性工艺革新实现材料微观组织结构与动态磨损行为的精准适配。在此背景下，探索兼顾高耐磨性与低制造成本的热处理方案，已成为汽车产业链共性技术需求。因此，本文对于汽车传动系统齿轮用钢的金属热处理方案与耐磨性能适配的分析具有重要的理论与实践意义。

 汽车传动系统齿轮用钢

汽车传动系统：

汽车传动系统作为车辆动力传递的核心架构，承担着将发动机输出转矩经扭矩经转换与转速调节后，精准分配至驱动车轮的关键功能。如图1所示，其结构主体涵盖变速器总成、主减速器单元、差速装置及驱动半轴等核心部件，通过齿轮副的刚性啮合实现动力传递与转速/扭矩的调节。在动力传输过程中，行星齿轮组、同步器齿环以及主减从动齿轮等关键传动元件，持续承受周期性交变弯曲应力、齿面接触压应力以及由微观滑动引发的剪切复合载荷。

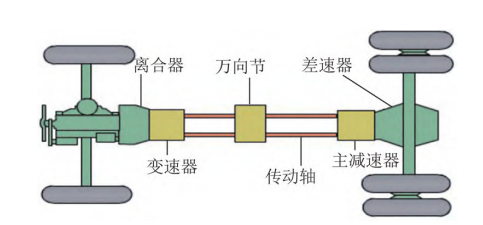

图 1  汽车传动系统

齿轮用钢的常见材料：

齿轮用钢的选择需兼顾强韧性匹配、淬透性控制以及加工经济性，当前主流材料按热处理特性可分为渗碳钢、氮化钢及感应淬火钢三大类(表1)。渗碳钢体系以低碳合金结构钢为主体，依靠表层增碳与心部低碳韧性的复合结构实现高接触疲劳抗力；氮化钢体系依赖铝Al、铬Cr、钼Mo、钒V等氮化物形成元素，通过表面氮原子渗入建立高硬度化合物层；感应淬火钢聚焦中碳钢(如C55E)，通过快速相变硬化形成表层马氏体组织，适用于大型齿轮局部强化场景。随着节能与轻量化需求提升，开发中的新钢种逐步引入微合金化技术及超细晶粒控制策略，在保持传统渗碳性能前提下延伸强度极限。

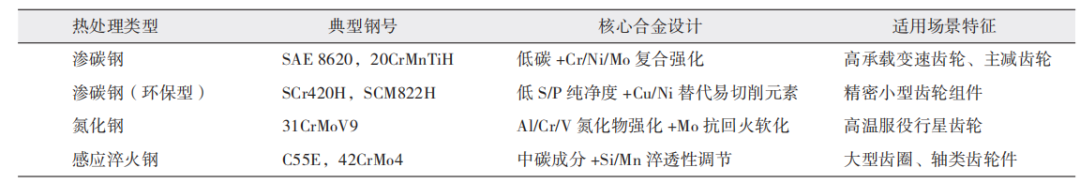

表1 齿轮用钢的常见材料类别

汽车传动系统齿轮用钢的金属热处理方案与耐磨性

常见热处理工艺:

汽车齿轮热处理工艺体系依据强化机制，可分为表面硬化与整体强化两类技术路径。表面硬化工艺以渗碳淬火为核心，于奥氏体单相区富碳气氛中实现碳原子向钢件表层的固态扩散，在后续淬火阶段形成梯度马氏体组织，其表层高硬度与心部韧性的组合特性适用于高接触应力齿轮；气体渗氮通过含氮介质分解，在铁素体基体表面构建氮化物强化层，工艺温度显著低于相变点故而畸变受控，适用于精密传动齿轮；感应淬火依靠交变电磁场诱发选域奥氏体化并速冷，实现齿面与齿根的定向强化。整体强化工艺涵盖调质处理(淬火+高温回火)形成的索氏体基体组织，提供均衡的强韧性匹配基础；等温淬火在贝氏体转变温区完成相变，获得下贝氏体/残余奥氏体复相组织，在保证强度前提下延伸疲劳裂纹扩展抗力。

不同热处理工艺对耐磨性能的影响:

热处理工艺的耐磨性增益主要源于显微组织调控与表面应力状态的协同作用。渗碳淬火工艺构建的梯度组织表层以高位错密度马氏体为耐磨骨架，其内部高比例细晶碳化物可阻隔磨粒侵入路径，残余压应力场则通过降低接触应力振幅抑制疲劳剥落，但需控制块状碳化物体积分数以避免脆性磨损；氮化工艺形成的化合物层以化学稳定性屏障机制为主导，ε-Fe₃N相层兼具低摩擦系数与化学钝化效果，对粘着磨损的抑制效能显著，扩散层中氮固溶强化基体则延缓犁沟磨损扩展；感应淬火的快速相变形成超细化马氏体，高缺陷密度界面阻碍位错滑移从而提升微切削抗力，齿根过渡区零应力场特征可规避剥落疲劳连锁失效。调质处理钢在磨屑冲击工况下表现出优越性，索氏体组织中的渗碳体颗粒通过割裂剥落区限制磨耗深度，铁素体相的塑性缓冲吸收低周冲击能量；而贝氏体等温淬火依靠残余奥氏体薄膜的应变诱导相变效应消耗冲击功，避免严苛接触应力下的裂纹形核。工艺选择需匹配磨损机制优先级：多粉尘环境需强化细晶碳化物屏蔽作用，边界润滑条件应优化化合物层减摩特性，高周冲击载荷侧重韧窝断口控制能力。

热处理参数优化与耐磨性能的适配分析:

热处理工艺参数的精细化调控是实现齿轮钢耐磨性能最大化的核心环节。在渗碳淬火工艺中，渗碳温度的设定需在渗速与晶粒粗化风险之间寻求平衡，而碳势的控制直接决定了表层碳浓度及碳化物形态，过高易形成网状或块状碳化物从而诱发脆性剥落，过低易导致表面碳浓度不足而削弱耐磨骨架。淬火环节的冷却速率抉择至关重要，过快的冷却虽能确保高硬度马氏体的生成，却可能因组织应力增大畸变并加剧淬火开裂倾向；回火温度的选取则需在消除应力和防止硬度过度衰减之间取得最优解。对于氮化工艺，关键在于控制氮势以形成致密且连续的化合物层，同时避免产生脆性ξ相，以确保其在具备优异抗粘着磨损能力的同时维持足够的韧性。感应淬火的成功则依赖于加热速率与最终温度的精确匹配，以确保奥氏体化充分而又不过热，从而获得超细化的马氏体组织。

变速器齿轮热处理方案优化与实践

案例背景:

某型号乘用车在路试及市场反馈中发现，其变速器总成频繁出现异响与传动效率下降的问题。经初步排查，问题指向其三挡传动齿轮。该齿轮在设计阶段选用经典的铬锰钛低碳合金钢，其初衷是凭借该材料良好的淬透性与加工性能，满足轿车变速器对质量、成本与性能的基本平衡。齿轮的初始热处理方案采用了行业内较为普遍的直接渗碳淬火工艺，即在富碳气氛中完成高温渗碳后，直接将工件转入淬火油中进行快速冷却。然而，该齿轮在承受变速器正常工作中交替变化的高扭矩负荷时，未能达到预期的设计寿命，在齿面工作区域提前出现了微观的点状蚀坑与宏观的磨损痕迹，严重影响了动力传递的平顺性与总成可靠性。

失效分析与原因初判:

为精准定位失效根源，对失效齿轮进行了解剖与理化检验。通过金相显微组织观察发现，齿轮表层的微观组织构成存在问题。首先，残余奥氏体的体积分数明显超出允许范围。过量的残余奥氏体是一种亚稳态相，其硬度远低于马氏体，在循环接触应力的反复作用下，会发生塑性流变乃至相变，导致齿面局部区域软化并萌生微裂纹。其次，在渗碳层中，期望弥散分布的合金碳化物数量不足、形态不佳，未能有效地起到钉扎作用以阻碍磨粒的微观切削与犁削过程，导致材料抗磨损能力下降。综合判断，初始工艺虽然赋予了齿轮较高的表面硬度，但由于关键相比例失衡及心部性能短板，最终导致了早期接触疲劳与磨损的连锁失效。

热处理方案优化:

基于对失效机理的理解，本次热处理方案优化的核心思路是从粗放式的整体强化转向对表层与心部组织的精细化协同控制。在核心工艺上，本方案将“渗碳后直接淬火”调整为“渗碳后缓冷+重新加热淬火”的二次热处理路径。工件于高温渗碳后经控温缓冷完成组织预备，随后在低于初次渗碳的温度下进行重新加热淬火。为匹配此工艺变革，本方案同步采用冷却能力更强的专用淬火油，以确保在降低淬火温度的同时仍能实现充分马氏体转变。

在关键参数层面，本方案实施系统性精密调控：适度下调强渗期碳势，防止晶界形成网状粗大碳化物 这一裂纹扩展通道；显著延长扩散时间，促成更平缓的碳浓度梯度，从而同步优化硬度分布与残余应力场；同时适当降低回火温度，旨在最大化保留淬火获得的高硬度与高强度，避免性能过度衰减。

效果验证:

热处理方案优化后，本方案对新一代的齿轮样品进行了严格的理化检验与台架耐久试验。台架试验按 照严格的行业标准执行，模拟了包括高扭矩、变转速在内的各种苛刻工况，如表2所示。金相分析结果表明，优化后的工艺取得了显著成效。齿轮表层组织由原先粗大的片状马氏体与过量残余奥氏体，转变为以细小的针状马氏体为骨架，辅以适量、稳定的残余奥氏体，并伴有大量细小、弥散分布的颗粒状碳化物。心部组织也同样得到改善，硬度值得以有效提升，为表层提供了坚实有力的支撑。

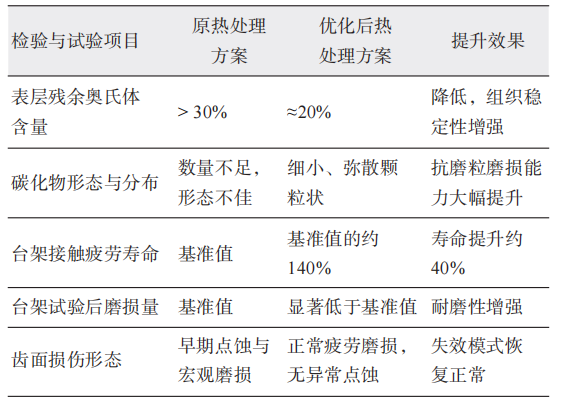

表2 效果验证

  结   论

本文研究表明，通过碳势分布的动力学控制可有效抑制脆性碳化物析出，淬火冷却路径选择与基体相变特征的科学适配保障了马氏体转变完整性，而回火参数的协同设定实现了位错强化与析出强化的平衡机制。通过创新开发的二次热处理工艺，本研究在齿轮产品应用层面成功验证了表层细晶化、碳化物弥散化与心部韧性化的协同强化效应，提升了抗接触疲劳及复合磨损能力，为齿轮制造工艺精密化转型提供了参考。

参考文献：略。

作者简介：王凯(1989—)，男，硕士，讲师，研究方向为机械、机电。
