复杂齿轮加工精度直接影响设备运行稳定性，其误差主要源于机床、刀具等核心环节。构建机器视觉检测体系，通过表面缺陷检测、尺寸误差检测及多相机协同方案，精准捕捉齿轮误差数据；针对两类误差源建立机床与刀具误差补偿算法，搭配硬件执行机构形成闭环修正体系。实验验证表明，该技术可显著降低主轴径向跳动、齿形等误差，关键精度指标误差降低率最高达87.5%，有效提升复杂齿轮加工精度，为高精度加工提供可靠方案。

复杂齿轮加工精度直接决定设备运行稳定性与可靠性。当前加工中机床主轴回转、导轨运动误差，刀具磨损、几何误差等问题导致齿轮表面缺陷、尺寸超差。本文针对上述误差问题，选择非接触、高效、高精度特性的机器视觉检测技术进行复杂齿轮检测，并结合硬件执行机构构建修正体系。通过实验验证技术有效性解决误差导致的精度问题。

复杂齿轮加工精度受多重误差源耦合影响，其中机床误差是基础误差来源。机床主轴回转过程中径向跳动、轴向窜动及角度摆动会直接传递至工件，导致齿轮齿圈径向圆跳动等误差；导轨的直线度、平行度误差会使刀具运动轨迹偏离理论路径，影响齿形加工精度。刀具在切削过程中也会产生磨损，尤其是刃口磨损会导致齿形轮廓失真；非标准齿轮刀具的几何参数偏差会直接反映到齿轮齿廓加工结果中。

复杂齿轮加工误差主要源于机床、刀具等核心环节，这些误差直接导致齿轮表面缺陷、尺寸偏差等问题，严重影响加工精度。为精准识别各类误差并为后续修正提供可靠依据，本文检测技术体系按“精准定位单一缺陷、量化分析关键尺寸偏差至全方位覆盖检测盲区”的逻辑递进展开：齿轮表面缺陷检测利用视觉技术与量化公式实现缺陷的精准识别与面积核算；在此基础上深入尺寸误差检测，建立实际测量值与理论值的关联，明确尺寸偏差根源；并针对单相机检测局限，设计多相机协同方案，融合多视角数据形成完整三维模型，实现误差的全面捕捉。

齿轮表面划痕、凹坑多源于刀具磨损后的不规则切削，裂纹多因装夹力过大导致的应力集中，而锈蚀斑点则与加工环境关联紧密。通过缺陷的位置、形态可反向追溯误差源，比如齿面边缘的连续划痕，大概率对应机床导轨的直线度误差。因此，本文构建基于机器视觉的齿轮表面缺陷检测模型，首先通过高分辨率工业相机采集齿轮表面图像，经图像预处理去除噪声后，提取缺陷特征并进行识别。为精准量化缺陷区域，引入缺陷面积计算公式：

式中：S为齿轮表面缺陷的面积；n和m分别为图像的行数和列数；f(x_i，y_j)为特征函数，当坐标(x_i，y_j)处为缺陷像素时f(x_i，y_j)=1，当坐标(x_i，y_j)处为正常像素时f(x_i，y_j)=0。公式（1）通过遍历图像所有像素点，统计缺陷像素的数量，进而换算得到实际缺陷面积。其作用是将视觉图像中的缺陷区域转化为具体的数值指标，为后续缺陷等级判定和误差修正提供量化依据，解决了传统检测中缺陷大小难以精准衡量的问题。

模型检测的尺寸偏差与加工误差存在明确映射关系，齿距误差多由机床主轴径向跳动、刀具齿形偏差导致，齿厚不均匀则与工件装夹定位不准、导轨运动精度不足相关。通过亚像素级检测获取的精准尺寸数据，可量化不同误差源对关键尺寸的影响权重，为后续针对性补偿提供数据支撑。亚像素级边缘检测算法提取齿轮轮廓特征点，结合相机标定参数实现像素坐标到实际物理坐标的转换，进而计算尺寸误差。引入齿距误差计算公式：

式中：Δp_k为第k个齿距的实际误差；p_k为第k个齿距的实际测量值；p₀为齿距的理论设计值。公式（2）通过计算实际齿距与理论齿距的差值，直接反映齿距尺寸的偏差程度。变量p_k由机器视觉系统精准测量得到，p₀为设计图纸给定的标准值，Δp_k的正负可判断齿距偏大或偏小。公式（2）的结果为后续刀具误差补偿提供了直接的量化目标，解决了尺寸误差无法精准定位的问题。

为解决单相机检测存在的视角盲区问题，实现复杂齿轮全表面、多参数的同步检测，设计多相机协同检测方案，如图1所示。

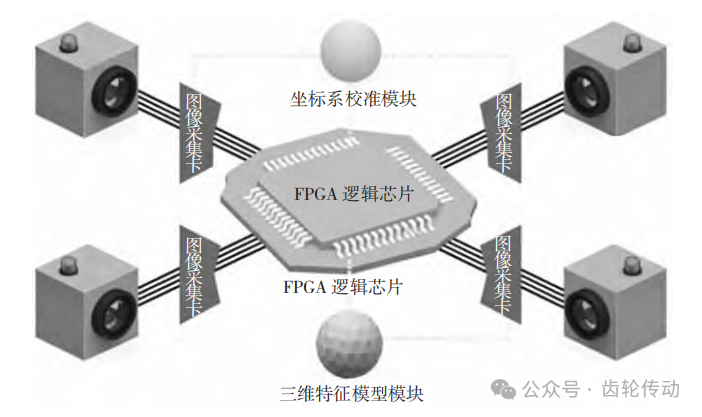

图1多相机协同示意图

采用4台高分辨率工业相机分别布置在齿轮的前、后、左、右四个方向，通过图像采集卡实现多相机同步触发采集，确保各视角图像采集时间一致性。搭建基于FPGA逻辑芯片的实时图像处理架构，对多相机采集的图像进行并行预处理和特征提取。通过坐标系校准技术，建立多相机统一的世界坐标系，将各相机采集的局部特征信息融合为齿轮完整的三维特征模型，实现表面缺陷和尺寸误差的全方位检测。该方案解决了单相机检测不全面的问题，为后续全面修正误差提供了完整的误差信息支撑。

前文通过多维度检测技术已精准捕捉齿轮表面缺陷、尺寸偏差等误差数据，为误差修正提供了明确靶向。误差修正需遵循“先构建补偿逻辑、再落地执行控制”的递进思路，先针对机床、刀具两类核心误差源，分别建立实时补偿算法，通过量化公式与动态权重调节，为不同误差提供精准补偿方案；再基于补偿算法搭建硬件执行体系，将补偿参数转化为伺服电机、电动刀架的实际动作，形成“算法指导—硬件执行”的闭环，切实解决精度问题。

3.1.1 机床误差补偿

针对机床主轴回转误差和导轨运动误差问题，提出基于误差模型的实时补偿算法。通过激光干涉仪和圆度仪测量机床主轴和导轨的误差数据，构建机床误差模型，进而实现实时补偿。引入机床主轴回转误差实时补偿公式：

式中：S_c为补偿后主轴实际运动参数；S_t为主轴理论运动参数；E_r为主轴回转误差测量值；E_g为导轨运动误差测量值；ω₁、ω₂为自适应权重因子（满足ω₁+ω₂=1）其值由实时切削负载动态计算，当负载波动5%～15%时，通过ω₁调整权重，确保误差控制在0.003mm内。泛化验证中，公式（3）适配YK3150E数控滚齿机（中小模数齿轮加工主力机型）、YK3610数控滚齿机（高精度伞齿轮加工机型）、Y3180H重型数控滚齿机（大直径齿轮加工机型）3种数控滚齿机，同时通过定期采集加工件误差数据，反向修正补偿参数。

3.1.2 刀具误差补偿

针对刀具磨损和几何误差问题，分别采用实时监测补偿和几何误差建模补偿的方式。基于切削力信号监测刀具磨损，通过力传感器采集切削过程中的力信号，建立切削力与刀具磨损量的映射关系，实时计算磨损量并进行补偿，可使齿轮齿形误差降低0.004～0.006mm。针对非标准齿轮刀具，构建刀具几何误差补偿模型引入刀具几何误差补偿公式：

式中：G_c为补偿后的刀具实际几何参数；G_t为刀具的 设计几何参数；E_w为刀具磨损误差补偿量；E_g为刀具几何误差补偿量；ω_w、ω_g为自适应权重因子（ω_w+ω_g=1）根据材质硬度调整，加工20CrMnTi（硬度HB为180～220）时，调整ω_w使磨损量预测误差≤5%。泛化至模数2.5～4mm的5种刀具（压力角渐开线滚刀、高精度滚刀、双导程蜗杆滚刀、硬质合金涂层滚刀、左旋高速钢滚刀），齿廓总偏差稳定在0.008mm内。

基于前文补偿算法构建硬件导向的误差修正执行控制体系，以算法输出—硬件执行、精度反馈为核心链路确保补偿逻辑落地。

机床误差补偿采用高精度伺服电机驱动主轴与导轨，配套伺服驱动器实现电流、速度、位置三环闭环控制。由工业以太网将补偿参数实时传输至驱动器，调节电机运动轨迹；电机与主轴采用刚性联轴器连接，导轨传动副经预校准消除机械间隙，保障运动精度。

刀具误差补偿以高精度电动刀架为执行单元，刀座集成激光位移传感器实时监测刀具磨损量。PLC接收传感器数据后，结合刀具误差补偿公式计算微调量，由串口通信驱动刀架内置电机实现微米级位移补偿，同步利用压力传感器校准刀具安装几何精度。

总控单元选用工业PLC，集成多协议通信接口连接伺服系统、刀架、机器视觉检测系统及各类传感器。该方案通过硬件与算法的深度协同，将各类误差补偿量转化为实际运动修正，如图2所示。

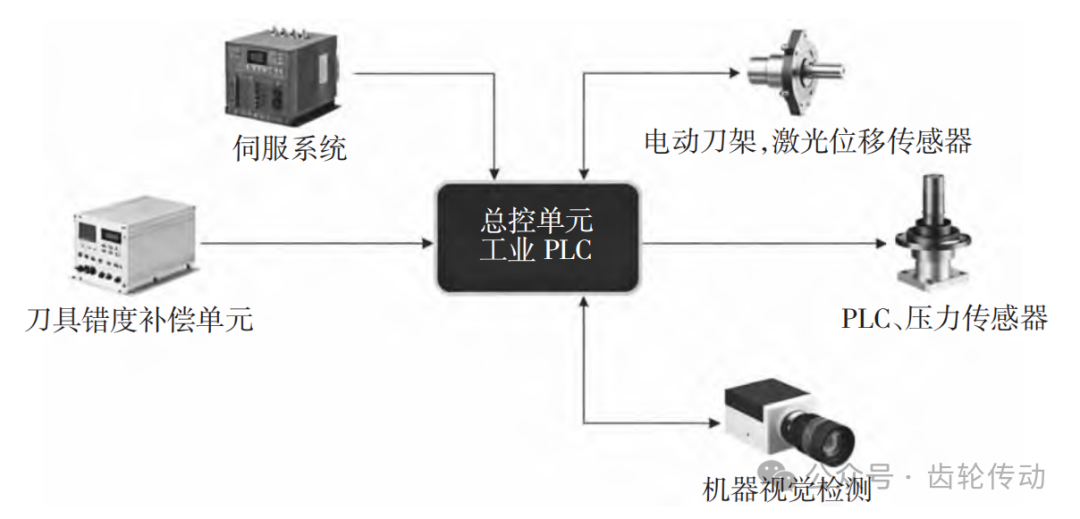

图2 控制实现示意图

实验平台中加工设备选用五轴联动数控滚齿机，检测设备采用本文设计的多相机机器视觉检测系统，修正执行机构包括高精度伺服电机、电动刀架及PLC控制系统。选取某型号弧齿锥齿轮作为加工试件，试件参数如下：模数3.2mm，齿数18，压力角20°，齿宽25mm，材料为40Cr，热处理硬度（HRC）35~40，精度等级目标为6级。

为验证本文提出的误差检测与修正技术的有效性，人工模拟三种典型误差情况：机床误差（主轴径向跳动误差0.012mm）、刀具误差（刀具磨损量0.010mm，几何误差0.009mm）。分别在未应用本文技术方案和应用本文技术方案两种情况下进行加工实验，每种情况加工5件试件。检测指标选取与各误差源对应的关键精度指标：主轴径向跳动误差、齿轮齿形误差、齿廓总偏差、工件定位误差，通过这些指标数据验证技术方案对各误差问题的解决效果。

由表1可知，应用本文提出的误差检测与修正技术后，各关键精度指标均得到显著改善。其中主轴径向跳动误差降至0.003mm，验证了机床误差补偿算法及执行控制的有效性；齿轮齿形误差降至0.005mm，齿廓总偏差降至0.008mm，证明刀具误差补偿技术能够有效解决刀具磨损和几何误差问题；工件定位误差降至0.001mm，体现了装夹误差补偿技术的精准性。

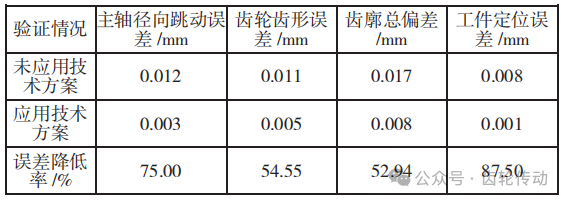

表1 实验结果对比

本文针对复杂齿轮加工中机床、刀具两大核心误差，构建检测、补偿、执行技术体系。通过分析误差源影响机制采用机器视觉构建检测模型，结合量化公式解决传统检测效率与精度问题；提出针对性补偿算法并搭配硬件执行机构，保障技术落地性。实验验证表明，该技术可显著降低各类误差、提升加工精度，实现误差与检测修正技术的精准对应，为复杂齿轮高精度加工提供有效方案。后续可开展耦合建模及补偿研究，提升复杂工况修正精度。

作者简介：朱韩毅（1991—），男，浙江新昌人，本科，毕业于新昌技师学院，研究方向为机械制造。
