在当前发动机行业快速发展的背景下，齿轮系作为动力传递的核心部件，其性能和可靠性直接影响发动机的整体效率和使用寿命。而齿侧间隙作为齿轮设计和制造中的关键参数，对齿轮系的传动效率、运行稳定性和噪声控制具有重要影响。齿侧间隙过小会导致齿轮过热和磨损加剧，过大则会引起传动冲击和噪声增大，影响传动精度。因此，齿侧间隙的精确控制与检测，对提升发动机的可靠性具有重要意义。

一直以来，学者们对齿侧间隙的研究没有中断过，陈文华等采用蒙特卡洛模拟方法，分析圆柱齿轮机构的传动误差；孙涛等基于CETOL对含齿侧间隙的齿轮系统尺寸链及动力学分析；李光伟对齿侧间隙测量方法讨论；常国强等对齿轮啮合间隙测量方法探讨；刘岚岚等研究圆柱齿轮传动齿侧间隙的给定及其检测。

目前研究有的针对齿侧间隙理论建模和公差仿真分析，有的针对齿侧间隙测量方法，对齿侧间隙公差仿真和测量两者结合未见报道；本文对齿侧间隙进行理论建模，采用三维公差仿真分析，并结合齿侧间隙的测量，从设计、制造、测量装配四个维度，给出齿侧间隙优化的系统性解决方案。

在齿轮传动中，考虑到齿轮间的润滑、制造、加工和安装等的误差，以及在使用过程中产生的磨损，啮合轮齿之间必然存在齿侧间隙。齿侧间隙是两个相配齿轮的工作齿面相接触时，在两个非工作齿面之间所形成的间隙。齿侧间隙对齿轮传动系统具有重要影响，如果设置不合理，将可能导致打齿现象，严重时会引发噪声问题，所以控制齿轮系统装配中齿侧间隙的大小十分重要。

通过Creo建模，利用三维公差分析软件并考虑实际加工分布，将齿侧间隙作为齿轮系统尺寸链的封闭环，进行三维公差分析。根据三维公差分析的贡献度结果，调整零件设计尺寸或公差，以优化齿侧间隙大小，为齿轮系在详细设计阶段的质量控制提供解决方案。

目前，三维公差分析计算过程中，一般采用的算法是蒙特卡洛法。蒙特卡洛法的基本思想是当所求解问题是某种随机事件出现的概率，或者是某个随机变量的期望值时，通过某种“实验”的方法，以这种事件出现的频率估计这一随机事件的概率，或者获得这个随机变量的某些数字特征，并将其作为问题的解。该方法能够较好地模拟大批量制造的前提下零件的装配过程。在一定条件下，用这种方法得到的结果，较为符合实际情况。相比于其他方法，蒙特卡洛法能处理各种复杂(空间尺寸链、非线性尺寸链等)问题，适用范围广，结果准确。

三维公差仿真分析软件的核心基理，是通过数理统计的计算方法进行仿真分析，同时评估在设计与制造过程中，零部件的制造偏差与装配工艺策略如何对产品的各种关键特性产生影响。具体分析工作流程如图1所示。

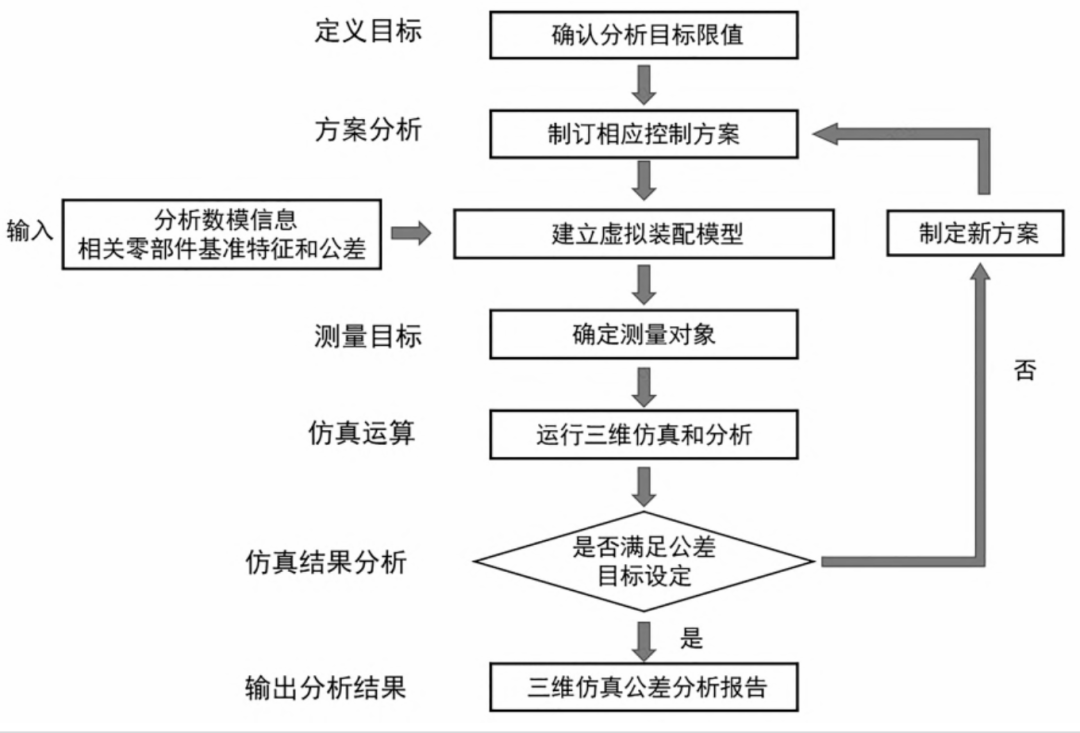

图1 三维公差仿真分析工作流程

基于以上公差分析理论对某发动机曲轴齿轮与机油泵中间齿轮法向侧隙进行公差分析。齿侧间隙相关的零件由机体、曲轴、主轴承瓦、曲轴齿轮、机油泵总成(含中间齿轮轴、中间齿轮、机油泵定位销)组成，其中曲轴齿轮过盈装配到曲轴，并通过主轴承瓦装配到机体上；中间齿轮和中间齿轮轴预装为泵体总成，并通过机油泵定位销装配到机体，保证曲轴齿轮与机油泵中间齿轮的法向侧隙满足要求，如图2所示。

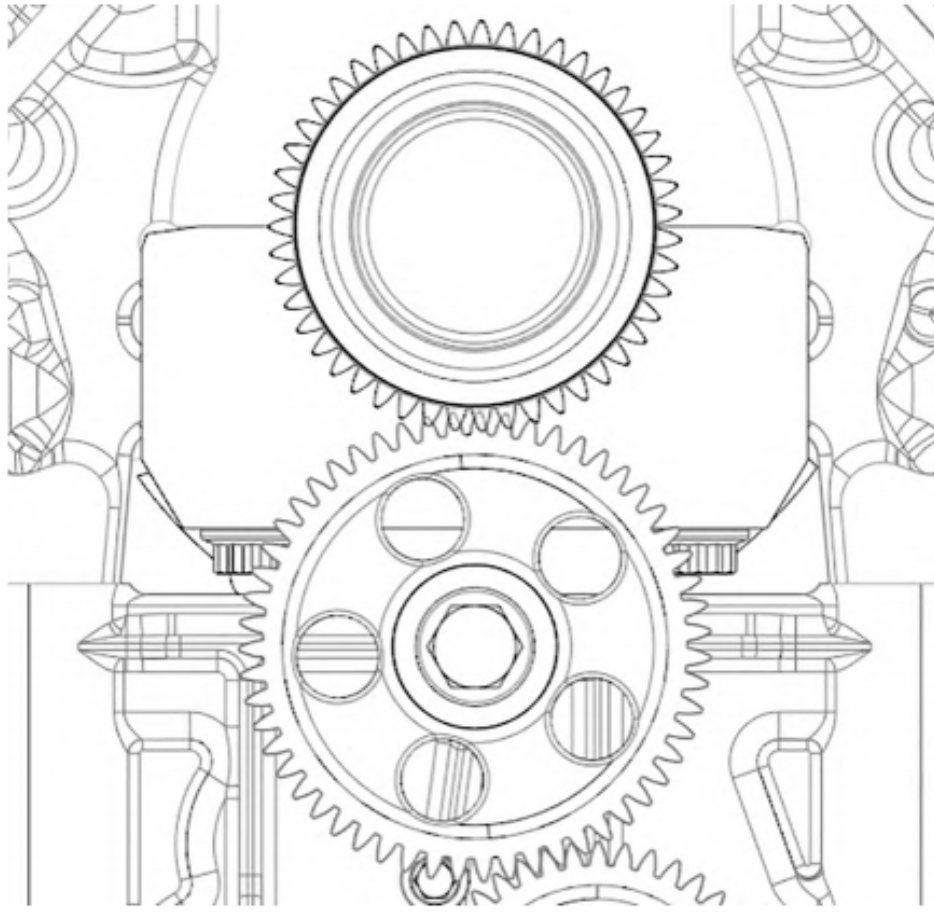

图2 曲轴齿轮与机油泵中间齿轮装配示意图

三维公差软件分析过程，将Creo三维模型转化为兼容格式，导入齿侧间隙分析模型，根据零部件实际约束情况，添加相关零件基准特征和公差，特征添加完毕后，按照约束的先后顺序进行特征和特征间的虚拟装配；装配时，使曲轴主轴颈与主轴承瓦下方接触，使机油泵中间齿轮与曲轴齿轮工作面接触；虚拟装配完成后，设定分布类型为正态分布，设定各零部件的加工工艺水平为3σ；在曲轴齿轮与机油泵中间齿轮非工作面取点，进行测量，其测量值即为法向侧隙。模型进行20000次虚拟装配仿真，置信区间概率为99.73%，通过20000次蒙特卡洛仿真，获得齿侧间隙的统计分布状况如图3所示，各主要贡献因子的贡献度排序见表1。

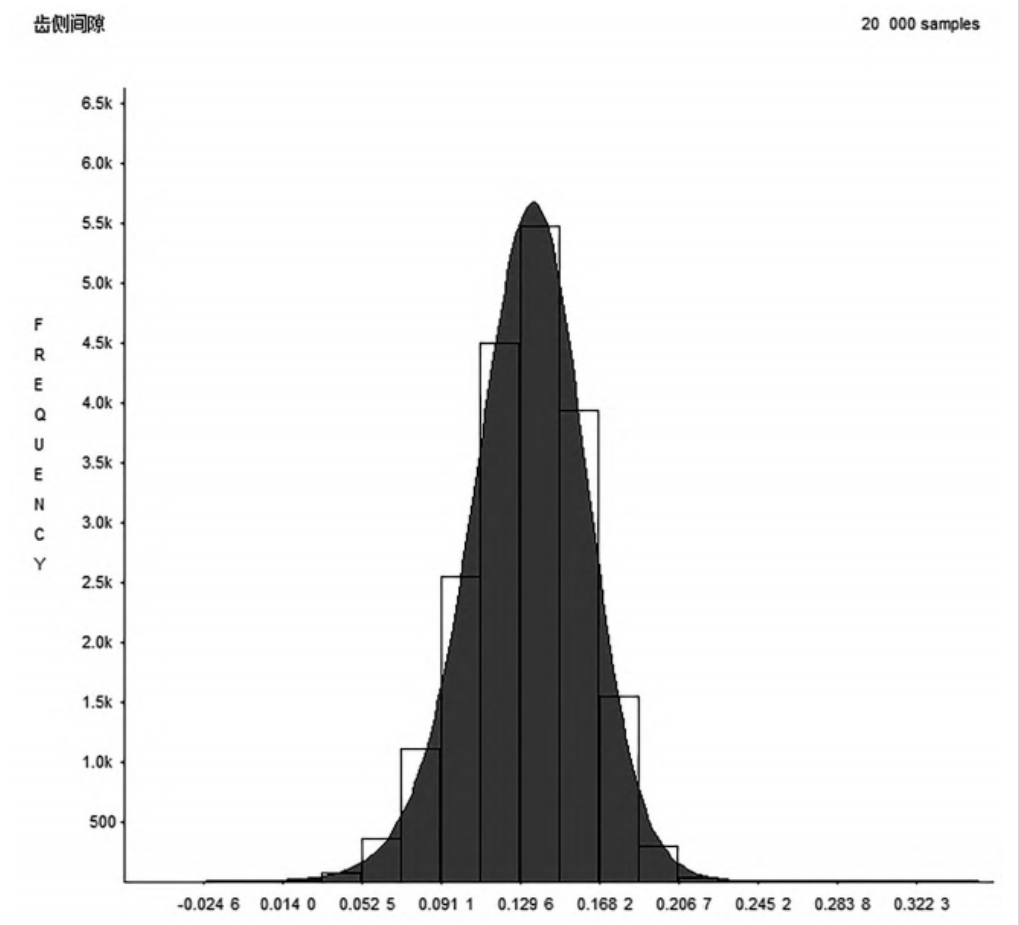

图3 齿侧间隙的统计分布状况

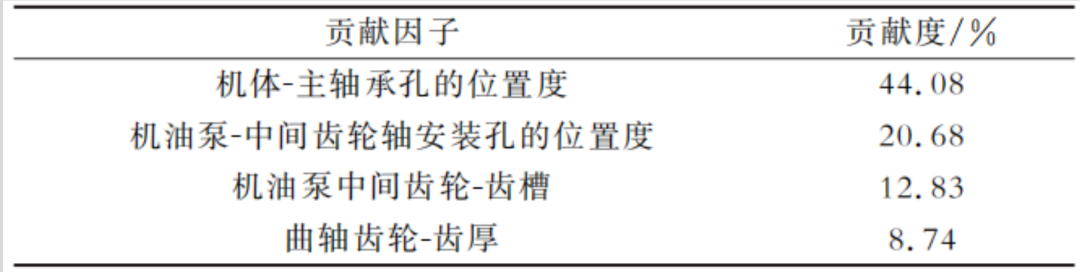

表1 关键因子的贡献度排序

通过关键因子贡献度排序得出，齿侧间隙的控制可从中心距优化(收严主轴承孔、中间齿轮轴孔的位置度公差)和齿形修正(基于公差贡献权重，针对性调整齿厚、齿槽公差带)两方面进行。

齿侧间隙可分为圆周侧隙(jwt)、法向侧隙(jbn)和径向侧隙(jr)，常用检测方法包括打表法、压铅丝法和塞尺法。当前发动机行业存在测量方法选用不当、操作不规范、精度控制不足等突出问题；导致检测误差较大，影响齿轮传动性能和发动机质量。本文将详细阐述三类齿侧间隙的定义、测量原理及关联性，并针对发动机产线需求，从方法优化、操作标准化等维度提出综合改进方案，旨在提升测量精度和效率，确保产品质量稳定。

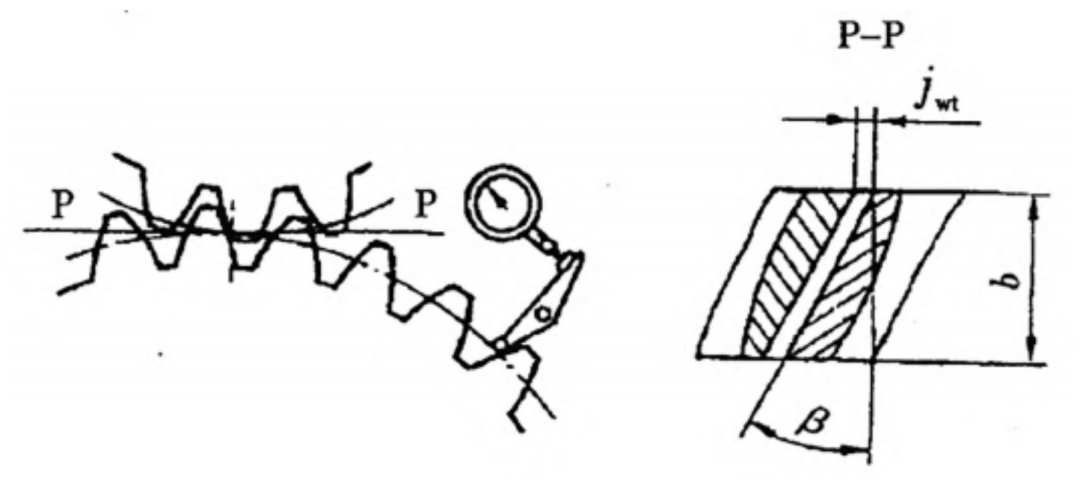

圆周侧隙jwt(图4)是将相啮合齿轮中的一个齿轮固定，在另一个齿轮节圆切线方向放置一个百分表或千分表，并晃动该齿轮，使两齿轮非工作齿面接触，百分表或千分表上得到读数差即为圆周侧隙，如图4所示。打表法可直接读数，测量精度高、重复性好，但受操作空间限制。

图4 圆周侧隙jwt

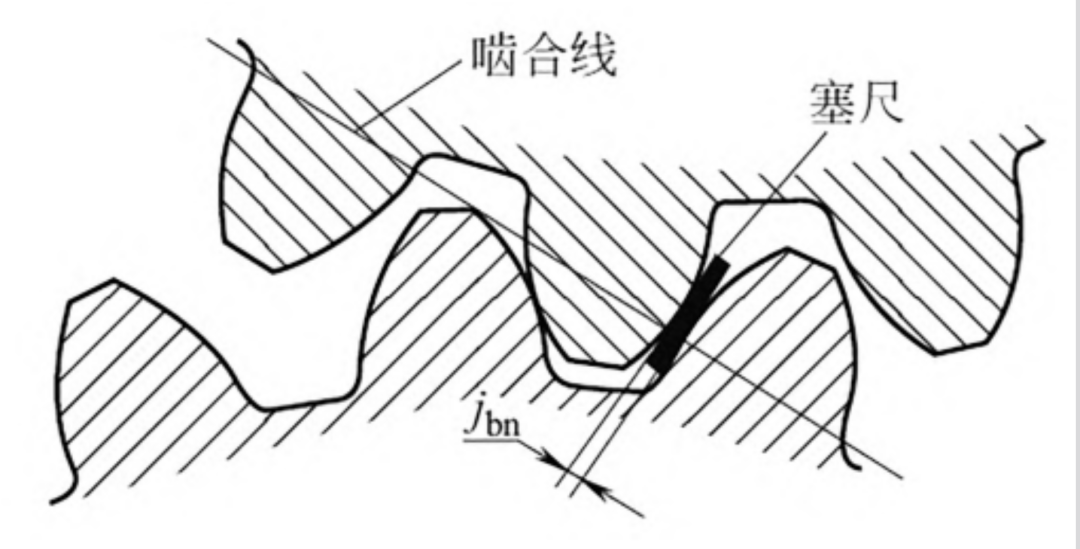

法向侧隙jbn(图5)是当两个齿轮的工作面相互啮合时，其非工作面之间的最短距离。可以用塞尺测量(图5)，这种方法可以直接得到测量结果，操作简单，但需多次试探，还要保证塞尺间隙松紧程度适当；也可以用压铅丝法测量，这种方法不是直接得出结果，而是通过间接测量铅丝的厚度得出，操作简单，在操作空间受到限制的情况下更为方便，但受铅丝直径影响。它与圆周侧隙jwt的关系，按式(1)表示:

式中，αwt为端面压力角；βb为基圆螺旋角。

图5 法向侧隙jbn

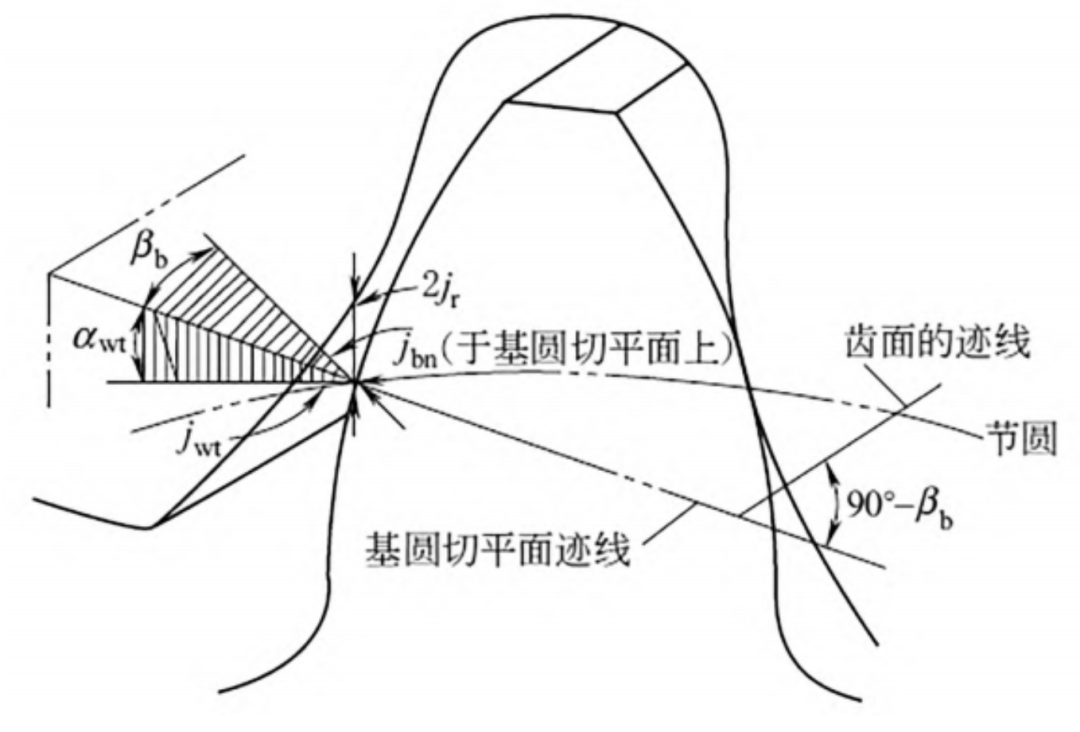

径向间隙jr(图6)是将两个相互啮合齿轮的中心距缩小，直到左侧和右侧齿轮面都接触时，这个缩小的量为径向间隙 。关系按式(2)表示:

塞尺法因操作繁琐且受人为因素影响较大，不适合发动机产线的需求；而打表法虽精度高，但受限于操作空间。本文研究重点为齿侧间隙与铅丝直径的关系，通过理论分析和实验验证，探索更适用于发动机产线的测量方法，以提升测量效率和精度，确保产品质量稳定。

图6 圆周侧隙jwt、法向侧隙jbn与径向侧隙jr之间的关系

压铅丝法基于材料塑性变形与体积守恒定律实现齿侧间隙的间接测量。其原理为：将铅丝置于齿轮副非工作齿面，通过齿轮旋转施加压力使其产生压缩变形，测量变形后的铅丝厚度以推算齿侧间隙值。该方法的理论基础与公式推导如下。

2.4.1 体积守恒假设

假设铅丝压缩过程轴向长度(L)不变，仅发生横向延展，铅丝被压成一个长方体形状，压缩前圆柱体体积与压缩后长方体体积相等。压缩前铅丝体积见式(3):

式中，D为铅丝原始直径；L为铅丝长度(假设为定值)。

压缩后铅丝体积见式(4):

式中，t为压缩后厚度；w为压缩后宽度。根据体积守恒原则V前=V后，推导出压缩后宽度见式(5):

2.4.2 屈服强度约束

当铅丝发生塑性变形时，压力需克服材料的屈服强度σy，需满足式(6):

式中，F为压缩压力；A为压后面积；σy为铅丝的屈服强度。由式(5)、(6)得出式(7):

根据式(7)推导结果得出:齿侧间隙(即压缩后厚度t)与铅丝直径D平方呈正比，故铅丝直径选择直接影响测量精度。

为验证理论模型并探究铅丝直径(D)对齿侧间隙(t)的影响规律，实验采用Ø1mm、Ø1.5mm、Ø2mm、Ø2.4mm、Ø3.1mm五种不同直径的铅丝，对同一齿轮副进行重复测量。主要控制措施包括以下几个方面。

(1)操作标准化:由同一检测人员执行全部测量，消除人为操作差异；

(2)盘车一致性:采用电动盘车装置驱动齿轮系，避免手动盘车导致的转速与施力波动；

(3)测量重复性:在同一台发动机的固定齿轮副，标识4处测量位置，同步采用打表法(参考基准)和压铅丝法对比测量，确保数据可复现性；

(4)样本普适性:跨多台发动机重复上述流程，获取足够多的样本量；

(5)铅丝变形控制:使用游标卡尺测量压缩后的铅丝厚度，规避千分尺夹紧力引发的塑性变形误差。

实验数据对比如图7所示，实验结论如下:

(1)方法对比:压铅丝法测得的齿侧间隙值普遍高于打表法，差异源于铅丝压缩回弹及测量工具系统误差；

(2)直径影响:齿侧间隙随铅丝直径的增加而呈上升趋势，但直径过大(如Ø3.1mm)易引发齿轮顶偏，导致测量值失真；

(3)推荐铅丝直径范围为齿侧间隙最大值的2~4倍。

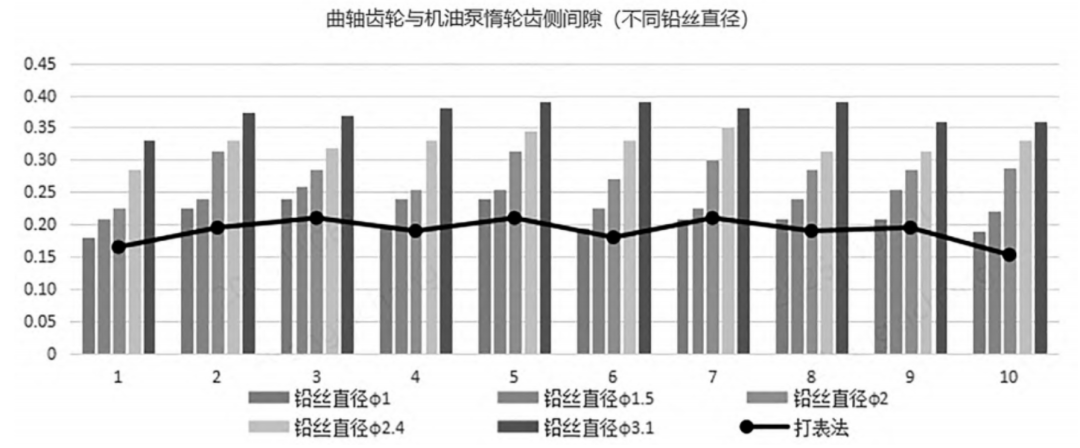

图7 打表法和压铅丝法齿侧间隙实测数据

本研究针对发动机齿轮副齿侧间隙的控制与测量方法展开系统性研究，通过三维公差仿真分析与实验验证相结合，提出了从设计优化到装配检测的全流程解决方案，主要结论如下。

(1)齿侧间隙控制优化基于蒙特卡洛法的三维公差仿真表明，齿侧间隙主要受中心距公差(贡献度64.76%)及齿形参数公差(贡献度21.57%)；通过收严主轴承孔、中间齿轮轴孔的位置度公差(控制中心距精度)，以及调整齿厚、齿槽公差带，显著提升齿侧间隙合格率，有效降低齿轮啮合干涉风险。

(2)齿侧间隙测量方法在操作空间允许的前提下，优先推荐打表法测量，因其具有高精度和良好的重复性；若受操作空间限制，可采用压铅丝法，压铅丝法的测量精度与铅丝直径密切相关，建议将铅丝直径控制在齿侧间隙设计最大值的2~4倍范围内，以确保测量结果的准确性和可靠性。

(3)压铅丝法测量标准化理论推导与实验验证表明，齿侧间隙(t)与铅丝直径(D)满足t∝D2。通过标准化实验流程和操作规范，可有效提升压铅丝法的测量精度，为实际生产提供了科学指导。本研究将公差仿真与测量方法优化结合，构建了齿侧间隙“设计-制造-测量-装配”闭环控制体系，为发动机齿轮副的高精度装配提供了理论依据与实操指南，可显著提升传动系统稳定性、降低噪声及磨损风险。
