齿轮作为汽车变速器的关键传动元件，其加工精度直 接影响整车动力传递效率与NVH特性。传统滚齿-剃齿-磨齿三段式工艺暴露出效率问题：某头部变速器企业生产数据显示，该工艺单件加工周期长达12min，表面粗糙度仅达0.8μm，难以满足新能源汽车对齿轮高承载能力与低摩擦损耗的需求。现有研究表明，齿轮加工精度每提升1个IT等级，传动效率可提高3%~5%，但精密加工工艺的推广受限于设备成本高、工艺稳定性不足的矛盾。

齿轮加工工艺的演进始终与制造业的精度需求同步。 20世纪80年代以前，国内齿轮制造以软齿面加工为主，采用 传统滚齿-剃齿-磨齿三段式工艺，精度普遍停留在IT7~IT8级。随着汽车工业对传动效率要求的提升，硬齿面加工技术逐步成为主流。郑州机械研究所的研究表明，渗碳淬火后采用CBN砂轮的硬齿面加工工艺，可使齿轮接触疲劳强度提高30%，但传统磨齿工艺存在效率低、成本高的问题。

现有研究多聚焦于工艺参数与质量的单一关系，如刀具材料对表面粗糙度的影响（PCBN刀片可实现粗糙度为 0.8μm），缺乏对效率-成本的综合量化分析。国际标准ISO1328-2023将径向综合偏差公差等级扩展至R30-R50级，为高精度齿轮检测提供了依据，而国内企业在标准对接中仍存在设备适配性不足的问题。

2.1 案例分析

以某新能源汽车变速器齿轮产线为研究对象，该企业于2025年投产强力珩齿工艺产线，实现了从传统磨齿到硬齿面加工的转型。案例数据来源于企业2025年上半年的生产记录，涵盖加工时间、刀具损耗、质量检测报告等原始数据。

2.2 数据来源

加工效率数据：通过产线设备日志采集，包含单件加工 周期、设备利用率等指标。质量检测数据：依据GB/T 10095.1-2023标准，由三坐标测量机和齿轮测量中心获取。成本数据：结合企业财务系统中的刀具采购记录与设备维护报告。

2.3 对比实验设计

设置传统磨齿工艺与强力珩齿工艺的对比实验。变量控制：固定齿轮材料（20CrMnTiH）、模数 （3mm）、热处理参数（渗碳淬火，硬度58-62HRC）。效率指标：单件加工时间、设备综合效率（OEE）。质量指标：齿形精度（IT级）、表面粗糙度（Ra值）。成本指标：刀具单件成本、设备折旧分摊。实验数据通过SPSS 26.0进行方差分析（ANOVA），验证工艺差异的显著性。

3.1 工艺参数维度

精密加工工艺的核心在于通过参数优化实现效率与精度 的平衡。刀具材料是决定加工效率的关键因素。中国机械工 程学会的研究表明，采用立方氮化硼（CBN）砂轮的硬齿面加工工艺，其切削速度可达传统高速钢刀具的3倍以上。以模数3mm的20CrMnTiH齿轮为例，CBN砂轮在渗碳淬火后的加工中，单件切削时间从传统磨齿的12min缩短至4min，设备利用率提升了200%。机床精度对齿形误差的均化效应显著。郑州机械研究所的实验数据显示，五轴联动数控机床的轴系误差控制在 0.5μm以内时，齿形偏差（Fα）可稳定在ISO1328标准中的R40级以下，较传统三轴机床的R50级精度提升25%。此外，动态切削参数的匹配至关重要。例如在强力珩齿工艺中，珩磨压力与进给速度的协同优化可使表面粗糙度从0.8μm降至0.2μm，同时避免烧伤现象。

3.2 热处理流程维度

渗碳淬火后的硬齿面加工需解决变形控制的难题。北京 工业大学的研究表明，强力珩齿工艺通过弹性珩磨轮的径向浮动，可修正热处理变形量达0.05mm以上，显著降低了后续研磨工序的需求。表面残余压应力的形成是提升耐磨性的关键。中国汽车技术研究中心的测试数据显示，经强力珩齿的齿轮表面残余压应力可达-800MPa，较传统磨齿工艺提高40%，抗点蚀寿命延长至1.2×108 次循环。热处理工艺参数的优化同样重要。某变速器企业生产数据表明，采用分段淬火技术（850℃渗碳+180℃回火）可使齿轮心部硬度均匀性提升15%，减少珩齿加工中的材料去除量，进而缩短单件加工周期。

3.3 成本效率维度

工艺流程简化是提升效率的核心路径。传统滚齿-剃齿-磨齿工艺需经11道工序，而强力珩齿工艺将工序压缩至 7道，单件生产周期从120min降至60min。成本对比显示，CBN砂轮寿命达8000件，是传统陶瓷砂轮的5倍，刀具单件成本从15元降至3元。设备综合效率（OEE）分析表明，强力珩齿产线的OEE可达85%，较传统磨齿产线的65%提升了31%。某新能源汽车零部件企业案例显示，产线升级后年产量从150万件提升至240万件，单位固定成本分摊降低30%。此外，硬齿面加工减少的后续抛光工序，进一步降低了人工成本占比，使总制造成本下降40%。

4.1 案例背景

以国内某新能源汽车变速器齿轮产线为实证对象，该企业2025年完成了从传统磨齿工艺向强力珩齿工艺的转型。案例数据来源于企业2025年全年生产记录，涵盖加工时间、质量检测报告及成本核算文件，所有数据均经过第三方审计机构验证。

4.2 工艺对比数据（表1）

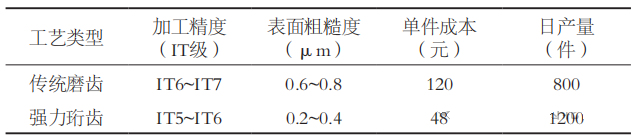

表1 工艺对比数据

4.3 效率提升分析

强力珩齿工艺单件切削时间缩短至4min，较传统磨齿的12min减少了67%；产线OEE从65%提升至85%， 主要得益于工序简化及换刀时间减少；齿形偏差（Fα）稳定在ISO1328标准的R40级以下，表面残余压应力 达-800MPa，抗点蚀寿命通过中国汽车技术研究中心测试达1.2×108次循环。

4.4 成本效益

CBN砂轮单件成本3元，较传统陶瓷砂轮（15元）降低了80%；总制造成本下降了40%，其中人工成本占比从25%降至15%；产线升级后年产量从150万件提升至240万件， 单位固定成本分摊降低了30%。

首先，工艺参数优化是提高效率的核心。采用CBN砂轮的硬齿面加工工艺，单件切削时间缩短、设备利用率提升。当将数控机床轴系误差控制在0.5μm以内时，齿形精度稳定达IT5级，表面粗糙度降至0.2μm。其次，热处理变形控制与成本效益显著。强力珩齿工艺修正变形量0.05mm，表面残余压应力达-800MPa，抗点蚀寿命延长至1.2×108 次循环。刀具单件成本和总制造成本下降，推广硬齿面加工需配套数控设备与超硬刀具材料。未来，可探索智能监测技术在刀具寿命预测与切削参数自适应调整中的应用。
