汽车变速箱齿轮花键在热处理过程中极易发生变形，进而影响汽车的安全性与可靠性。针对该问题，围绕热处理变形控制技术开展研究，以确保齿轮花键的尺寸精度与形状精度。采用智能调控方式对渗碳温度进行控制，并引入比例-积分-微分（Proportion Integration Differentiation，PID）控制器调节齿轮表面与心部温差；合理选择等温淬火油及淬火方式，并配合低温回火工艺；改进装炉方式，以降低高温蠕变引起的批量变形。工程应用结果表明，花键跨棒距M值的波动范围降幅达77%，且其数值集中于满足装配需求的区间，零件的渗层深度与硬度均满足要求。该变形控制技术能够有效抑制齿轮花键热处理畸变，具有良好的工程应用与推广价值。

在汽车工业领域，变速箱性能直接关乎汽车动力传递、操控体验及行驶安全性等多方面表现。然而，齿轮花键的加工精度与热处理质量直接影响变速箱运行可靠性。齿轮花键在热处理过程中易发生变形，进而引发变速箱故障，并降低其运行安全性。齿轮花键变形机理复杂，现有变形控制方法仍存在一定局限性，难以实现精准控制。本文针对汽车变速箱齿轮花键热处理变形控制技术展开研究，以降低变形量，提高加工精度与产品质量。

渗碳温度调控对平衡碳扩散效率与热应力控制至关重要。齿轮内外温差产生的热应力会导致奥氏体晶粒异常粗化，从而增大畸变风险，因此要在保证渗碳速率的同时采用低温工艺。本文从扩散动力学约束角度加以控制——在渗碳过程中，碳原子的扩散系数D与温度T的关系为

式中：D0为碳在奥氏体中的扩散常数；Q为扩散激活能；R为气体常数，取8.314J·mol-1·K-1；T为绝对温度。由于齿轮花键的特殊形状和结构，为避免不同部位在渗碳过程因温差过大产生热应力导致畸变，影响齿轮花键的质量和性能稳定性，需精确控制齿轮表面与心部的温差。因此，本文选择比例-积分-微分（Proportion Integration Differentiation，PID）控制器来调控渗碳温度。其控制律为

式中：Tset(t)为时刻t经过控制器修正后的温度值；Kp为比例系数；e(t)为时刻t的温度误差；Ki为积分系数；∫0te(τ)dτ为从初始时刻到时刻t温度误差e(τ)对时间τ的积分值；Kd为微分系数；de(t)/dt为温度误差e(t)对时间t的导数，即误差变化率。

基于汽车变速箱齿轮花键的复杂结构，需在齿轮表面（齿顶、齿侧等）和心部关键位置（花键几何中心和根部）布置温度传感器，实时反馈温差信号至PID控制器，并根据汽车变速箱齿轮花键热处理的具体工况，通过实验和模拟分析确定其PID参数值。在初始阶段，PID控制器根据预设的渗碳温度值及从温度传感器获取的实时温度信息，按照式（2）计算控制量。初始计算可为后续的动态调整提供基础参考值，确保控制器能够根据实际情况动态调整加热功率或冷却速率，将齿轮表面与心部的温差严格控制在安全阈值内，保障碳原子在低温下有效扩散。

在渗碳过程中，PID控制器持续监测齿轮表面与心部的温差情况，并根据预设的安全阈值进行实时动态调整，当齿轮表面与心部温差接近安全阈值上限时，PID控制器则适当提高加热功率，可能通过增大加热元件的电压或电流，以增加对齿轮表面的热量输入；或者降低冷却速率，使温差保持在安全范围内。通过PID持续的监控和优化机制，有效控制温差引起的热应力，降低齿轮奥氏体晶粒异常粗化和畸变风险，提升汽车变速箱齿轮花键热处理的质量和稳定性。

合理选择淬火介质与方式是控制齿轮热处理变形的关键前提。理想的淬火介质应具备以下特性：当温度高于马氏体转变起始点时，实现快速冷却；而当温度降至马氏体转变起始点以下时，冷却速度相对减缓。如此可有效降低马氏体转变过程中产生的热应力与组织应力，从而减少淬火过程中零件的变形。因此，应优先选用冷却过程较为平缓的淬火介质，如聚烷撑乙二醇（Polyaleneglycol，PAG）类聚合物淬火介质。该类介质是以有机聚合物为主要成分配制的溶液，通过调整聚合物的种类和浓度，可调控淬火介质的冷却特性，进而有效减少齿轮淬火变形。还可采用分级淬火、等温淬火等工艺方法。等温淬火油在高温冷却阶段冷却速度更快且更均匀，利用此特性可有效控制齿轮热处理变形。高温快速冷却能保障工件硬度、减少变形，且其消耗量更少、成本更低。

对于齿轮零件锻坯，先将其加热至930℃并进行保温，待其冷却至650℃时进行等温退火，以控制热处理变形量。退火过程中需维持正火冷却阶段的堆放状态，从锻造余热调控的角度出发，在成型、切割、冷却等流程中确保各部件均匀降温，构建合理的温度调控体系，以防止热变形过大。此外，淬火完成后需进行低温回火处理，以保障齿轮表面具有较好的硬度，并降低淬火过程中产生的残余应力和脆性。

传统堆叠装炉方式易导致工件受热不均或局部接触过热，因此改进装炉方式是减少热处理批量变形的重要措施。齿轮渗碳热处理需长时间处于高温环境，其间零件因自重产生的蠕变是导致齿轮变形的重要因素。因此，探究齿轮装炉装载方法，对于应对蠕变引发的热处理平面度变形问题十分关键。尤其在其他工艺参数相对稳定的条件下，优化装炉方式及配套补偿措施尤为重要。平放装载与吊挂装载是两种常用的装炉形式。当齿轮采用吊挂式装炉进行渗碳处理时，如果每串装载数量过多，串下部齿轮易因自身质量发生变形或产生粘连现象。平放装载方式也存在明显不足，由于齿轮之间接触面积较大，易影响炉内工件温度的均衡性，并阻碍渗碳气氛顺畅流动。

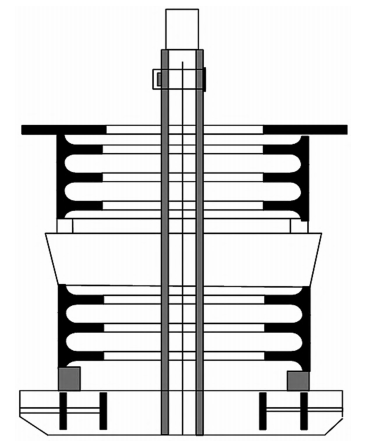

针对上述问题，可优化调整渗碳装炉方式，改进后的装炉方式如图1所示。一是将齿轮分为两层串堆，以降低高温蠕变；在串堆上层设置隔板，可增加热容量并防止冷空气直接冲击齿轮上端面。二是将平放装炉方式改为悬挂式装炉，可确保工件受热均匀、渗碳气氛流动顺畅，并避免工件叠加，从而使齿轮端面渗层及表面碳浓度分布更加均匀。

图1 改进后的装炉方式

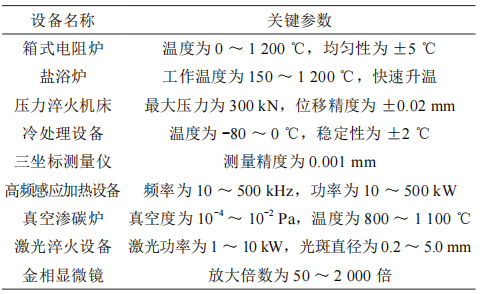

某汽车零部件企业生产的变速箱齿轮因热处理变形导致花键跨棒距（M值）超差，合格率较低。以该产品为研究对象，采用本文提出的技术方案进行实验验证。实验所需核心设备如表1所示。

表1 核心设备及关键参数

将试样分为两组，其中试样A组采用常规淬火技术，具体为盐浴炉升温至830℃并保温35min，随后转至碱槽，在200℃下保温20min后进行油冷，零件处于自由状态；试样B组采用本文设计的热处理变形控制技术。两组试样淬火后冷处理温度为-75～-65℃，低温回火温度为170℃，以消除残留奥氏体及淬火应力。

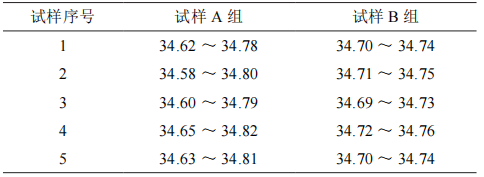

运用高精度三坐标测量仪，在试样齿部均匀选取3个截面，对每个截面测量3次后取平均值，记录每组5个试样的M值，结果如表2所示。由表2可知，试样A组M值波动范围为34.58～34.82mm，差值为0.24mm，是因为残留奥氏体未充分转化、应力分布不均以及自由淬火方式导致变形难以控制，出现变形失控现象；试样B组M值集中于相对较窄的区间，整体满足变速箱齿轮跨棒距公差不超过0.05mm的装配需求，预计合格率提高15%～20%。由此可见，本文设计的热处理变形控制技术解决了传统工艺存在的畸变问题，能够满足高精度传动系统的使用需求，可推广应用于同类精密部件的生产，以提升质量一致性、降低制造成本，并推动智能化热处理生产线建设。

表2 齿轮花键跨棒距M值检测结果 单位：mm

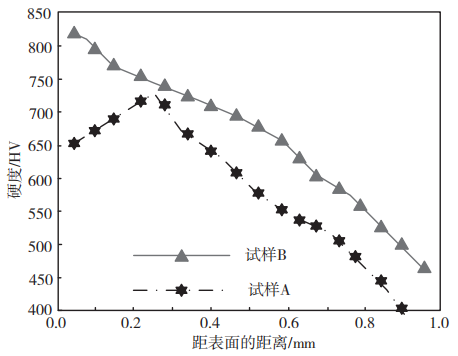

本研究对两组试样均采用有效硬化层深度测定方法，以齿部渗碳层为分析对象检测渗层深度。采用维氏硬度计进行硬度测试，并运用Origin软件处理数据，绘制硬度梯度分布图像，同时将维氏硬度值换算为洛氏硬度值，分析结果如图2所示。试样A硬度峰值出现在距表面0.25mm处，为730HV，表面硬度为720HV。经过最终热处理后，有效硬化层深度为0.90mm，硬度分布呈现先升后降趋势。试样B硬度峰值出现在距表面0.10mm处，为755HV，表面硬度为760HV。经过最终热处理后，有效硬化层深度为0.95mm，且硬度梯度变化趋于平缓。这表明应用变形控制技术后，零件在渗层深度和硬度上满足技术要求。

图2 硬度分析结果

本文针对汽车变速箱齿轮花键热处理变形问题，提出并验证了一种综合变形控制技术。研究结果表明，采取渗碳温度智能调控、合理选择淬火工艺及优化装炉方式，可显著降低齿轮花键热处理畸变。研究成果为企业降低变形量、提升质量与效率提供了有效方案，有助于推动汽车传动零部件制造技术发展。
