螺旋锥齿轮作为相交轴传动的核心部件，其齿面为复杂空间曲面，传统建模方法存在效率低、精度差、修改不便等问题。本文以空间啮合原理和参数化设计理论为基础，研究基于Pro/E软件的螺旋锥齿轮参数化实体建模方法。首先推导螺旋锥齿轮球面渐开线齿面的数学方程，明确关键参数间的关联关系；随后构建参数化建模流程，包括基础参数定义、齿廓曲线生成、齿面构建、轮齿阵列及轮毂特征创建等关键步骤；最后完成螺旋锥齿轮的三维建模。结果表明，该方法可实现齿轮模型的快速生成与参数驱动修改，建模精度满足工程需求，为螺旋锥齿轮的设计优化、性能分析及精密加工提供了可靠的三维模型支撑。

螺旋锥齿轮作为相交轴传动的核心部件，在螺旋锥齿轮传动中，其齿廓曲线采用圆弧，在传动的平稳性及承载能力等方面都有了很大的提高。随着计算机辅助设计和计算机辅助制造、加工制造技术、产品对齿轮传动的要求不断发展，螺旋锥齿轮的应用越来越广泛，并且对螺旋锥齿轮的精度、强度和噪声要求越来越高。随着装备制造业向高精度、高效率、智能化方向发展，对螺旋锥齿轮的设计质量和研发效率提出了更高要求。

与其他三维建模软件相比，Pro/E软件具有全尺寸约束、全数据关联、参数化、特征化造型等优势，在机械产品设计与制造领域中应用较为广泛。利用Pro/E软件对螺旋锥齿轮开展参数化实体建模研究，能够精确地构建三维螺旋锥齿轮模型，达到参数驱动进行快速设计并优化，为后面的虚拟装配、CAM加工、有限元分析等环节打下基础，从而提高了螺旋锥齿轮的设计水平和效率。

虽然国内外的研究已取得一些进展，但是对于一些复杂齿面建模，在建模精度、过渡曲面的光滑度、模型的稳定性等方面还有优化的空间。本文针对这些问题，从螺旋锥齿轮的齿面生成机理、参数化优化建模等方面开展研究，以提高建模精度和建模效率。

Pro/E的参数化设计基于特征造型理念(如拉伸、旋转、扫描、混合等)，通过定义特征的尺寸参数及参数间的关联关系，实现模型的全尺寸约束和全数据相关。其核心优势在于尺寸驱动设计修改,当修改某个关键参数时，软件会自动更新所有与之相关的特征尺寸和几何形状，无需重新绘制模型。

Pro/E的参数化设计主要通过“参数”和“关系”两个功能模块实现。“参数”模块用于定义参数的名称、类型和初始值，如齿轮的模数、齿数、压力角等；“关系”模块用于建立参数间的数学表达式，如齿顶高、齿根高与模数的关系，分锥角与齿数的关系等。此外，Pro/E还支持通过程序编制(Pro/Program)实现参数的交互式输入，进一步提升设计的自动化程度，适用于系列化产品的快速设计。

首先要利用Relation，Program将齿轮各尺寸参数与输入变量用公式建立关系，其建模过程如图1所示。

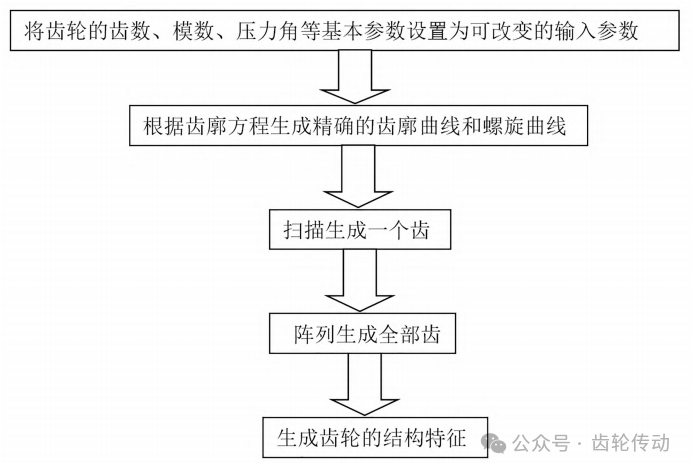

图1 参数化建模过程

螺旋锥齿轮的主要参数有:模数、压力角、齿数、轴线交角、螺旋角等参数，根据已经初步确定的参数:齿数、模数、齿面宽、螺旋角、螺旋方向和压力角，即可对螺旋锥齿轮的其他参数进行计算。计算的初始数据如下:小齿轮齿数Z1=11，大齿轮齿数Z2=29，端面模数ms=7.75mm，中点螺旋角β=35°，小齿轮齿宽b1=32mm，大齿轮齿宽b2=38mm，大小轮轴交角Σ=90°。

首先创建一个新文件，点击File/New，取名为hczcl_Gear，将Usedefaulttemplater的选中记号取消，然后单击OK。选择公制单位mmns_part_solid后，单击OK。这时基准坐标系PRT_CSYS_DEF及基准面RIGHT、TOP、FRONT将显示在画面上。

打开Tool/Program/EditDesign，将弹出一个记事本，在INPUT和ENDINPUT之间添加齿轮设计时所需的特征参数。

INPUT M

NUMBER 模数

ALF NUMBER 压力角a

ZINUMBER造型齿轮齿数

Z2NUMBER 配对齿轮齿数

SIGMANUMBER轴线交角

BNUMBER 齿宽

LXJNUMBER 螺旋角

DPZJNUMBER 刀盘直径

YOUXUAN YES_N0YES右旋，NO 左旋

ZXKJNUMBER 中心孔径

JCKDNUMBER 键槽宽度

JCGDNUMBER 键槽高度

END

INPUT

然后在RELATION-END RELATIONS之间添加斜齿轮设计时的几何关系:

RELATIONS A1=Z1*SIN(SIGMA) sinδ1的分子

Bl=Z2+Z1*COS(SIGMA) cosδ1分子

C1=SQRT(A1*A1+B1*B1) sinδ1的分母

DELT1=ASlN(A1/C1) 锥角δ1

R=M*Z1/2/A1*C1 锥距δ

DELTB=ASIN(A1/C1*COS(ALF)) 基锥角δb

DELTA=DELT1+ATAN(M/R) 根锥角δa

DELTF=DELTl-ATAN(1.2*M/R) 根锥角δf

BETA=l/SIN(DELTB)*ACOS(COS(DELTl)/COS(DELTB))-ACOS(TAN(DELTB)/TAN(DELTl))  求β

IFDELTF<DELTB 如果δf<δb

BETAF=0 令βf

ELSE 否则

BETAF=1/SIN(DELTB)*ACOS(COS(DELTF)/COS (DELTB)) - ACOS ( TAN ( DELTB )/TAN (DELTF))  求βf

ENDIF

BETAA=1/SIN(DELTB)*ACOS(COS(DELTA)/COS(DELTB))-ACOS(TAN(DELTB)/TAN(DELTA) 成过急 求βa

FYCHJ=180/Z1

DYCHJ=FYCHJ-2*(BETAA-BETA)

GYCHJ=FYCHJ+2*(BETA-BETAF)

JYCHJ=FYCHJ+2*BETA

LM=R-B/2 齿宽中点矢径

RD=DPZJ/2 刀盘半径

L1=((LM)^2+RD^2-2*(LM)*RD*SIN(LXJ))^0.5

S1=180-ACOS(((L1)^2+RD^2- (R)^2)/(2* (L1)*RD))

S2=180-ACOS(((L1)^2+RD^2-(R-B)^2)/(2* (L1) *RD))

ZJl=ACOS((RD*COS(S1))/SQRT((L1+RD*COS(S1))^2+(RD*COS(S1))^2))

ZJ2=ACOS((RD*COS(S2))/SQRT((L1+RD*COS(S2))^2+(RD*COS(S2))^2))

Q1=(ZJl)/SIN(DELTl)

Q2=(ZJ2)/SIN(DELTl)

FUHAO=1 加入一标志区别左右旋，FUHAO=1 对应右旋

IFYOUXUAN==YES 如果是右旋

S1=-S1

S2=-S2

ZJl=-ZJl

ZJ2=-ZJ2

Q1=-Q1

Q2=-Q2

FUHAO=-1

FUHAO=-1 对应右旋

ENDIF

Q12=Q1-Q2 ENDRELATIONS

参数定义是参数化建模的基础，需结合螺旋锥齿轮的设计标准和建模需求，确定需要定义的关键参数。首先启动Pro/E软件，新建零件模型，进入“工具”→“参数”对话框，定义基本参数及其初始值。根据零件解析中所得到的基本模型参数抽象建模特征所需的特征参数，赋值并加入列表中，如图2所示。

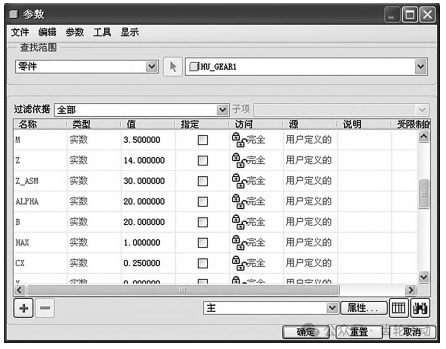

图2 特征参数赋值

在特征参数中确定设计变量，M:直齿锥齿轮模数；Z:小锥齿轮齿数；Z_ASM:配合大齿轮的齿数；(分度圆锥角δ需要由Z和Z_ASM来确定)；CX径向间隙系数；HAX齿高系数；B齿宽；X变位系数等。

参数定义完成后，进入“工具”→“关系”对话框，建立参数间的关联关系，自动计算派生参数。根据螺旋锥齿轮的几何关系，输入以下关系式:

HA=(HAX+X)*M

HF=(HAX+CX-X)*M

H=(2*HAX+CX)*M

DELTA=ATAN(Z/Z_ASM)

D=M*Z

DB=D*COS(ALPHA)

DA=D+2*HA*COS(DELTA)

DF=D-2*HF*COS(DELTA)

HB=D-DB/(2*COS(DELTA))

RX=D/(2*SIN(DELTA))

将上述螺旋锥齿轮设计时的特征参数几何关系进行添加，如图3关系对话框所示。

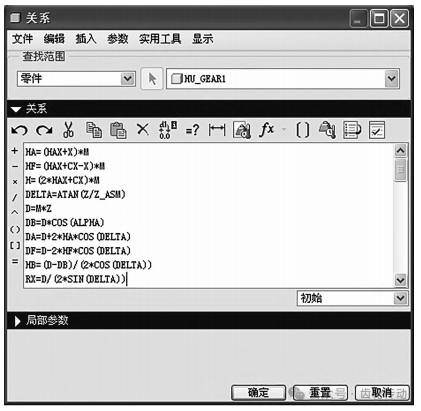

图3 添加几何关系

以下的步骤每添加一个特征都要将相应的参数与给定的参数建立相应的关系，并加入上述关系对话框中。

通过创建基准面，基准线等命令创建如图4、图5所示的两组圆以及一组直线。

图4 创建锥齿轮大小端各圆

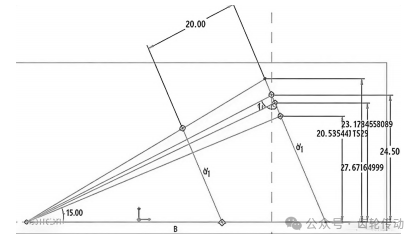

图5 轮齿齿廓线(单位:mm)

根据2.4绘制的曲线，以齿轮大小端以及直线为参照，绘制齿轮基体的旋转剖面如图6所示，最后用旋转增料创建实体如图7所示。

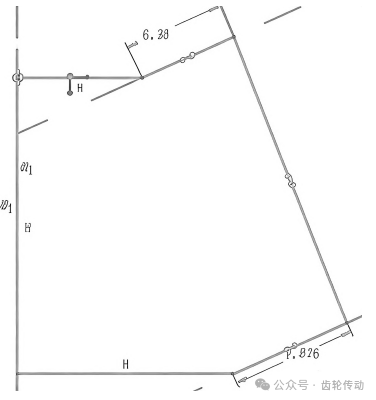

图6 基体的旋转剖面(单位:mm)

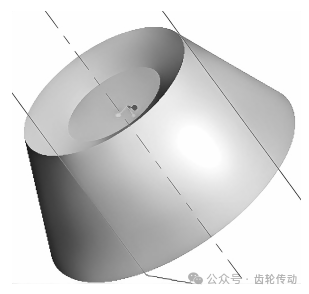

图7 创建实体

创建螺旋角为35°的螺旋线，如图8所示，用来做扫描轨迹。

单个齿形曲面采用基准曲线，投影曲线，可变剖面扫描，曲面合并等命令来创建。(1)创建单齿内齿面如图9所示；(2)创建单齿外齿面如图10所示；(3)创建单齿大、小端面；(4)合并以上单个曲面，如图11所示；(5)创建齿根曲面，并与4步中曲面合并，最终得单个齿形曲面如图12所示。

图8 创建螺旋线(单位:mm)

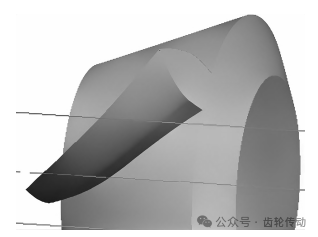

图9 创建内齿面

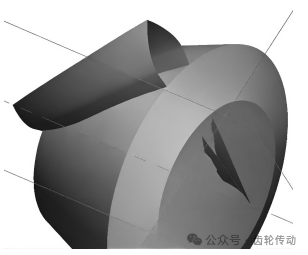

图10 创建外齿面

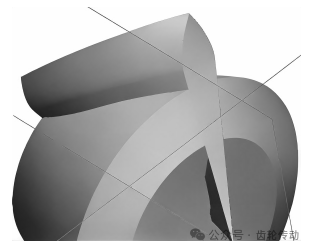

图11 合并单个曲面

图12 生成单个轮齿

(1)将2.7单个齿形曲面创建步骤合并成组；(2)将单个齿形曲面组成阵列，得到整个齿轮齿形曲面；(3)将曲面实体化，结果如图13所示；(4)采用旋转除料得到完整齿轮；(5)加入孔、键槽特征得到最终要求的格利森螺旋锥齿轮实体模型，如图14所示。

图13 曲面实体化

图14 添加孔、键槽特征

大齿轮的创建方法与小齿轮基本相同，不同之处主要是在参数设置上，Z:大锥齿轮齿数；Z_ASM:配合小齿轮的齿数。创建结果如图15所示，步骤不再赘述。

图15 大齿轮模型

本文研究基于空间啮合原理推导了螺旋锥齿轮球面渐开线的数学方程，明确了关键参数间的关联关系，为齿廓曲线的精确生成提供了理论基础；通过Pro/E的“参数”和“关系”模块，实现了基本参数与派生参数的关联，为参数化驱动提供了保障。构建了完整的参数化建模流程，包括参数定义、圆锥创建、渐开线生成、辅助曲线构建、齿面与齿槽构建、轮齿阵列及轮毂特征创建等关键步骤。采用边界混合功能构建复杂齿面，确保了齿面的光滑性和完整性；通过环形阵列生成完整齿圈，提高了建模效率。

本文提出的建模方法生成的齿轮模型精度高，参数化驱动功能稳定可靠，可实现系列化产品的快速设计。
