为提升小模数齿轮零件的表面质量与加工效率，本文依托60G型八轴滚齿机设备平台，开展齿轮类零件磨削工艺参数优化与质量控制技术研究，基于工艺试验与数据分析，确定关键加工参数对表面粗糙度和热变形的影响关系，构建合理的磨削加工工艺路线，设备采用高刚性床身与双动双驱结构，提升磨削过程的稳定性。试产验证表明，优化工艺后产品表面粗糙度稳定控制在Ra0.4μm以内，加工一致性显著增强。研究成果为齿轮高效精密加工提供技术支撑，具有较高工程应用价值。

汽车、工程机械及精密装备领域里，齿轮类零件有着广泛的应用，其磨削加工质量直接对传动精度、噪声的高低和服役寿命造成影响。伴随小模数齿轮向高精度、高一致性方向迈进，传统磨削工艺在效率与表面质量控制方面的弊端渐渐呈现。结合稳定工艺体系与高刚性数控装备，综合研究磨削参数、热影响及质量控制手段，已成为提高齿轮制造水平的关键技术途径。

小模数齿轮因结构尺寸上普遍具有齿形精细、齿距密集和强度要求高的特征，故磨削时对热稳定性、刀具与工件协调运动的匹配性及振动控制要求极高。且因齿轮表面质量直接影响啮合性能与工作寿命，磨削工艺中必须精确控制砂轮线速度、进给速度与切削深度间的动态关系。热变形作为导致齿形误差和表面烧伤的核心因素，受制于切削热的瞬态集中与热扩散路径的不对称性。刀具轴与工件轴间的差速控制又直接关系到磨削齿形的完整性与对称性，任何微小运动不协调都可能引发齿面波纹或偏差。此外，主轴系统及夹持部位引发的微振动会进一步放大磨削轨迹的微观扰动，造成表面粗糙度波动和轮廓精度下降。且在小模数结构下，这些误差效应的放大程度更为显著。

在60G型八轴滚齿机结构设计中，采用主轴与尾座双动双驱系统，以有效提升磨削过程中工件支撑对称性和夹紧刚性均衡性，使工件在旋转与轴向移动过程中具备更好的动态稳定性，并显著降低因夹紧偏差或尾座推力变化引起的轴线漂移风险。而磨削操作中，保持工件轴线稳定性对刀具进给轨迹控制具有决定性意义，尤其在高转速下进行微小进给量控制时，任何支撑偏移都将引发齿形误差积累。同时，伺服驱动系统结合多轴数控联动策略，实现加工过程中各轴同步协同，由数控系统精确执行磨削轨迹规划与进给速度调节，以避免因人工干预或系统滞后导致的误差叠加。此外，床身铸件一体化设计提供高阻尼与低热传导的稳定基础，使整个系统在磨削载荷变化下保持结构形变量最小，来保障磨削过程的动态响应稳定性和高频扰动抑制能力。

在设备实际验证过程中，经精度测量与重复性检测的60G型八轴滚齿机，其关键数控轴线的重复定位精度达到±3μm，满足精密齿轮加工所需的几何精度控制标准。在样机磨削试验中，利用齿轮检测中心对试件进行齿形误差和表面粗糙度全面测试的结果显示，产品的齿形精度稳定控制在5μm以内，表面粗糙度达到Ra0.4μm水平。这一性能表现验证了设备在小模数齿轮磨削应用中的稳定性与重复性。进行多次重复试验后，设备在不同操作参数下仍保持较高一致性输出。

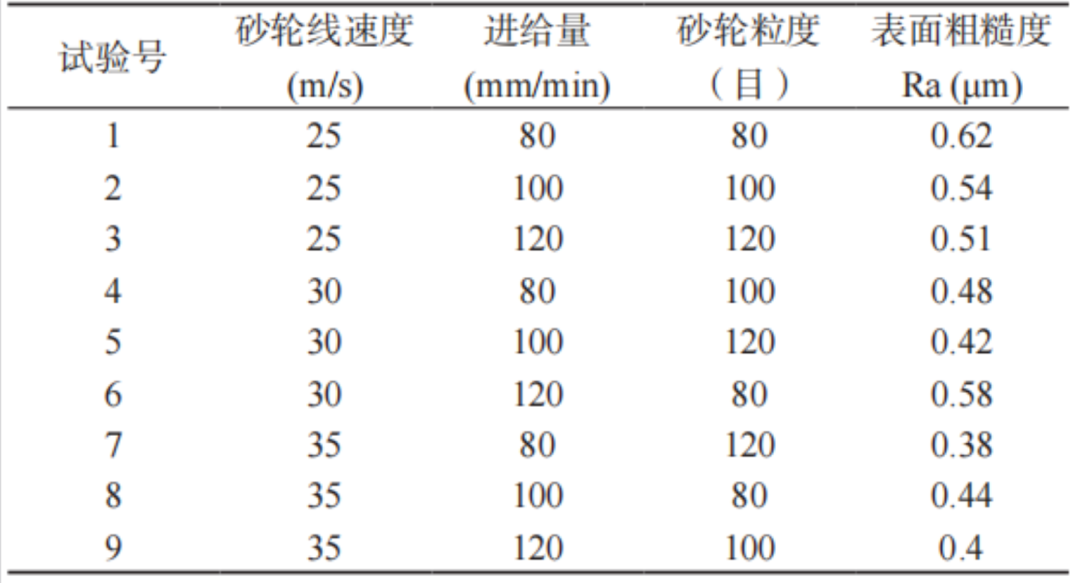

表1 正交试验结果表（磨削参数对粗糙度影响）

小模数齿轮的磨削加工对表面粗糙度与齿形精度提出了较高要求。为获取最优的磨削参数组合，采用正交试验方法开展变量控制实验，选定砂轮线速度、工件进给量与砂轮粒度作为主要变量，采用三因子三水平L9正交试验设计方案。试验平台为60G型八轴滚齿机，样件为40Cr钢制小模数齿轮，模数为0.8mm，齿数为48，采用干式切削方式。磨削后，利用齿轮检测中心对加工表面粗糙度进行测量，每组样件测量三个齿面，取平均值作为结果。测试设备使用泰勒霍普森粗糙度仪，测量范围Ra0.1～10μm。试验数据记录结果如表1所示。

磨削加工过程中，切削热集中作用于齿面浅层区域。在热源积累、热传导路径狭窄与冷却效率不足等因素叠加下，极易诱发齿面烧伤或热裂纹等质量缺陷。本研究采用三种不同类型冷却液作为变量展开热影响试验，考查液体种类与流量对齿面热变形与最终精度的影响。试验以60G型八轴滚齿机为平台，设定参数为砂轮线速度30m/s、进给量100mm/min、砂轮粒度100目。冷却液类型设为乳化液、水基冷却液与油基冷却液，冷却流量分别设定为每分钟10L、15L、20L。测试磨削过程中齿面温度变化与加工后齿形误差，测温仪器为高频红外成像仪，精度±0.2℃，齿形误差采用齿轮检测中心测定。表2为热影响控制试验数据汇总。

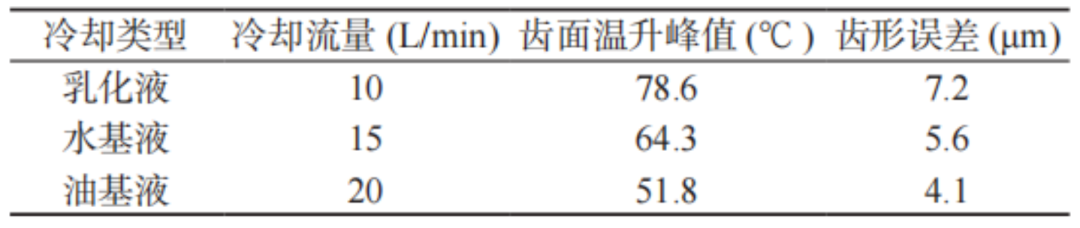

表2 冷却条件对热变形与齿形误差影响

实验结果显示，在相同工艺参数条件下，油基冷却液具备更好的热容与黏附性能，其在20L/min流量下有效降低了齿面最高温升至51.8℃，与乳化液相比降低26%以上，同时齿形误差控制在4.1μm以内，水基冷却液在中等流量条件下表现出较好的降温能力，但与油基液存在一定差距。乳化液在低流量条件下未能有效扩散切削热，热集中现象明显，齿形误差偏大。结合试产阶段结果，采用油基冷却方案能够使齿轮加工后齿形误差平均降低20%以上，显著提升了加工稳定性与一致性，特别是在连续加工长周期下，冷却效率差异导致的温升累积效应对产品质量影响更加突出，合理选取冷却方式与控制冷却强度成为精密磨削过程中的关键控制要素之一。

齿轮磨削工艺对设备结构精度与装配质量的依赖性极高。在60G型八轴滚齿机试制过程中，装配环节聚焦在主轴系统、尾座结构与伺服传动链之间的精密配合：主轴部件采用高刚性重载轴承与动平衡结构，并在装配前使用三坐标测头对中心轴线平行度与同轴度进行校核控制，调整误差小于0.01mm；尾座采用滚珠丝杠驱动形式配合闭环伺服电机，装配过程中利用激光干涉仪对推力同步性及尾座回零精度进行动态检测，以消除轴向干涉引发的磨削偏移；夹具设计采用专用锥套定位结构并设置内撑外夹双向定位机制，保证工件回转中心与机床主轴轴线重合度优于 0.005mm。整机调试过程中对各移动轴伺服响应参数进行分段调节，避免高频启动过程中的抖动误差传导至刀工相对运动轨迹，保障磨削稳定性。在试机阶段采用空载试运行与负载模拟加工相结合的方法进行跟踪，重点分析主轴振动频谱与尾座反推力稳定性。调试完成后对试制件检测验证显示，其装配质量能够维持连续批次加工过程中的结构刚性和几何保持能力。

齿轮零件在磨削加工后，表面质量的不确定性主要体现为多种微观缺陷的并发或交叠出现，这些缺陷在轻微状态下表现为局部几何形貌偏差，在严重状态下则可能引发齿面疲劳剥落或啮合异常等使用故障。典型的磨削缺陷主要包括齿面烧伤、振纹、条痕与局部脱砂痕迹，且多与磨削热集中、刀工运动不协调、砂轮堵塞或磨粒脱落等因素有关。齿面烧伤多形成于齿面接近根部区域，其颜色略暗，表层金属组织产生非均质淬硬层，硬度提升但脆性显著增加。振纹是由于主轴或伺服驱动系统低频振动所致，其波长与系统振动频率密切相关，幅值往往在数微米量级，极易影响齿面粗糙度稳定性与啮合接触面分布。条痕多因砂轮表面单颗磨粒脱落或切削区形成局部切削通道而产生，其延伸方向多与切削轨迹一致，在齿面显微图像中表现为深色细线。脱砂痕迹往往在砂轮修整不均或局部堵塞情况下形成，表面呈现点状凹陷结构，对微观接触应力分布产生局部应力集中效应。齿轮磨削后典型表面缺陷示意见图1。

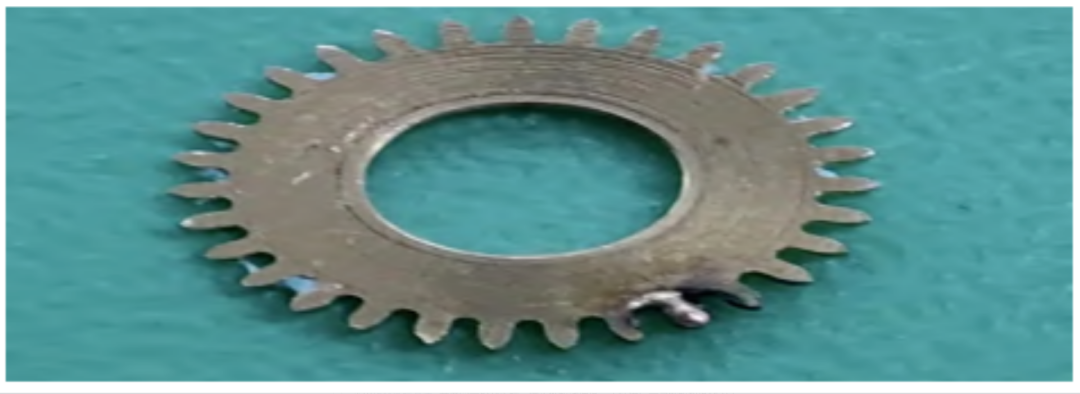

图1 齿轮磨削后典型表面缺陷示意图

在小模数齿轮磨削质量控制过程中，60G型八轴滚齿机项目中建立的由粗糙度检测、齿形齿向测量和图像识别组合构成的多维度检测体系，需对表面缺陷和几何参数的检测具备高分辨率、高重复性和快速响应能力。其中，粗糙度检测采用配备金刚石测针的高精度泰勒霍普森接触式轮廓仪，将测量范围设定为Ra0.1至3.2μm、采样长度0.8mm、总评定长度4.0mm，以稳定采集微观表面轮廓变化，且测试结果自动转换为Ra、Rz等参数，为工艺修正提供数据支持。齿形与齿向偏差检测由齿轮检测中心采用激光扫描与接触扫描联合技术进行，利用五轴联动工作台自动修正齿轮旋转姿态，并结合测量软件自动拟合齿廓理论曲线，以分析齿形偏差、齿向偏差与节距误差，将测量精度控制在1μm以内，适用于高精度等级的检测需求。表面缺陷图像识别系统采用线扫CCD工业相机与机器视觉软件平台，配置环形光源与斜射光模块实现齿面反差增强处理，在图像预处理后自动识别磨削痕迹、裂纹、烧伤区域，并根据缺陷分布特征给出分级判定结果。同时，系统建立的缺陷图像特征数据库支持与历史样本对比匹配，以提升设备自诊断能力。整个检测系统具备快速切换检测模式与数据联动分析功能即可实现批量检测，也可用于单件样本质量验证，显著提升现场质量控制的响应速度与覆盖范围。

针对小模数齿轮磨削表面质量控制难点，从源头控制、过程监控与终端验证三个层面展开。从工艺设计阶段，技术部门制定涵盖磨削参数设定、冷却方式、夹具安装要求与设备预调精度范围作为各批次作业执行依据的《磨削工艺指导书》；到生产准备阶段，质量部对包括主轴跳动值、尾座推力保持力、砂轮径向跳动及伺服响应延迟等关键参数进行预检，且超出设定容差范围需退回调试的设备精度预检；再到实际加工过程中，车间作业人员依据工艺卡执行操作、每加工20件齿轮，巡检人员抽检粗糙度与齿形误差并填写检测记录表单，检测结果通过系统自动汇总生成，用于识别潜在波动点或异常批次的趋势图，对出现参数临界变化的工件，技术人员根据测量数据调整进给速度或修整砂轮参数，以在不中断生产前提下完成实时优化的工艺修正流程；最后到终端质量验证阶段，检测室进行成品100%检测输出作为合格判定依据的检测报告，并对历史数据进行归档分析的完整工艺控制流程，构建了分阶段控制与责任机制协同的闭环质量保障体系。该流程在项目试产期间应用于加工的48批齿轮，实现了合格率98.6%、粗糙度超限工件占比1.1%、齿形误差超限工件比例0.3%以内、工艺波动在允许范围内稳定运行超120h的效果，有效提升了质量可控性与工序稳定性，为后续批量化生产提供了标准化质量管理模板，具有良好的推广应用前景。

本研究围绕小模数齿轮磨削加工中的关键技术问题，完成了参数优化、热影响控制、缺陷识别与质量检测体系的系统构建。依托60G型八轴滚齿机平台，实现了齿轮表面粗糙度与齿形精度的稳定控制，提升了加工一致性与工艺可靠性。研究结果为精密齿轮批量化磨削提供了工艺标准与设备依据，为相关产品的高效制造与质量升级奠定了技术基础。
