激光焊接技术，作为一种高能束焊接方法，利用激光束对材料进行局部加热，实现焊接过程。激光束具有能量密度高、聚焦性好、可控性强等特点，使得激光焊接在金属材料加工领域具有广泛应用，其通过连续的焊缝替代了沉重的螺栓、法兰凸缘和连接凸台，直接减去了螺栓本身的重量和用于安装的空间，有助于实现驱动桥的轻量化，提升车辆燃油经济性。

真空低压渗碳热处理是在真空环境中将活性碳原子引入钢材等金属表面，提高材料表面硬度以及耐磨性，同时使低碳钢零件心部仍保持韧性的一种表面强化技术，能有效抑制疲劳裂纹的萌生与扩展，大幅提升准双曲面齿轮表面的接触疲劳和弯曲疲劳寿命。

然而，当激光焊接应用于渗碳处理的高碳硬化层时却面临三重挑战：急速冷却形成硬脆马氏体导致冷裂纹；组织成分不均降低焊缝强度；高反射表面需要更高功率且对接口精度极为敏感，易产生未熔合缺陷。在此技术瓶颈下，硬车工艺提供了有效的解决方案。该工艺通过暴露纯净的母材芯部组织，确保熔合区成分均匀，从根本上保障了焊缝的强韧性和一致性。同时其优异的加工精度和表面光洁度创造了理想的“零间隙”接口条件，充分发挥激光焊能量集中的优势，显著减少焊接缺陷。硬车与激光焊的工艺组合，既克服了高碳硬化层的焊接难题，又充分发挥了两种先进工艺的技术优势，为高质量焊接提供了可靠保障。

准双曲面大齿轮的渗碳硬化层硬度极高(通常为HRC58以上)，通常采用CBN(立方氮化硼)刀具进行车削。根本原因在于CBN是仅次于金刚石的超硬材料，其卓越的红硬性(高温下保持硬度)和化学稳定性(不与铁系材料反应)使其能够实现对该硬度材料稳定、高效的微量切削，从而在保证齿轮苛刻的尺寸精度与表面完整性的同时，避免传统刀具的快速磨损或磨削工艺的高成本，最终实现高精度与高经济效益的统一。然而由于硬车刀具如CBN成本相对昂贵，所以从降本增效的角度而言，要不断降低产品节拍，提高刀具寿命。因此在产品加工过程中，加工工艺的改进、刀具的合理利用以及刀具的选型显得尤为重要。

需要车削的热后渗碳层为焊接接触面，激光焊接对接触面的要求极为苛刻，其核心目标是实现2个工件金属原子间的紧密、均匀、纯净的接触与结合，任何微小的偏差都可能导致焊接缺陷，所以需要在高刚性数控机床上对淬火后齿轮进行精密切削。其核心是精确去除待焊接区域的坚硬渗碳层，暴露纯净母材，以获得尺寸精确、光洁的“零间隙”焊接接口。

常规双刃CBN刀具共分A、B2个刃口可以使用，在专用的刀杆夹持下，通过CNC程序控制，以较高的切削速度与微米级切深下，精准切入高硬度渗碳层。阴影部分为刀体镶嵌的CBN材料，可以用来进行粗加工，为后续的精加工工序去除较大的余量。

为保证高效地去除渗碳硬化层，分别进行了粗车端面、粗车内孔以及粗车外圆工序。

粗车端面通常是断续切削，从工件外径中心进行直线车削，切削速度通常在80～150m/min，进给量约0.05～0.3mm/(r/min)，尽可能一次走刀去除大部分余量。粗车外圆通常沿工件轴向进行直线车削，切削速度通常在100～180m/min，进给量约为0.15～0.25mm/(r/min)。粗车内孔通常是刀具伸入孔内，进行轴向车削，切削速度通常在100～160m/min，进给量约为0.08～0.18mm/(r/min)。

总结下来，CBN粗加工是一个在效率和成本之间寻求平衡的过程。它通过使用韧性优先的CBN刀具和优化的“大切深、中高进给、中低转速”策略，实现了在硬材料上的高效余量去除，为最终的精加工奠定坚实基础。

为了降低产品加工单件成本，提高加工效率，本次研究将原来使用的双刃CBN刀具改为整体CBN的三角形刀具。整体CBN刀具由一整块CBN烧结体磨制而成，没有物理接缝，这避免了镶嵌式刀片因“刀体-焊料-刀尖”不同材料结合而可能产生的微观松动或应力集中问题，其刃口可以研磨得极其锋利、光滑且无缺陷。这种完美的刃口在切削时能实现更小的塑性变形和更顺畅的切屑流动，可以带来更低的切削力和更好的表面质量，寿命通常比同等级的镶嵌刀片更长、更稳定。

整体CBN刀具共有6个刃可以利用加工，如图1所示，通过优化走刀路径，使用1号、2号、3号平面刃口位置进行端面车削，使用4号、5号、6号刀尖位置进行内孔与外圆车削，此时整体CBN的刀片优点可以充分发挥出来，提升刀具寿命，减少换刀频次，提升现场加工效率，同时将三把刀优化整合成一把刀加工，便于现场刀具管理。

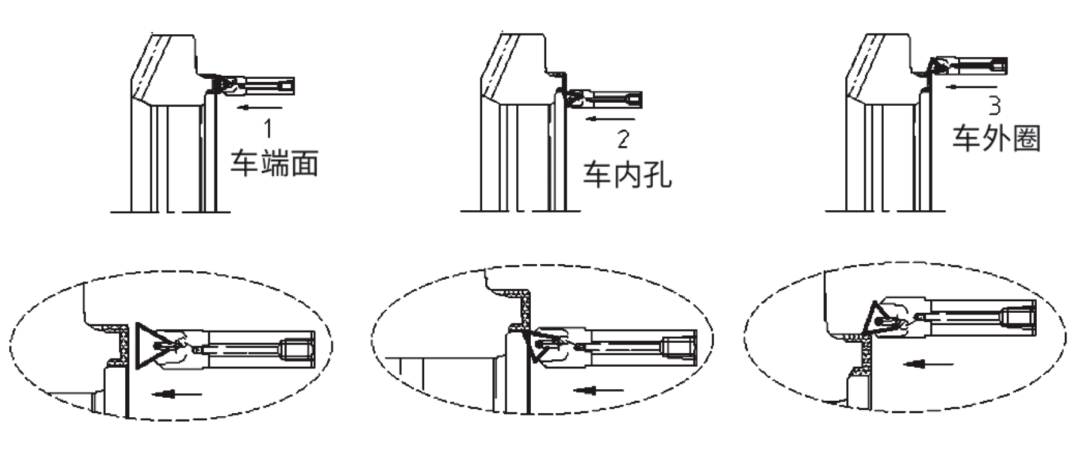

图1 整体CBN三角形刀具齿轮粗车加工过程

如表1所示，为2种不同的刀具匹配合理的加工过程参数，对比验证其在端面、外圆、内孔等位置的加工效率与寿命，以确定整体CBN三角形刀具方案的优越性。端面加工验证：分别在几组不同的转速与进给的条件下测试整体CBN三角形刀具在粗车端面时候的表现，结果显示，整体CBN三角形刀具在不同工艺参数下的寿命与节拍均明显优于双刃CBN刀具。车外圆与内孔加工验证：三角形刀片采用原双刃刀片切削工艺时，对比刀具寿命和节拍，基本无差异，但通过局部优化参数，可达成节拍与寿命的双提升。

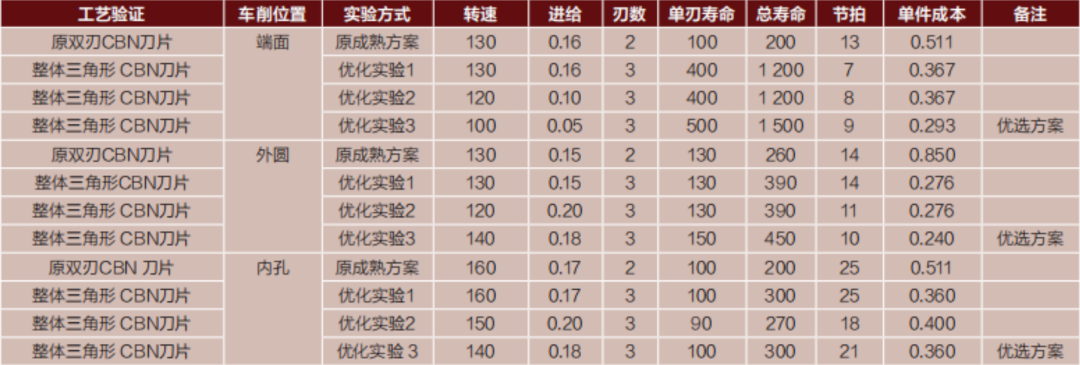

表1 双刃CBN刀具与整体CBN三角形刀具工艺效果对比

端面处刀具加工路径调整：使用传统方法，两刃镶嵌CBN刀具切削，刀尖与被加工面呈现点接触状态，需分2刀加工完成，使用优化后的新方法，利用整体CBN刀刃切削，刀刃与工件呈线接触状态，可以实现单步加工完成。

配合刀具的程序调整：优化前，恒定切削速度为130m/min，切削进给率0.16mm/r，加工路径从X94车削到X78.5，分2次车削，第一次在Z0.8，第二次在Z0.17。

优化后，恒定切削速度为100m/min，切削进给率0.05mm/r，加工路径从Z2.5移动到Z0.05，一次车削。

经过优化，成功将端面车削时间从12.4s优化到了8.68s，提升加工效率30%。

本文研究对象为CBN刀具在齿轮待焊接区域切碳硬车中的应用实践，不仅成功验证了一项新工艺的可行性，更在成本控制与技术创新两个方面实现了显著突破。在成本降低方面，整体CBN三角形刀具超凡的耐用度减少了换刀次数与刀具消耗，直接提升了产品的成本竞争力；在技术创新方面，将硬车刀具合理性利用，简化了工艺流程，更通过对焊接区域质量的精准控制，为后续焊接提供了更高质量的条件。综上所述，整体CBN三角形刀具在齿轮待焊接区域切碳的成功应用，远非简单的刀具替换，而是一项兼具降本增效与工艺革新双重价值的战略性举措，毛坯与刀具的协同降本、多刃口刀具的开发利用，多途径将硬车刀具从一种“高价值耗材”转变为一种“可预测、可优化的工艺核心资源”，这不仅解决了现在生产成本高的难题，也为企业在高质量发展道路上行稳致远提供了坚实的技术支撑。
