2025 年 6 月，一场关于机器人关节技术的变革悄然拉开帷幕。日本齿轮行业的领军企业日精株式会社，携手兼松商社，成功将山形大学多田隈理一郎教授团队研发的球形齿轮推向金属化量产阶段。这项曾入选 “改变世界的一百项技术” 的创新成果，正以全新的姿态重塑机器人关节的设计理念，为机器人领域注入新的活力。

与此同时，中国在该领域也传来捷报。西安华拓科技凭借自主研发实力，成功打造出双旋转自由度球形齿轮。其核心部件采用铝合金与 “赛钢” 材料制成，更关键的是，依托拥有自主知识产权的五轴联动数控机床，中国企业打破了长期以来高端关节技术被海外垄断的局面，在全球机器人关节技术竞争中占据了重要一席之地。

球形齿轮之所以能在全球范围内引发关注并实现快速发展，并非偶然。它精准地瞄准了机器人关节领域的核心难题：如何在有限的空间内，让机器人关节实现更高的运动自由度。要深入理解这一技术突破的重要意义，我们首先需要拆解机器人 “运动自由度（DOF）” 的构成，探寻其背后关键的组件支撑。

一、机器人自由度的核心支撑：三大关键组件解析

机器人的运动自由度，就如同人类关节的活动能力，每增加一个自由度，机器人的动作灵活性便会实现质的飞跃。而这一自由度的实现，离不开 “连杆 - 关节 - 执行器” 三者的精密配合，它们共同构成了机器人的 “骨骼、枢纽与肌肉”，是机器人完成各类复杂动作的基础。

（一）连杆：自由度的刚性骨架

连杆作为机器人的 “骨骼”，承担着固定部件、传递运动以及承载负载的重要职责，其性能直接决定了机器人自由度的有效发挥范围。在设计过程中，连杆需要巧妙平衡三大关键属性：

• 刚性与轻量化的平衡

  ：为了避免机器人在运动过程中出现形变，同时减轻执行器的工作负担，连杆通常采用铝合金、碳纤维等轻质且高强度的材料。以人形机器人为例，如果小臂连杆重量过大，将会显著拖慢肘关节的响应速度，影响机器人的整体动作效率。

• 参数的精准匹配

  ：连杆的长度直接关系到机器人的运动半径，一般来说，机械臂连杆每增加 10 厘米，其末端的工作范围可扩展 20 厘米。此外，连杆的重心位置也至关重要，需尽量靠近关节，这样才能有效降低电机的惯性负载，提升机器人运动的稳定性。

• 接口的标准化

  ：连杆的两端通过法兰盘、轴孔等接口与关节进行刚性连接，接口的精度要求达到微米级。只有保证接口的紧密贴合与精准对接，才能避免因松动导致的运动误差，确保机器人动作的准确性。

（二）关节：自由度的灵活枢纽

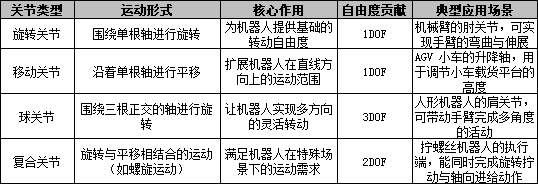

关节是机器人实现自由度的核心部件，如同人类的肩、肘、髋、膝等关节，直接决定了机器人能够完成何种类型的运动。在工业领域，主流的关节根据运动形式可分为四类，每一类都对应着不同的自由度需求，具体如下表所示：

（三）执行器：自由度的动力源泉

执行器相当于机器人的 “肌肉”，其主要功能是将电能转化为机械运动，为关节提供动力，从而实现机器人的自由度。在对精度要求较高的场景中，执行器通常由 “电机 + 减速器 + 编码器” 三大部件组成：

• 微型伺服电机

  ：作为执行器的动力核心，微型伺服电机为机器人关节提供基础动力。以人形机器人关节电机为例，它需要实现毫秒级的快速响应，且扭矩密度需达到 5N・m/kg 以上，才能满足机器人复杂动作的动力需求。

• 减速器

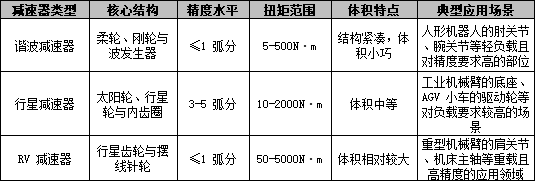

  ：作为执行器的关键传动部件，减速器承担着放大扭矩、降低转速以及提升运动精度的重要任务。目前工业界主流的减速器方案主要有谐波减速器、行星减速器与 RV 减速器三类，它们在性能上各有特点，适用于不同的自由度需求，具体差异如下表所示：
•


• 编码器

  ：编码器的作用是实时反馈机器人关节的运动状态，如实际转动角度等信息，通过形成闭环控制，将运动误差修正至 0.001° 以内，确保机器人动作的精准性。

电机、减速器与编码器三者协同工作，形成了 “动力输出 - 运动传递 - 状态反馈” 的完整闭环，为机器人自由度的精准实现提供了坚实保障。

二、球形齿轮：机器人自由度的革新者

在传统的机器人设计中，若要实现双自由度运动，往往需要将两套谐波减速器或 RV 减速器进行组合。这种设计方案不仅导致机器人关节体积庞大、重量增加，还会产生严重的发热问题，成为制约人形机器人实现拟人化动作的核心瓶颈。而球形齿轮的出现，从根本上改变了这一现状，为机器人关节技术带来了革命性的突破。

（一）突破性设计：从分散到集成的跨越

球形齿轮通过带有齿状凸起的球体与两个 “鞍形齿轮” 相互啮合，仅需两轴输入，就能实现机器人在 X、Y、Z 三轴方向上 360° 无约束旋转。这种创新设计带来了三大显著突破：

• 极致紧凑的结构

  ：与传统的减速器组合方案相比，采用球形齿轮的关节体积减少了 50% 以上，重量减轻了 30%。以相机云台为例，应用球形齿轮后，其结构可从复杂的 “三框架结构” 简化为单一组件，大大降低了设备的整体复杂度与重量。

• 直接输出双自由度

  ：无需通过叠加多套减速器，球形齿轮能够直接实现正交旋转同步运动。将其应用于人形机器人颈部，可使机器人同时完成俯仰与旋转动作，运动姿态更接近人类，进一步提升了机器人的拟人化程度。

• 力矩密度的大幅提升

  ：西安华拓科技研发的金属球形齿轮，在传递力矩方面表现出色，比同体积的谐波减速器高出 40%，同时发热情况减少了 60%，有效解决了机器人在重载工况下的散热难题，提升了设备的稳定性与使用寿命。

（二）制造挑战：工业母机的精度博弈

球形齿轮的产业化进程并非一帆风顺，其复杂的三维曲面结构对加工精度提出了极高的要求，加工精度需达到微米级。要实现这一精度标准，必须依赖五轴联动数控机床 —— 这一被列为中国 “卡脖子技术” 的 “工业母机”。

日本日精株式会社为了突破金属化量产瓶颈，投入大量资源研发定制刀具，并不断优化数控程序，经过反复试验与改进，才最终实现了球形齿轮的稳定量产。而中国的华拓科技则走出了一条自主创新之路，凭借自主研发的云数控系统与微型五轴机床，实现了从球形齿轮设计到加工的全链条自主可控。更值得一提的是，华拓科技研发的机床价格仅为国外同类产品的 1/4，这不仅降低了球形齿轮的生产成本，也为该技术的广泛普及奠定了坚实的基础。

三、中国力量：深耕机器人关节领域的核心企业

随着球形齿轮等新技术的不断涌现，中国在机器人关节领域已逐步形成了覆盖 “核心部件 - 整机配套” 的完整产业链。一批优秀的国内企业凭借自身的技术实力与创新精神，在该领域崭露头角，成为推动中国机器人关节技术发展的关键力量。

（一）陕西华拓科技：球形齿轮国产化的领航者

作为国内首家成功突破球形齿轮量产技术的企业，陕西华拓科技在该领域取得了令人瞩目的成就。公司已完成了铝合金、赛钢等不同材质球形齿轮的多规格研发，产品可广泛适配家用、工业、军工等多个领域的机器人需求。

华拓科技的核心竞争力在于 “全链条自主化”：自主研发的高档数控系统为球形齿轮的加工提供了精准的控制保障；微型五轴机床的成功研制，攻克了球形齿轮复杂曲面加工的难题；同时，公司与西安交通大学等国内知名高校保持着密切的合作关系，不断强化自身的研发实力，为技术创新提供了持续的动力。目前，华拓科技的球形齿轮产品已成功走出实验室，即将进入产业化生产阶段，未来有望成为人形机器人关节领域的核心供应商，为中国机器人产业的发展贡献重要力量。

（二）精锻科技：传统齿轮巨头的转型突破

精锻科技作为 A 股市场上齿轮制造领域的龙头企业，在传统齿轮制造领域积累了深厚的技术底蕴。面对球形齿轮这一新兴技术方向，公司积极布局，已将 “球形关节齿轮” 列入重点研发储备项目。

依托在锥齿轮、圆柱齿轮等传统齿轮领域的丰富技术经验，精锻科技联合其日本子公司与国内高校，共同推进球形齿轮样件的开发工作。尽管目前公司仍处于产线布局阶段，但凭借在精密锻造与加工工艺方面的长期沉淀，精锻科技有望在球形齿轮量产赛道上快速实现突破，有效弥补国内在球形齿轮产业化方面与国际先进水平的差距。

（三）绿的谐波：减速器领域的隐形冠军

在减速器领域，绿的谐波无疑是中国企业的杰出代表。作为国内谐波减速器领域的龙头企业，绿的谐波成功打破了日本哈默纳科公司在该领域的垄断局面，其生产的谐波减速器已实现批量供应给国内外众多工业机器人厂商。

公司自主研发的 Y 系列谐波减速器，在性能上达到了国际一流水平，重复定位精度可精准至 0.001mm，使用寿命突破 10000 小时。虽然绿的谐波目前主要专注于传统减速器的生产与研发，但在精密传动领域积累的材料工艺与质量控制经验，为其未来适配球形齿轮系统奠定了坚实的技术基础。未来，谐波减速器与球形齿轮的协同配合，有望成为下一代机器人关节的主流技术方案。

（四）埃斯顿：全栈式机器人解决方案的提供者

埃斯顿通过多年的自主研发，成功掌握了伺服系统、控制器等机器人核心部件的关键技术，构建起了 “核心部件 - 机器人整机” 的完整产业布局。公司生产的关节模组采用高精度编码器与自研的行星减速器，其中行星减速器的传动效率高达 95% 以上，可适配 10-500N・m 不同扭矩需求，目前已实现 6DOF（六自由度）机械臂的批量生产。

在球形齿轮技术快速发展的浪潮中，埃斯顿凭借其强大的系统集成能力，能够快速将球形齿轮等新技术融入到自身的机器人产品体系中，加速新技术向终端产品的转化，为用户提供更先进、更高效的机器人解决方案。

（五）中大力德：行星减速器领域的国产中坚

中大力德在行星减速器领域深耕十余年，积累了丰富的研发与生产经验。公司的产品广泛应用于工业机器人、伺服系统等多个领域，其中重载行星减速器的扭矩范围达到 50-2000N・m，能够很好地适配重型机械臂的底座与关节，为机器人提供稳定可靠的传动支持。

凭借高性价比的产品优势，中大力德成功打破了海外品牌在行星减速器领域的垄断，为国产机器人关节的发展提供了重要支撑。同时，公司在行星减速器领域的技术积累，也为未来与球形齿轮的组合应用创造了有利条件，有望在机器人关节技术的创新发展中发挥更大作用。

四、结语：机器人关节技术革新背后的产业思考

球形齿轮的成功量产，并非机器人关节技术发展的终点，而是开启了该领域技术迭代的全新篇章。从日本日精株式会社 “产学商” 协同合作的发展模式，到中国华拓科技 “全链条自主可控” 的创新路径，我们可以清晰地看到，在高端制造领域，竞争的核心已不再局限于单一产品的性能比拼，而是转向了 “技术研发 + 工艺突破 + 生态构建” 的综合实力较量。

对于机器人产业而言，球形齿轮带来的不仅仅是机器人自由度的提升，更是设计思维的深刻变革。它推动机器人关节设计从传统的 “多组件叠加” 向 “一体化集成” 转变，从过去的 “仿制跟随” 向 “原创突破” 跨越。随着中国企业在谐波减速器、行星减速器、球形齿轮等核心部件领域的持续创新与突破，未来我们有理由相信，将迎来更灵活、更智能、更具性价比的机器人产品，它们将逐步走进工业车间的每一个角落，融入寻常百姓的日常生活，为社会生产与人们的生活方式带来深远的影响。

那么，你最期待球形齿轮技术在哪些机器人产品中实现落地应用呢？欢迎在评论区分享你的想法与见解！
