齿轮是设计中常用的零部件，通过两个齿轮的配合可传递动力，大小齿轮配合能改变输出转速和扭矩，圆锥齿轮配合则可改变动力输出方向。齿轮的齿形有多种形式，其中以渐开线齿形最为常见。渐开线齿形常用的加工方法分为两大类：成型法和展成法，这里暂不详细解释。接下来重点介绍齿轮常用的加工方式。
齿轮作为减速器的核心传动部件，其加工精度直接影响传动效率、噪声水平和寿命。本文将系统剖析主流齿轮加工技术，从经济性、精度范围、适用场景等维度进行对比。
一.切削加工工艺

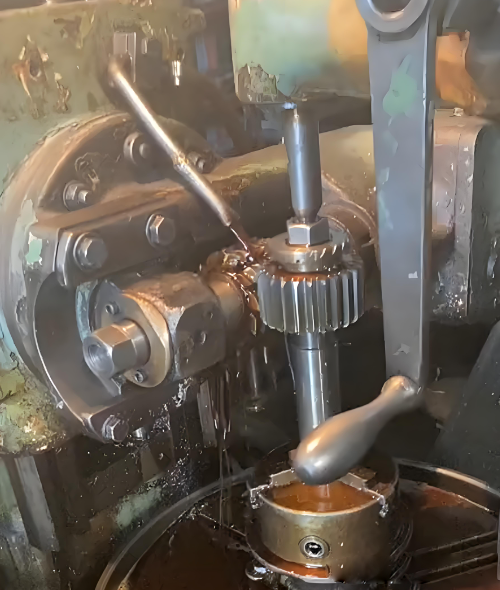

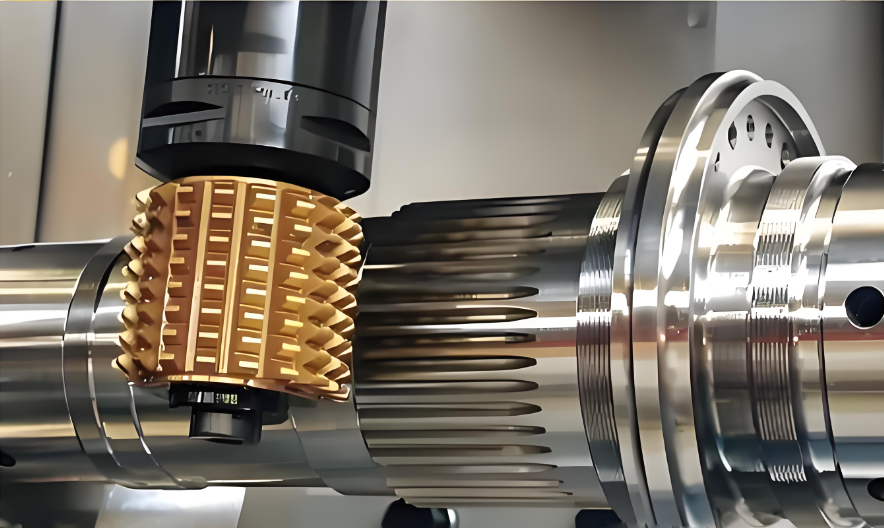

1.1滚齿（Hobbing）

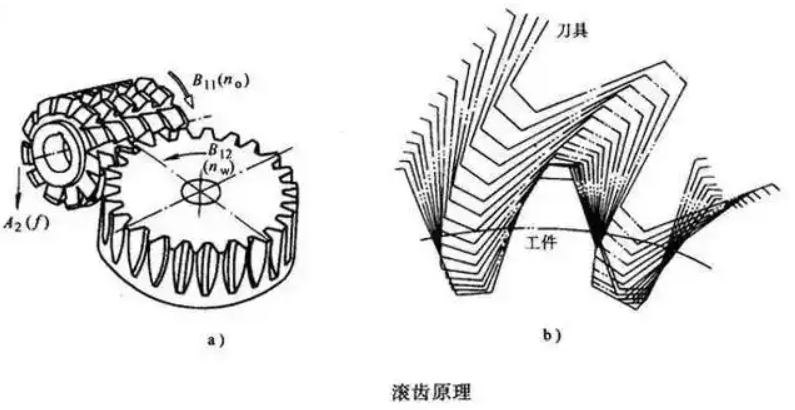

原理 ：通过交错轴蜗杆状滚刀与齿轮毛坯的展成运动
优势 ：
效率最高（加工模数5齿轮可达10分钟/件）
可加工直齿/斜齿/蜗轮（通过调整滚刀角度）
劣势 ：
齿面粗糙度Ra通常1.6-3.2μm
内齿轮和阶梯齿轮无法加工
经济性 ：单件成本低（适合批量生产）

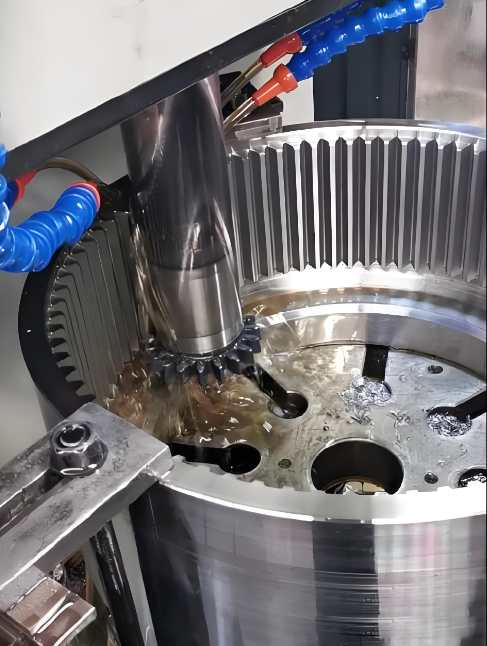

1.2插齿（Shaping）
原理 ：模拟齿轮啮合运动的往复切削
优势 ：
可加工内齿轮和台肩齿轮
齿形精度可达DIN 6级（优于普通滚齿）
劣势 ：
典型应用 ：行星减速器内齿圈

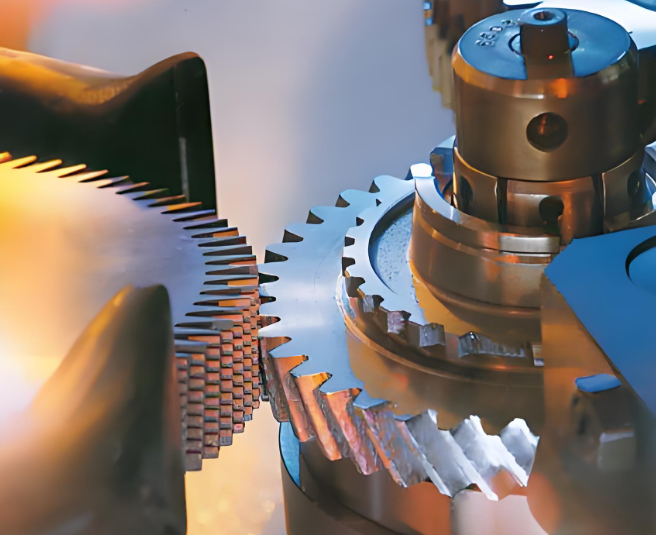

1.3剃齿（Shaving）
工艺定位 ：淬火前的半精加工
优势 ：
纠正齿形误差（改善1-2个精度等级）
齿面粗糙度Ra可达0.8-1.6μm
劣势 ：
需预留0.03-0.08mm余量
不适用于硬度＞45HRC的材料
二、磨削加工工艺

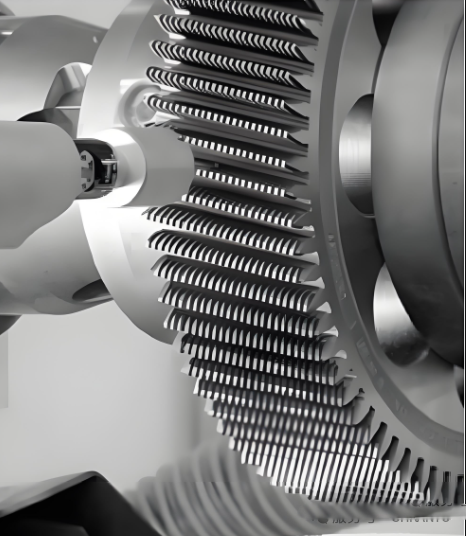

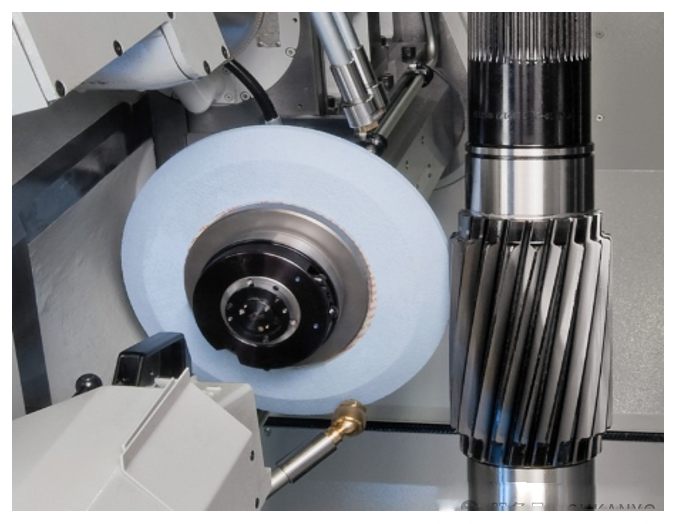

2.1成形磨削（Form Grinding）
特点 ：
使用CNC修整的金刚石砂轮精准复制齿形
可实现DIN 3级超高精度（风电齿轮箱标准）
劣势 ：
砂轮修整耗时（占加工时间30%）
单件成本是剃齿的5-8倍

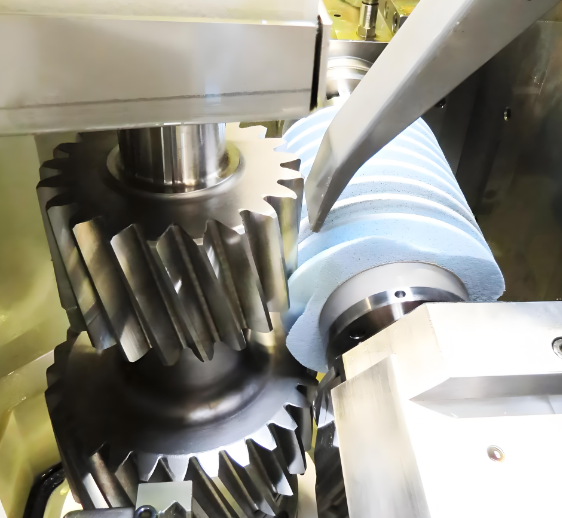

2.2展成磨削（Generating Grinding）
三、特种加工工艺

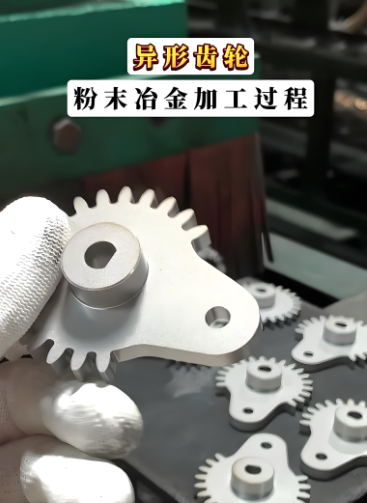

3.1粉末冶金齿轮（PM）
工艺流 ：压制→烧结→精整→浸油
优势 ：
材料利用率＞95%（对比切削加工≈60%）
可集成复杂特征（如自润滑油孔）
劣势 ：

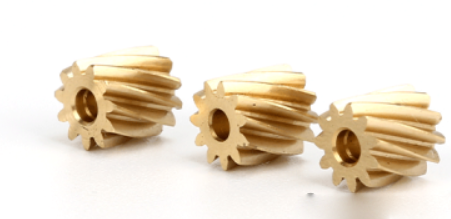

3.2金属注射成型（MIM）
精度 ：±0.3%尺寸公差（适合微型齿轮）
成本特点 ：

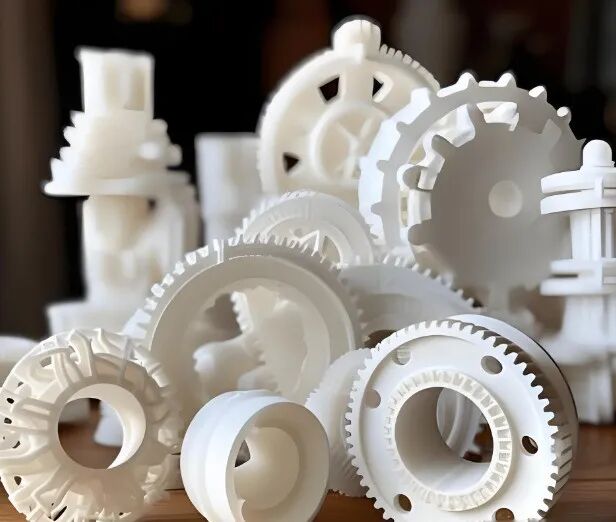

3.3 3D打印齿轮
四、工艺选择
评估维度 | 滚齿 | 插齿 | 剃齿 | 成形磨 | 粉末冶金 |
精度等级(DIN) | 7-8 | 6-7 | 5-6 | 2-4 | 8-9 |
齿面Ra(μm) | 1.6-3.2 | 1.6-2.5 | 0.8-1.6 | 0.2-0.4 | 3.2-6.3 |
单件成本指数 | 1.0 | 1.8 | 2.5 | 8.0 | 0.6 |
最小模数(mm) | 0.5 | 0.3 | 0.5 | 0.8 | 0.1 |
热处理适应性 | 需退火 | 需退火 | 预硬态 | 淬火后 | 烧结态 |
建议 ：
五、齿轮各位加工方式对齿轮寿命的影响
1). 齿面加工精度
影响
齿面粗糙度、齿形误差、齿向误差等加工精度直接影响齿轮的接触疲劳强度和使用寿命。高精度加工
（如磨齿、珩齿、精滚齿）可降低表面粗糙度，减少应力集中，提高疲劳寿命。低精度加工
（如普通滚齿、铣齿）可能遗留刀痕或毛刺，成为裂纹源，缩短使用寿命。
2). 加工方式选择
滚齿
效率高，适用于批量生产，但表面质量一般，需后续精加工（如剃齿、珩齿）提高寿命。插齿
磨齿
精度最高（可达ISO 3-5级），显著提高接触疲劳和弯曲疲劳强度，但成本较高。珩齿
改善齿面粗糙度和微观几何形状，适用于淬火后齿轮的终加工。剃齿
a、切削加工可能引入拉应力，降低疲劳强度；而磨削不当可能产生烧伤或裂纹。磨齿齿轮寿命可比普通滚齿齿轮高3-5倍。未精加工的淬火齿轮因变形可能导致早期点蚀或断齿。b、喷丸强化等后处理可引入压应力，抵消加工负面影响，延长寿命。六、总结
齿轮加工技术正朝着高精度-高效率-高柔性 三位一体方向发展。
建议结合以下几种进行选择加工方式：
a)产品定位（消费级/工业级/航空航天）;
c)成本敏感度;
d)选择技术成熟度-经济性 最佳平衡点的工艺路线。 选择高精度加工方式（如磨齿）、优化热处理与加工顺序，并辅以适当的表面强化处理，可显著提升齿轮寿命。在成本允许条件下，精加工是延长关键齿轮寿命的有效途径。
